proe钣金平整壁止裂槽的创建方法

工具/原料

• proe软件
• 现有proe钣金三维模子

方式/步骤

1. 1

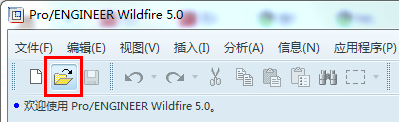

   打开现有的proe钣金三维模子，模子已经有第一面。


2. 2

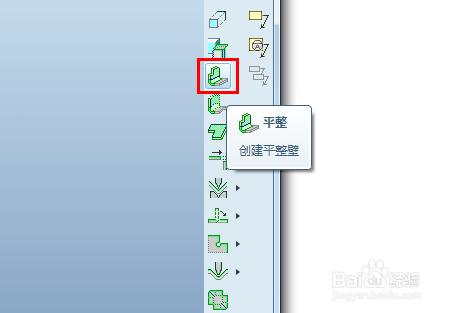

   点击平整壁图标，起头建立平整壁特征。


3. 3

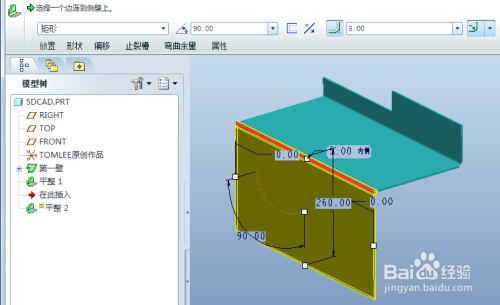

   鼠标左键选择现有钣金壁上的一条边，即可默认发生一个90度折弯的平整壁，默认利用内侧折弯半径为壁厚。


4. 4

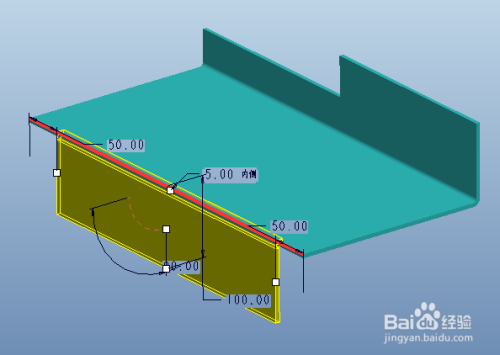

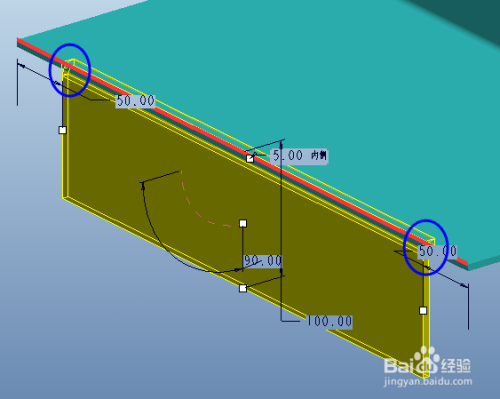

   因为是整条边选择折弯，所以两侧都没有折弯，这里我们拖动两侧的小白方框，往内移动，达到部门边折弯壁的结果。


5. 5

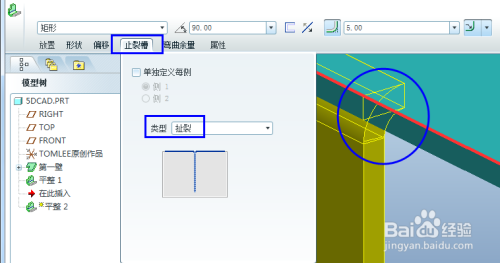

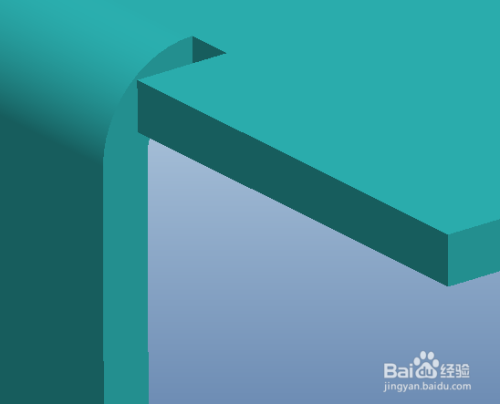

   部门边折弯，proe默认就会主动添加止裂槽，本例中两侧都有默认添加“扯裂”类型的止裂槽。


6. 6

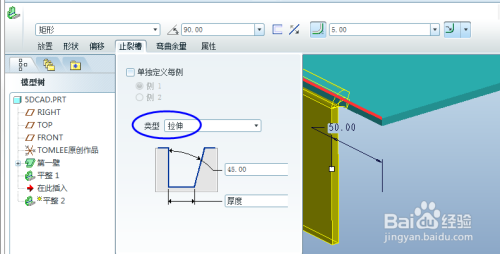

   在止裂槽选项卡中，我们可以选择界说“拉伸”类型的止裂槽。


7. 7

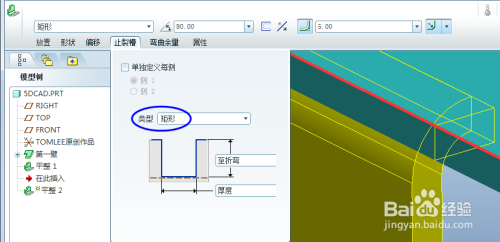

   在止裂槽选项卡中，我们也可以选择界说“矩形”类型的止裂槽。


8. 8

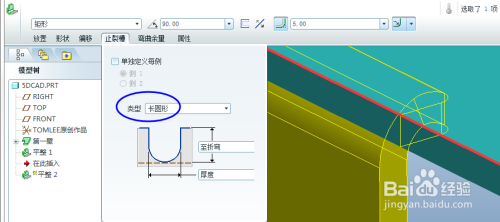

   在止裂槽选项卡中，我们也可以选择界说“长圆形”类型的止裂槽。


9. 9

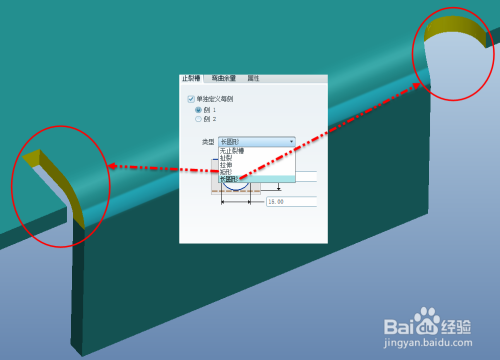

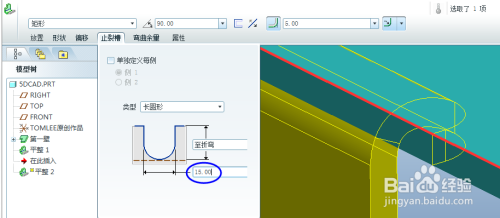

   在止裂槽选项卡中，不管是哪种类型的止裂槽，我们都可以鄙人面的图示中对尺寸进行点窜。如下图，我们将本例长圆形的宽度点窜为15。


10. 10

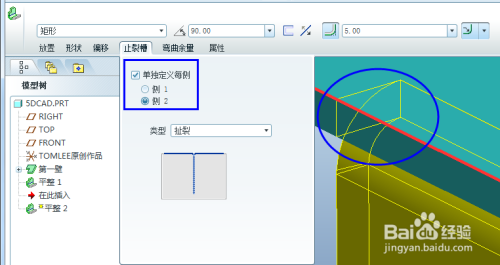

    在止裂槽选项卡中，我们还可以经由过程勾选“零丁界说每侧”来为两头止裂槽别离界说分歧的类型。如下图，本例中我们界说侧1为长圆形，侧2为扯裂。


11. 11

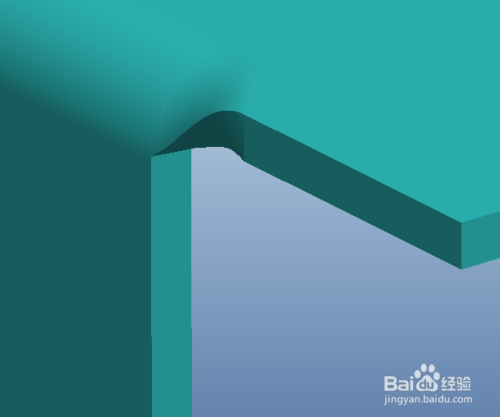

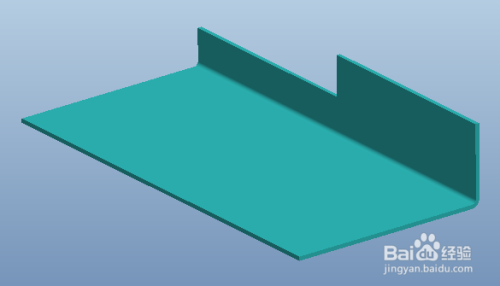

    设置好止裂槽今后，我们打勾完当作平整壁的特征建立。



注重事项

• 可以在钣金件参数中设置常用的止裂槽类型为默认止裂槽，无需每次手动点窜。
• 止裂槽细节尺寸也可以在钣金件参数中设置。
