工具/原料
- proe软件
- 钣金模子
方式/步骤
- 1

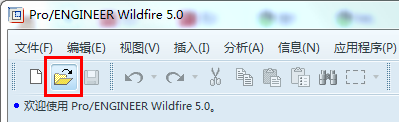

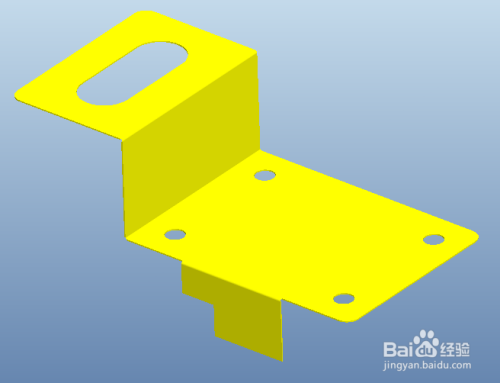

打开现有钣金模子。
- 2
建立工程图前我们要先建立好平整实例。

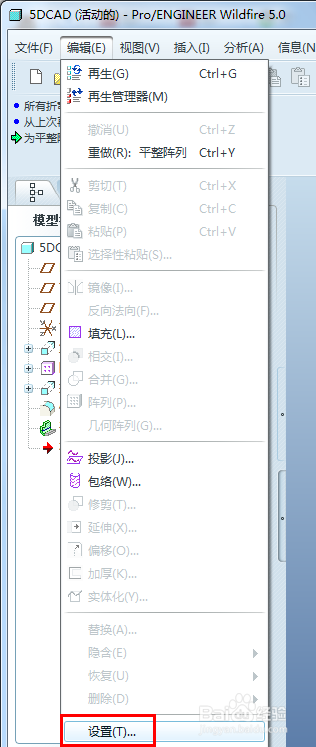

指令启动：编纂——设置。
- 3
钣金设置菜单中我们选择平整状况。
- 4

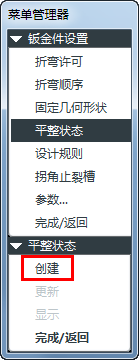

在新睁开的平整状况子菜单中选择建立。
- 5
可以直接默认打勾完当作平整实例建立，也可以本身输入需要的名称再确认，默认proe会在钣金文件名后增添“_FLAT1”作为平整实例的默认名称。
- 6

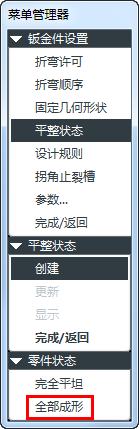

选择“全数当作形”，因为我们这里例子文件是折弯状况，没有睁开。
- 7

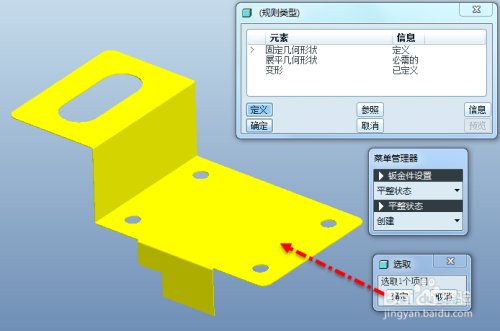

选择大平面作为固定几何。
- 8
点击确定，完当作平整状况建立。
- 9

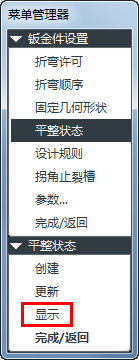

接下来我们可以在平整状况菜单中点击“显示”来查看成果。
- 10

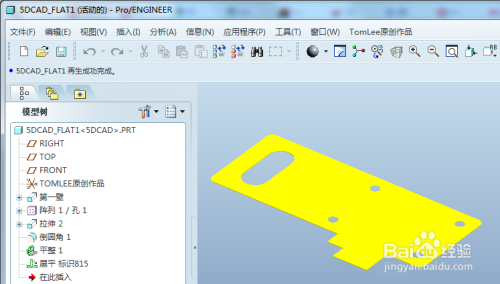

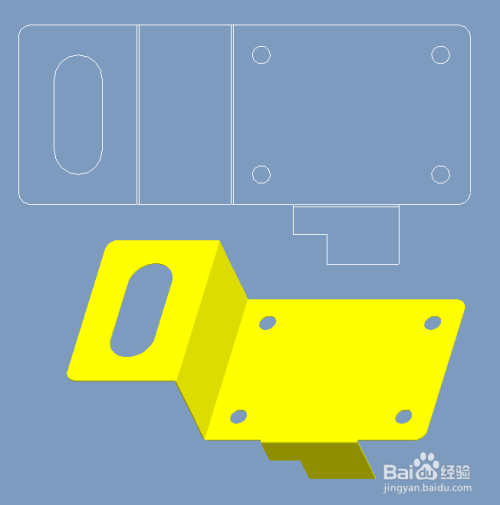

点击显示后proe会打开一个新的窗口来显示我们建立的平整实例模子，就是一个钣金睁开的状况。
- 11

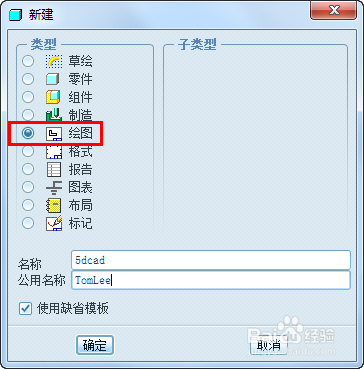

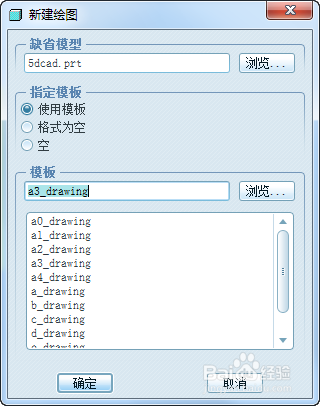

利用模板，新建画图文件。
- 12

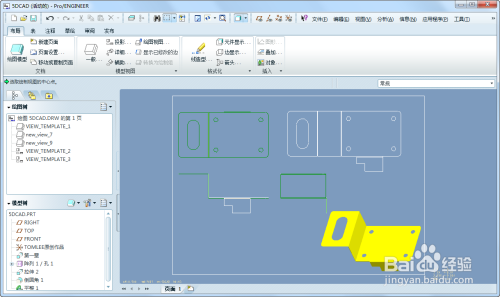

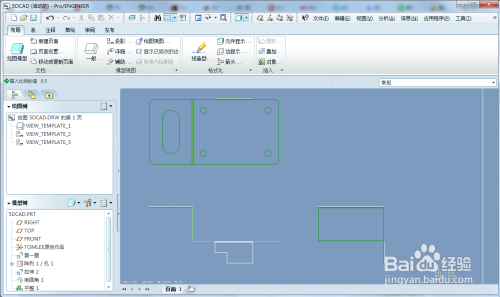

在弹出的拔取实例对话框中选择通俗模子打开，建立好包含当作型钣金件的视图。
- 13
接下来我们利用平整实例建立睁开图，首先需要将平整实例添加到当前画图。

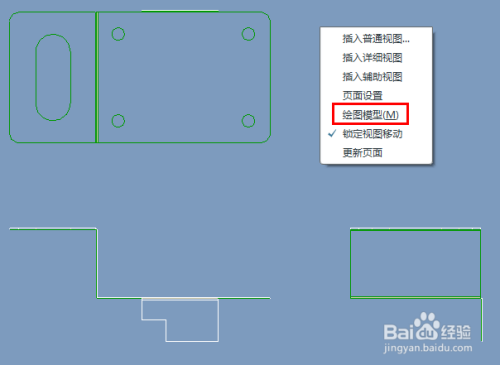

鼠标在画图中空白位置，按住右键，弹出的快捷菜单中选择“画图模子”。
- 14

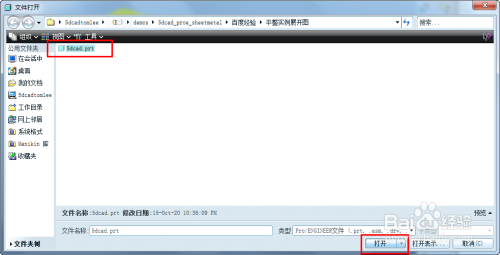

画图模子菜单中选择“添加模子”，选择钣金零件打开。在接下来弹出的拔取实例对话框中选择5DCAD_FLAT1实例打开。最后点击完当作或者中键确认，完当作平整实例添加到画图的操作。
- 15

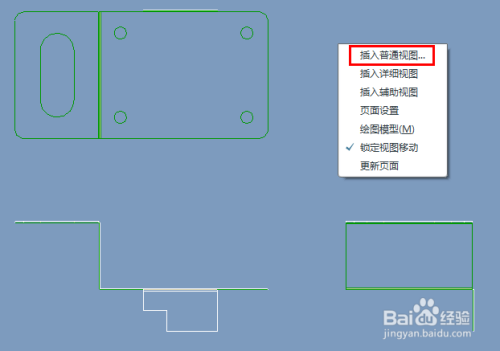

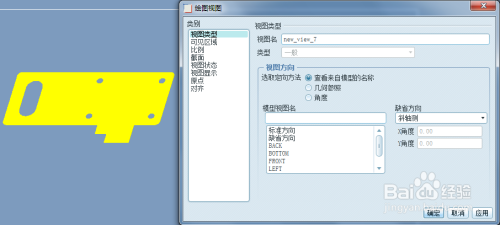

鼠标在画图中空白位置，按住右键，弹出的快捷菜单中选择“插入通俗视图”。
然后点击空白位置，平整实例就显示到画图中。
- 16

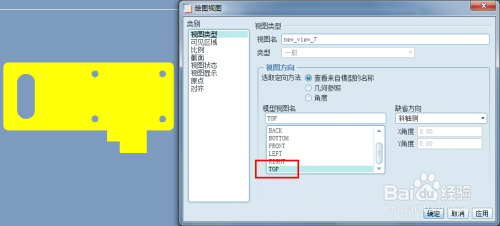

双击TOP视图，获得俯视图结果。这个视图选摘要看钣金件设计时，哪个视图是睁开图的俯视偏向。
- 17

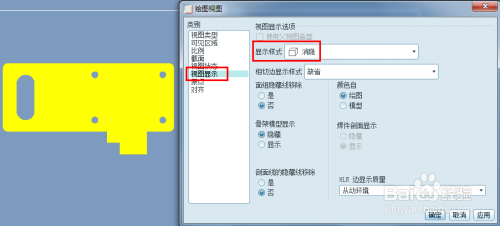

切换到视图显示，在显示样式中选择“消隐”。
- 18

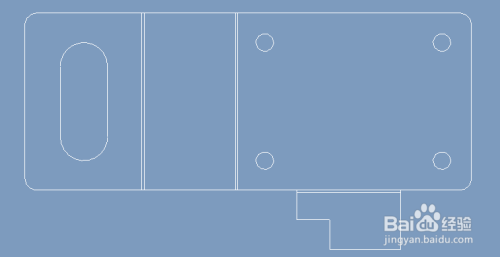

点击确定，完当作睁开图的建立。
注重事项
- 若是钣金件自己没有睁开，要选择全数当作形的零件状况，继续操作。
- 若是零件已经睁开，要选择完全平展的零件状况，继续操作。
- 添加平整实例模子后，画图中包含两个模子，需要建立分歧视图，可在画图文件左下角的模子树上切换当前的激活模子。
