proe钣金如何创建鸭嘴形法兰壁

工具/原料

• proe软件
• proe三维钣金模子

方式/步骤

1. 1

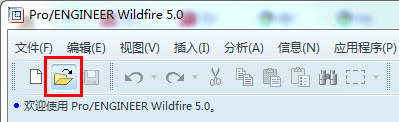

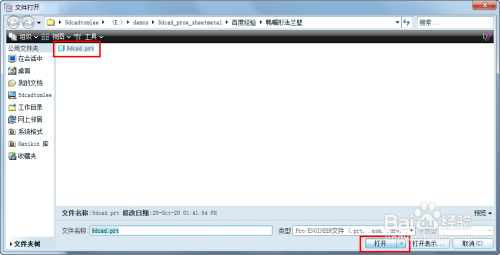

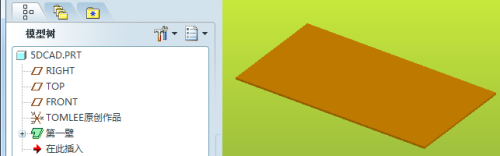

   打开现有的proe钣金三维模子，模子已经有第一面。


2. 2

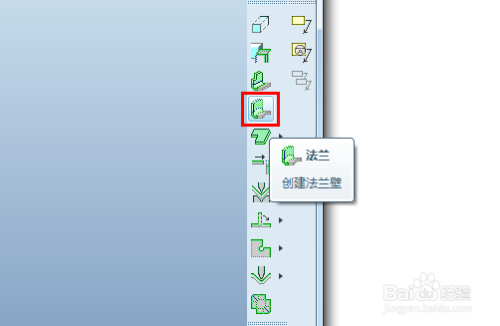

   此刻我们点击法兰壁图标，起头建立法兰壁特征。


3. 3

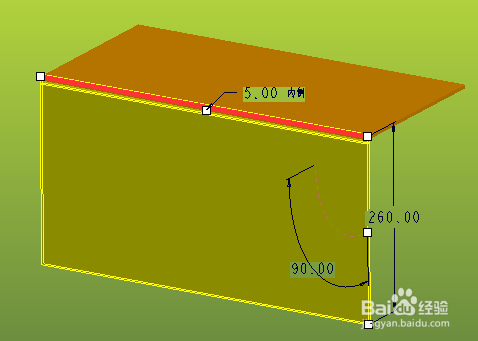

   选择一条边，即可默认发生一个90度折弯的法兰壁，默认利用内侧折弯，半径值为壁厚。


4. 4

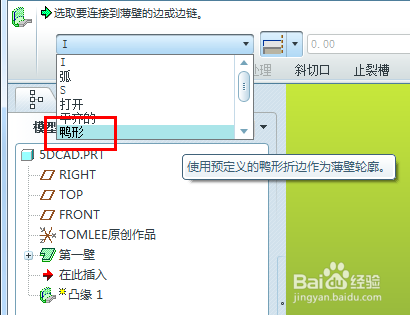

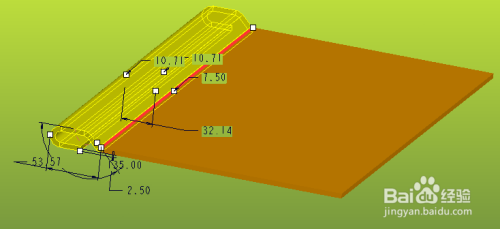

   在外形列表中选择鸭形，预览顿时可以看到结果。


5. 5

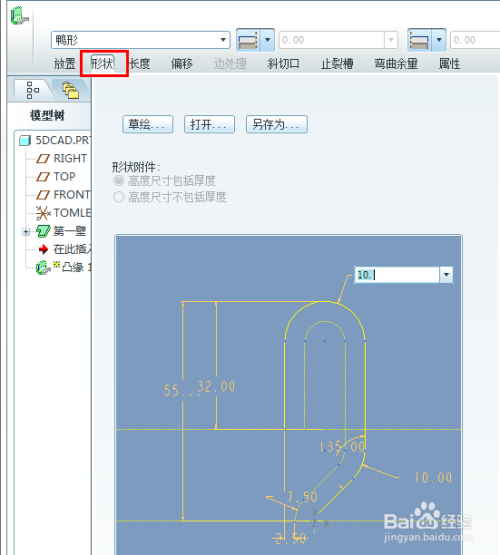

   可以在外形选项卡中，直接双击尺寸点窜数值，回车确认。


6. 6

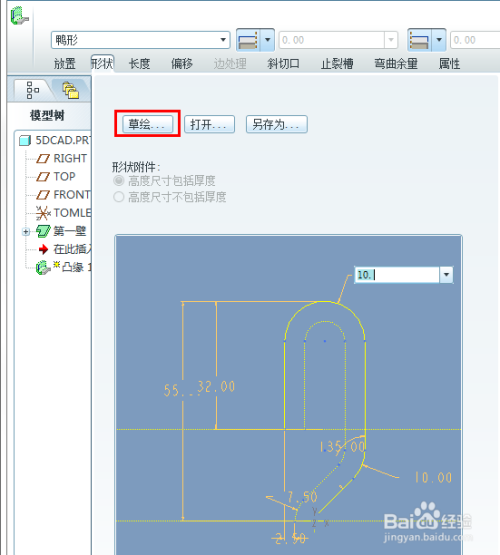

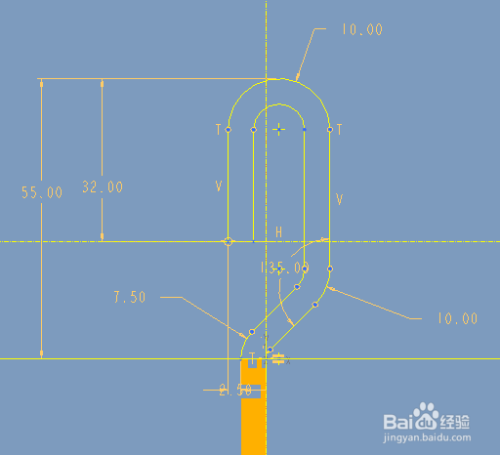

   还可以在外形选项卡中，点击草绘，进入草绘情况点窜外形和尺寸。


7. 7

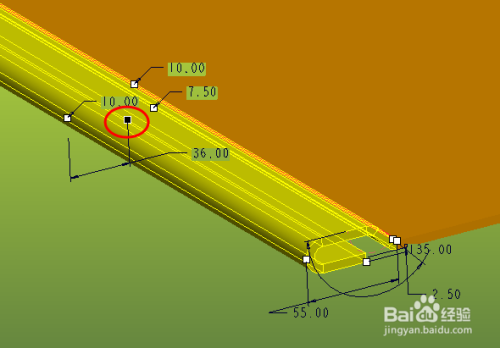

   当然也可以在图形显示区，鼠标左键选中小白框来拖动，模子会及时转变。


8. 8

   点击确定按钮，完当作鸭嘴形法兰壁特征的建立。



注重事项

• 鸭嘴形法兰壁的节制尺寸良多，点窜时要小心，避免犯错。
