工具/原料
- Autocad 2016（版本无影响，除却窗口界面等）
- 记事本
方式/步骤
- 1

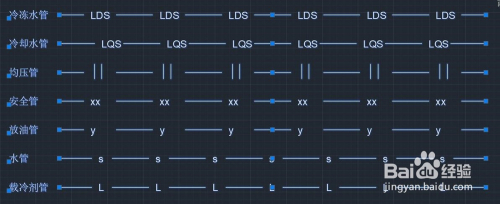

首先，展示下，自界说的线型。
- 2
CAD线型界说文件，存放在support文件夹内，C:\Users\（当前办理员账户名）\AppData\Roaming\Autodesk\AutoCAD 2016\R20.1\chs\Support。软件自带的有两个：acad.lin和acadiso.lin（图中两个选定，淡蓝色显示的文件）
- 3

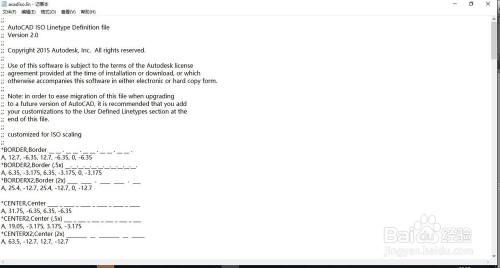

此处，我们经由过程点窜acadiso.lin来达到自界说线型的目标。右键打开体例，利用记事本打开，如下图所示。
- 4
这是acadiso.lin文件中自有的GAS Line线型，
*GAS_LINE,Gas line ----GAS----GAS----GAS----GAS----GAS----GAS--A,12.7,-5.08,["GAS",STANDARD,S=2.54,U=0.0,X=-2.54,Y=-1.27],-6.35
经由过程这个例子，来领会下镶嵌文字线型的界说法则。
1、第一行：*代表线型的名称，可利用中文，对应的是线型办理器窗口中的线型列；
2、第一行：名称之后利用英文输入法下的逗号离隔，之后输入的是线型申明，对应的就是线型办理器窗口中的申明列；
3、第二行：A代表线型两头都是实线端，无论线型如何界说，长度如何，都能包管画线两头为实线，所以，界说线型都选A；
4、第二行：12.7----12.7单元的实线（正数）；
-5.08----5.08单元的空格（负数）；
"GAS"----英文双引号，您需要添加的文字；
STANDARD----添加文字的格局；
S=2.54----文字的缩放比例；
U=0.0----文字相对线的偏向的扭转角度；
X=-2.54----文字在画线偏向上的偏移量（正标的目的右，负标的目的左）
Y=-1.27----文字在画线垂直偏向上的偏移量（正标的目的上，负标的目的下）
5、实线,空格,文字,空格 此为一个轮回。注重，英文状况下的逗号分隔，文字内容的双引号，文字部门整体需用中括号；
- 5
这是acadiso.lin文件中自有的Fenceline square线型，
*FENCELINE2,Fenceline square ----[]-----[]----[]-----[]----[]---A,6.35,-2.54,[BOX,ltypeshp.shx,x=-2.54,s=2.54],-2.54,25.4
经由过程这个例子，来领会下镶嵌特别符号线型的界说法则。
1、其他符号的寄义通用，本家儿要区别在于中括号中的内容：
BOX----嵌入的形；
ltypeshp.shx----嵌入形地点的形文件；
2、常用的形文件为Aaa.shx，ltypeshp.shx，领会清晰这些形文件中包含那些 形是自界说此类线型的关头；

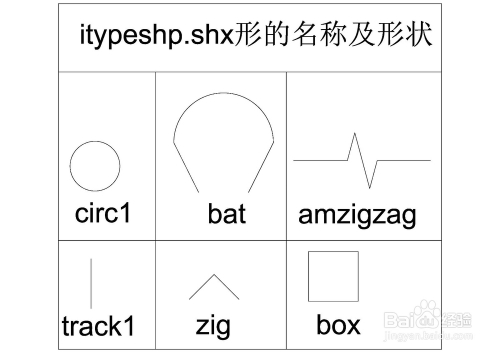

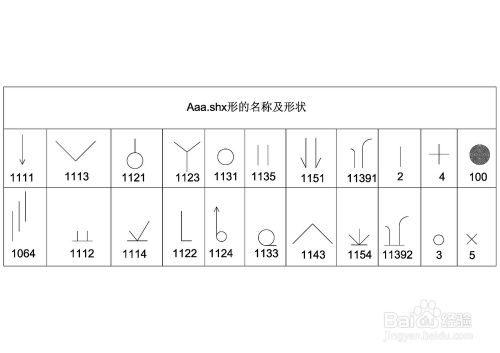

3、形文件明细，请参考下图；如有乐趣，形文件CAD版本，包含名称及外形，仅供参考：
链接：https://pan.baidu.com/s/1Wb3t8FN9CuQhsUKutJyXdg
密码：ghla
注重事项
- 1、嵌套文字类线型自界说，请参考GAS Line线型的参数设置，此设置合理。（经试验，自行设定的参数，因画线偏向的分歧，经常导致线型掉去协调）；
- 2、形文件，查看步调：load号令，选择形文件（ltypeshp.shx在support文件夹，aaa.shx在cad安装文件夹中的font文件夹中），shape，输入形名称，之后设置高度和扭转角度即可；
- 3、近期在利用过程中，略有心得，添加至此，以便交流心得： 1）、自界说线型的字体是由standard字体的设置，来决议的； 2）、自界说线型加载进图纸之后，若需要分享图纸，无须将自界说线型lin文件一同分享；
