工具/原料
- proe软件
- 现有proe钣金三维模子
方式/步骤
- 1

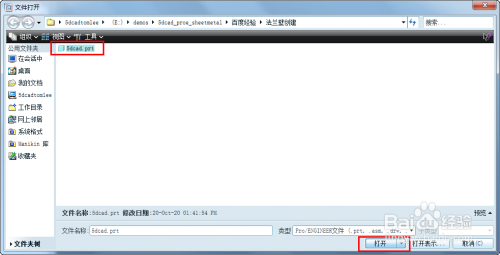

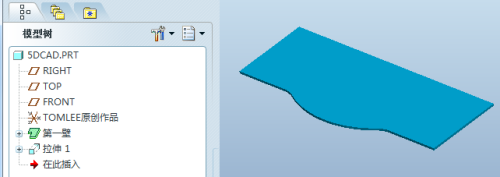

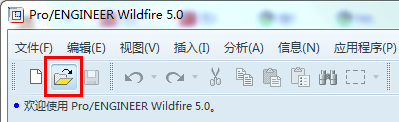

打开现有的proe钣金三维模子，模子上已经建立好第一面。
- 2
因为平整壁是附加壁的特征类型，所以必需有建立好的第一面才可以利用，否则法兰壁特征图标都是灰色的，不成用！
- 3

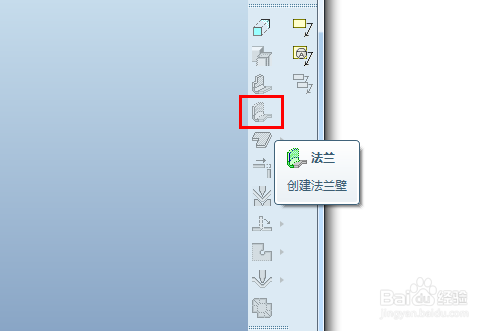

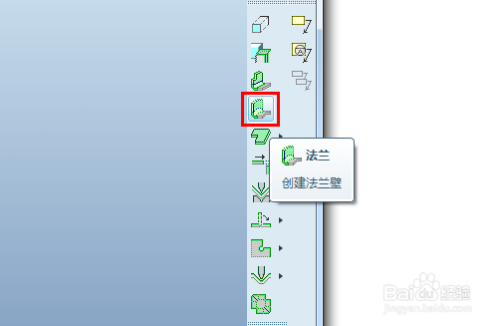

所以法兰壁，这样的附加壁都是在已有壁后才可以利用的特征，此刻我们点击法兰壁图标，起头建立法兰壁特征。
- 4

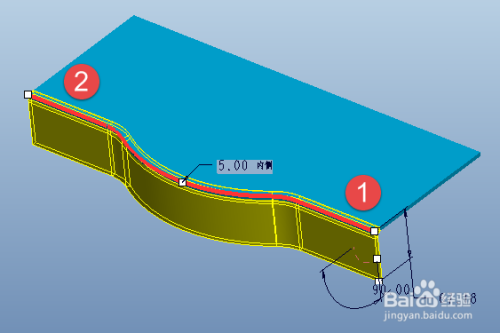

如下图所示，鼠标左键选择现有钣金壁上的一条边，如图所示先点选边的肇端段“1”，然后再按住shift键选择终止段“2”，这样整段边就全数选中了。默认发生一个90度折弯的法兰壁，默认利用内侧折弯，半径值为壁厚。
- 5

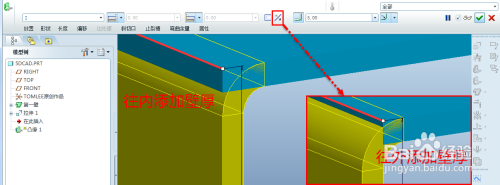

点击折弯半径尺寸栏左侧的“箭头”图标，可以切换钣金壁厚往内或外添加。
- 6

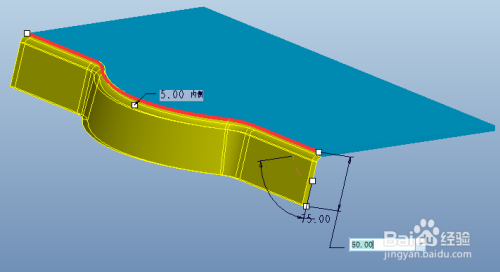

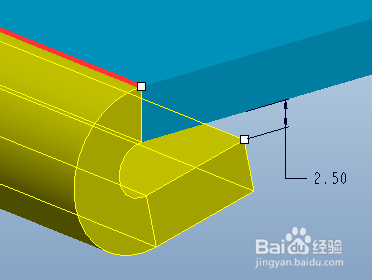

可以拖动图形显示区中的小白框来改变尺寸，或者直接双击尺寸来点窜，回车确认。
- 7

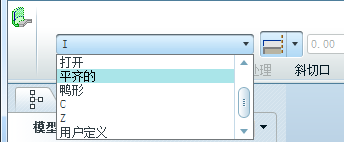

有多种类型可选，好比默认使I形，还可以选C形、S形、弧形、鸭形和用户界说（就是本身草绘外形）等。
- 8
若是选择用户界说，我们需要在外形中打开一个现有草绘外形来利用，或者点击草绘本身建立一个外形。
- 9

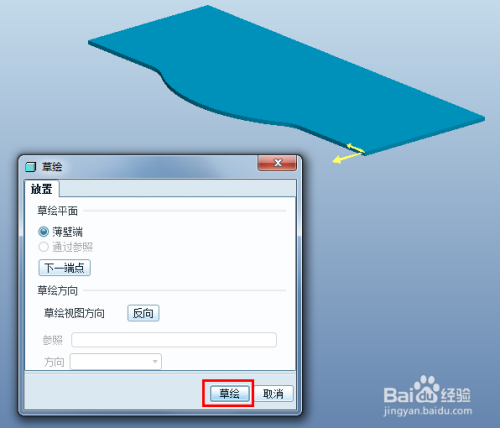

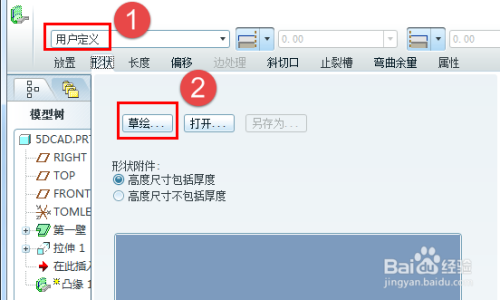

选择用户界说后，弹出草绘界说对话框，可以接管默认，直接点击“草绘”进入。从肇端参考点起头绘制草图，完当作尺寸界说。
- 10

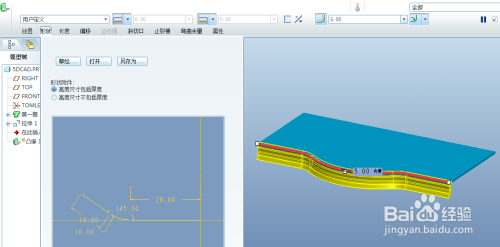

打勾完当作草绘，顿时可以看到预览结果，还可以在外形选项卡中直接双击尺寸点窜。
- 11

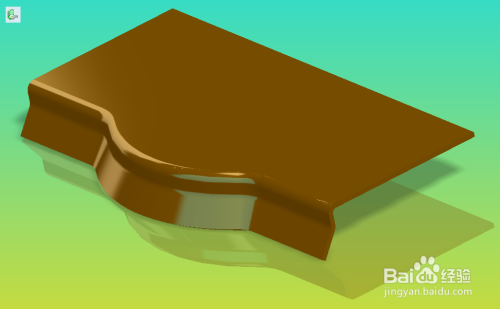

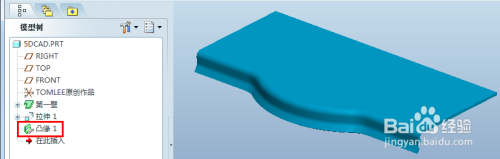

打勾完当作法兰壁特征的建立，模子树上记实一个凸缘特征。
注重事项
- 可以选择非直边建立法兰壁，注重肇端段的选择。
- 注重往内或外侧增添壁厚的分歧，这会影响到钣金尺寸的尺寸。
