proe拉伸至下一曲面

工具/原料

• proe软件
• proe三维模子

方式/步骤

1. 1

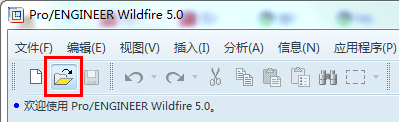

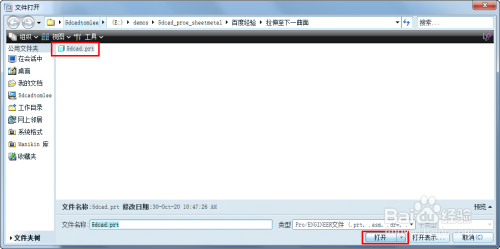

   启动proe，proe软件界面中点击打开文件图标，打开现有proe三维模子。


2. 2

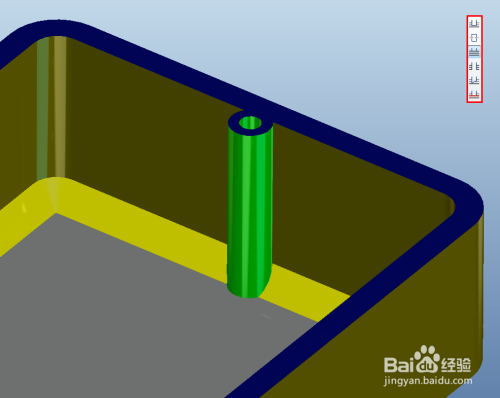

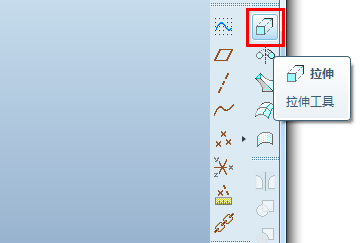

   proe界面右侧东西栏点击拉伸东西图标，启动拉伸特征建立。


3. 3

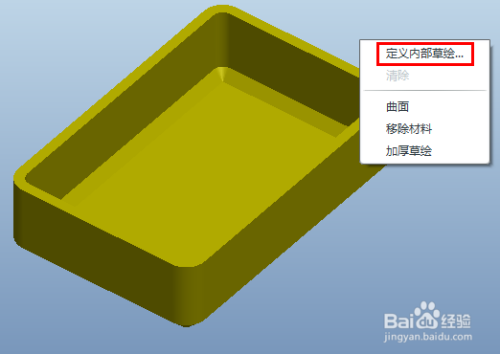

   拉伸特征操控板中，点击放置选项，然后点击草绘的界说按钮。也可以在模子显示区，按住鼠标右键，在右键快捷菜单选择“界说内部草绘...”。


4. 4

   点击壳体概况作为草绘平面，接管其余默认设置，点击草绘按钮。


5. 5

   草绘情况中，绘制两个齐心圆，然后双击尺寸点窜数值，回车确认。


6. 6

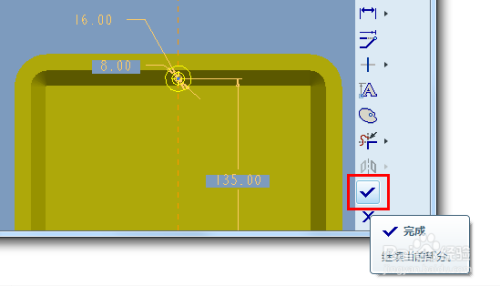

   proe草绘界面右侧东西栏，点击完成按钮，竣事草绘。


7. 7

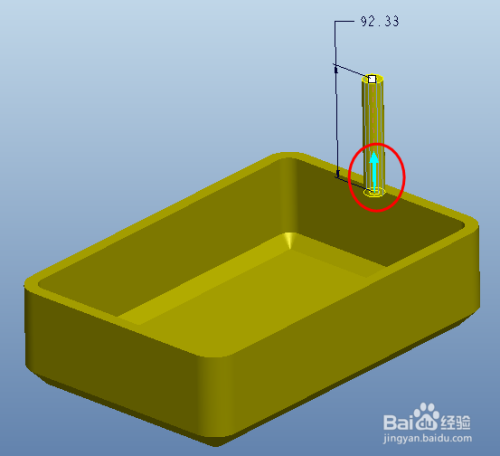

   若是实体拉伸偏向不合错误，可以点击模子上显示的箭头来反标的目的。


8. 8

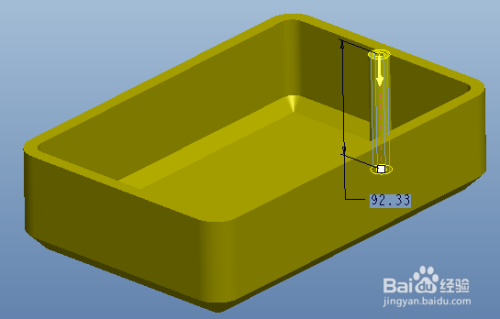

   此时，若是用深度数值界说，拉伸的实体是会长出壳体之外的。


9. 9

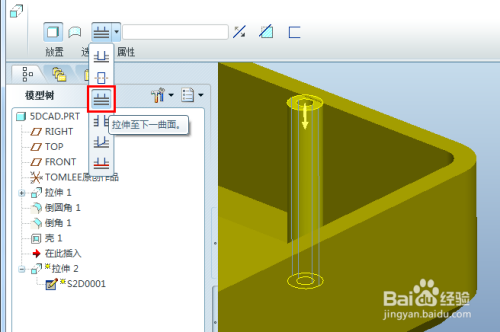

   可是因为深度偏向不是一个面，所以无法界说一个尺寸知足要求。这时辰选择“拉伸至下一曲面”的深度选项就可以达到我们需要的结果。


10. 10

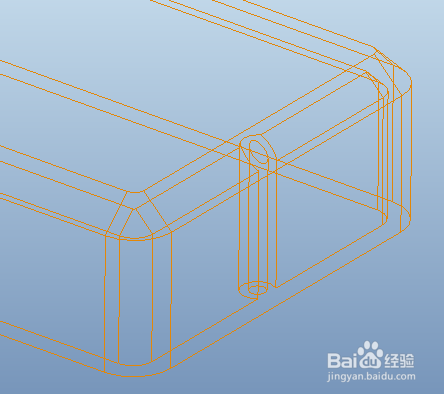

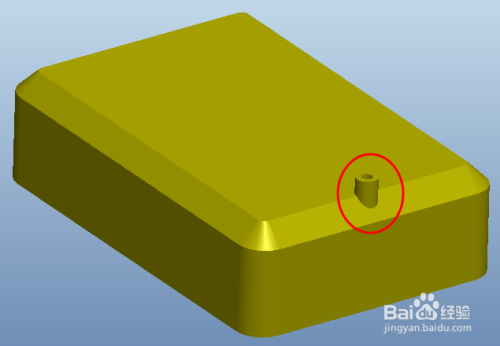

    拉伸特征操控板中，点击确定，完当作拉伸特征建立，可以对比看看结果。



注重事项

• 拉伸的深度选项有多个可用，需要按照当前的模子来判定利用。

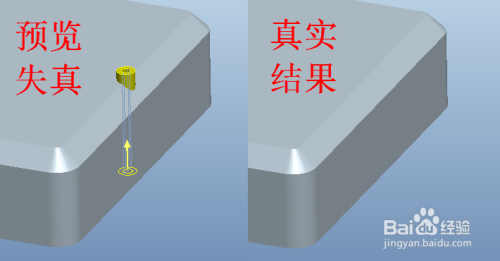

• 若是仍是有多余的实体长出，还可以复制曲面来修剪。
