proe法兰壁斜切口创建方法

工具/原料

• proe软件
• proe钣金三维模子

方式/步骤

1. 1

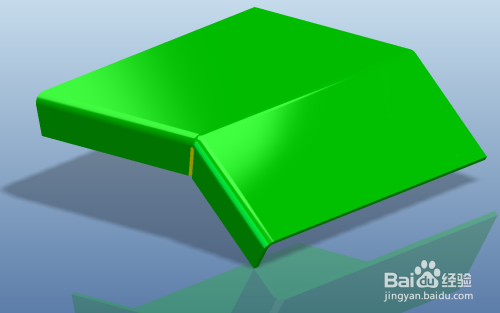

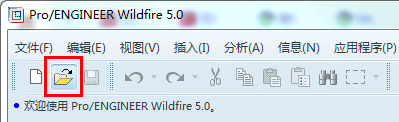

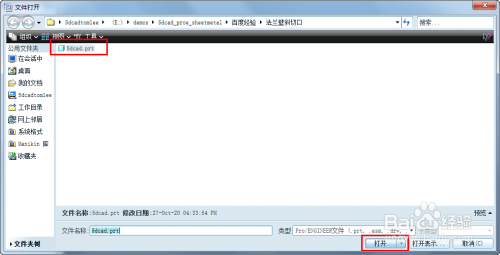

   proe界面中点击打开文件图标，打开现有的proe钣金三维模子。


2. 2

   点击proe侧边东西栏的法兰壁图标，起头建立法兰壁特征。


3. 3

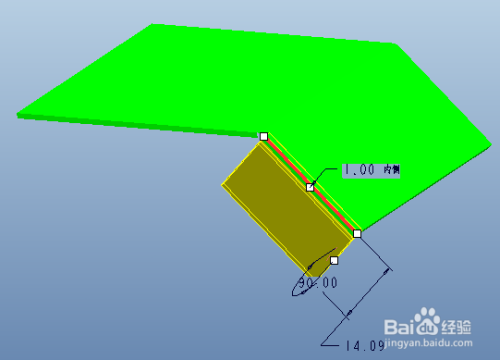

   鼠标左键选择一条边，当即可以看到一条边的法兰壁建立预览结果。


4. 4

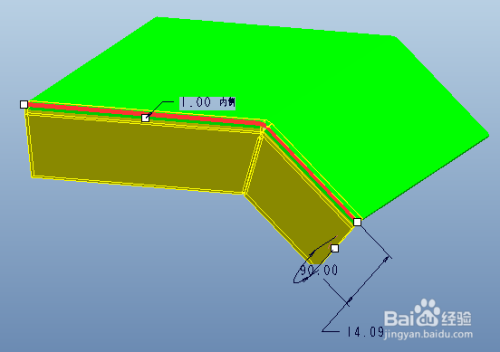

   然后再按住shift键选择终止段的边，这样整段多条边就全数选中了。默认发生一个90度折弯的法兰壁，默认利用内侧折弯，半径值为壁厚。


5. 5

   可以拖动图形显示区中的小白框来改变尺寸，或者直接双击尺寸来点窜，回车确认。


6. 6

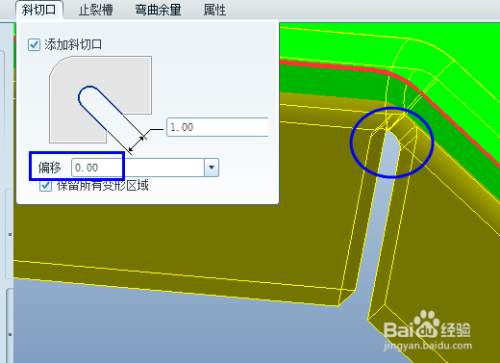

   点击斜暗语选项卡，可以看到默认的尺寸和选项设置。


7. 7

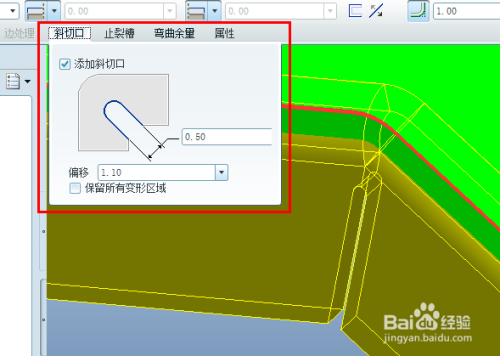

   可以直接点窜尺寸，回车确认，预览结果顿时更新。


8. 8

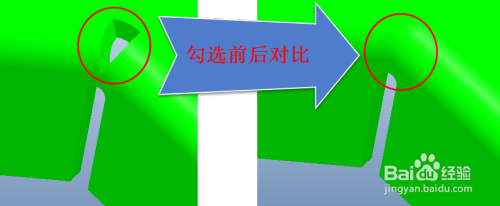

   也可以勾选“保留所有变形区域”，转角位置就不会有空地。


9. 9

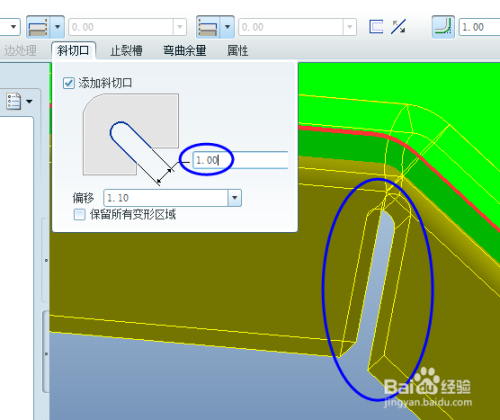

   还可以点窜偏移的数值，输入尺寸回车确认，预览结果顿时更新。


10. 10

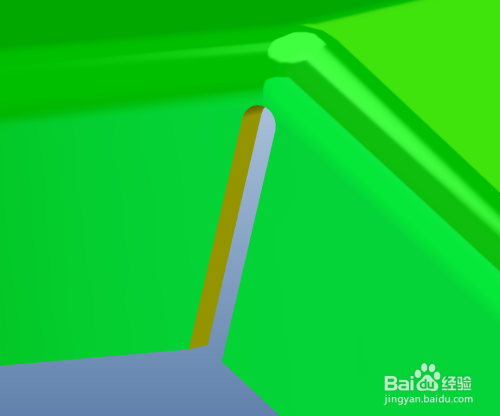

    点击确定，完当作法兰壁特征建立。



注重事项

• 若是是多段边一路建立法兰壁，斜暗语是默认勾选的。
• 有了斜暗语，建立法兰壁特征才避免了良多掉败的环境。
