工具/原料
- creo7.0软件
- creo三维模子
方式/步骤
- 1

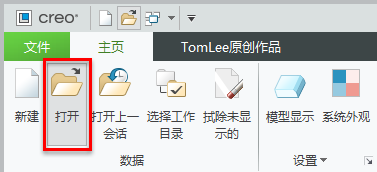

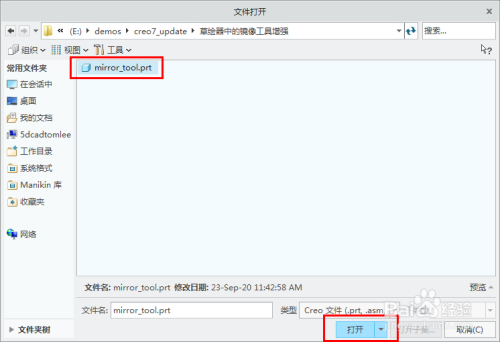

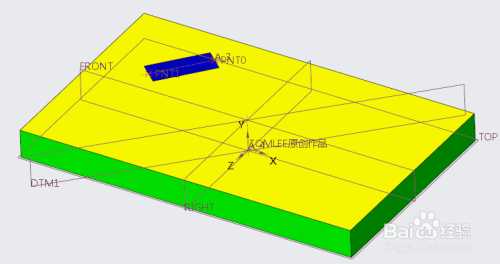

creo软件界面中点击打开文件图标，打开现有creo三维模子。
- 2

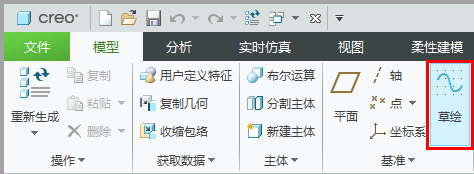

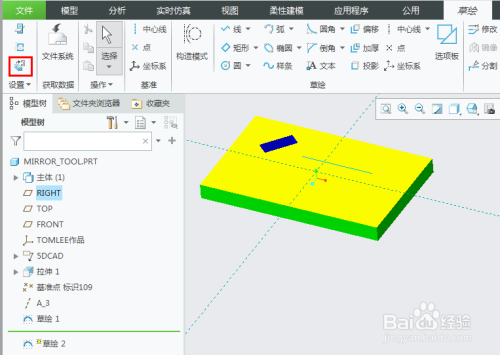

Creo界面中点击草画图标，启动草绘特征的建立（拉伸等特征中的草绘也是一样的，这里以自力草绘特征举例）。
- 3
选择黄色面作为草绘平面，接管其余默认进入草绘。
- 4

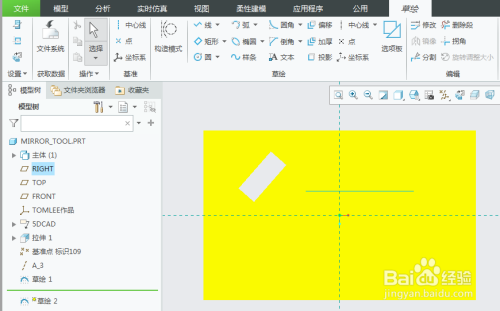

点击“草绘视图”图标，切换到草绘视图（2D视角），也就是俯视图，便利草绘。接下来我们就举例申明草绘镜像东西几种分歧的用法。
- 5

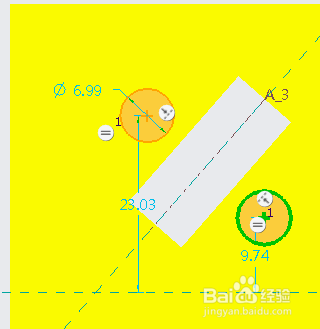

A、打开基准轴的显示，为镜像做筹办

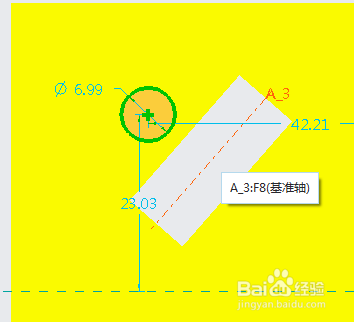

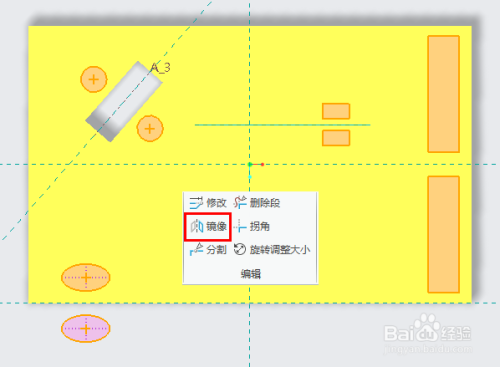

在左上角绘制一个圆，连结圆处于选中状况（若是没有选中，就再框选一下圆），点击镜像图标启动镜像东西。
鼠标接近基准轴会红色加亮，鼠标左键选择基准轴，发生镜像的另一个圆。
- 6

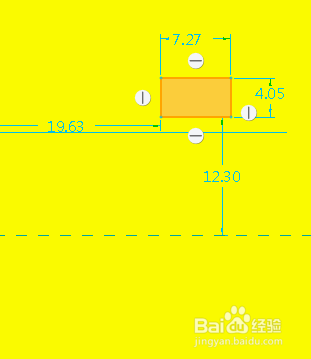

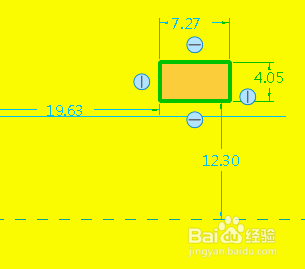

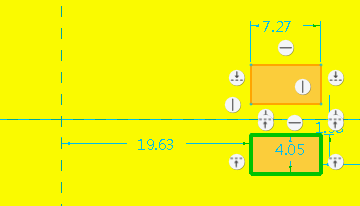

B、在右下角绘制一个矩形，连结选中状况（若是没有选中，就再框选一下），点击镜像图标启动镜像东西。
鼠标接近中心参看虚线会红色加亮，鼠标左键选择参考虚线，发生镜像的另一个矩形。
- 7

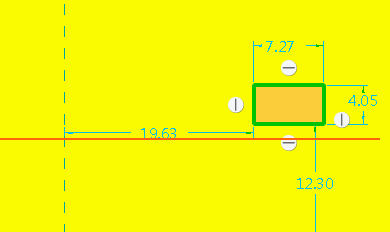

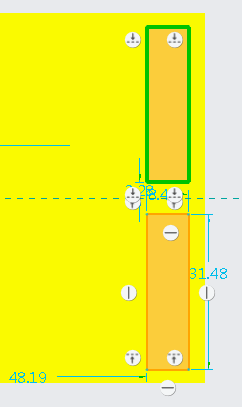

C、在现有曲线上绘制一个矩形，连结选中状况（若是没有选中，就再框选一下），点击镜像图标启动镜像东西。
鼠标接近曲线会红色加亮，鼠标左键选择曲线，发生镜像的另一个矩形。
- 8

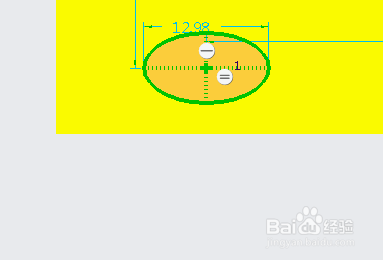

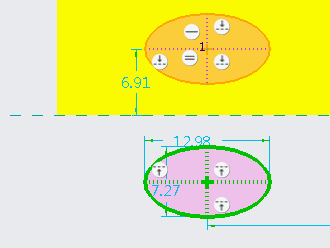

D、在左下角绘制一个椭圆，连结选中状况（若是没有选中，就再框选一下），点击镜像图标启动镜像东西。
鼠标接近实体鸿沟会红色加亮，鼠标左键选择鸿沟，发生镜像的另一个椭圆。
注重事项
- 先选中草画图元才能激活镜像东西，如未选择草画图元，镜像图标灰色不成用。
