工具/原料
- proe软件
- proe钣金三维模子
方式/步骤
- 1

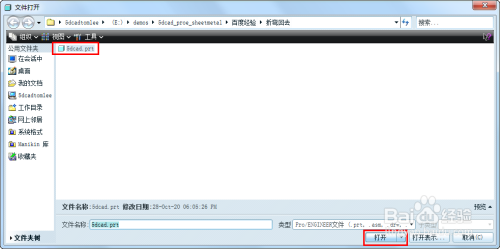

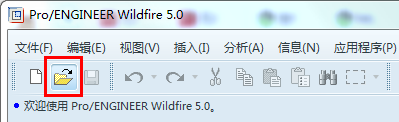

启动proe，在proe界面中点击打开文件图标，打开现有的proe钣金三维模子。
- 2

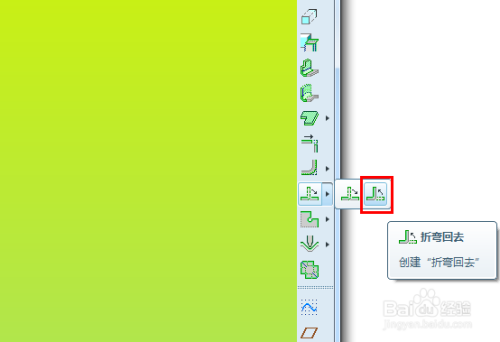

proe界面右侧的东西栏，点击折弯归去图标，启动折弯归去特征的建立。
- 3

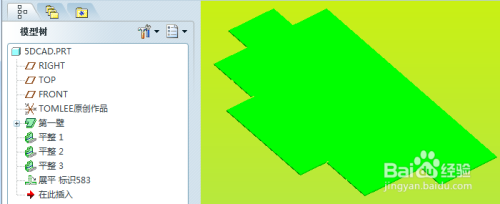

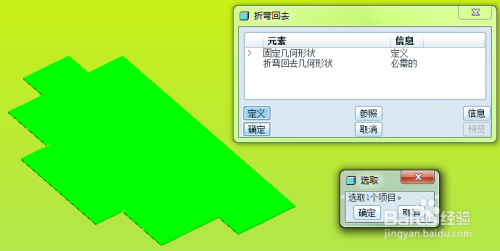

要建立折弯归去，我们首先需要选择一个固定几何。本例，我们就选择钣金件中心的大平面作为固定几何。
- 4

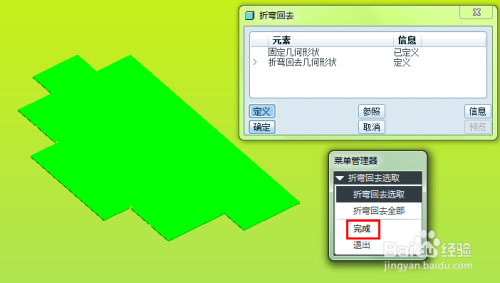

选择固定几何后弹出折弯归去菜单，有“折弯归去拔取”和“折弯归去全数”两种选择。这里我们先接管默认的“折弯归去拔取”，点击完当作。
- 5

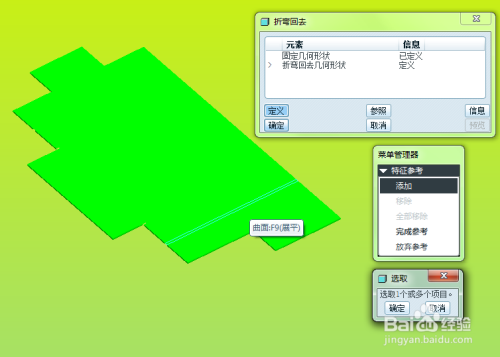

接下来弹出的菜单，我们就可以选择需要折弯归去的已经展平的折弯几何，可以选一个也可以选多个。如下图所示，我们这里就选两个已经展平的折弯几何，记得按住Ctrl键多选。
- 6

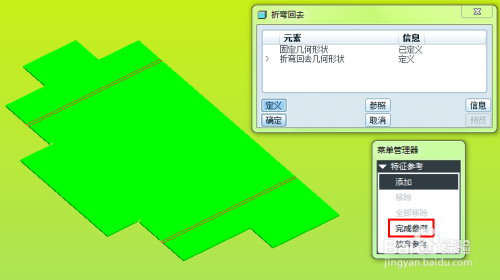

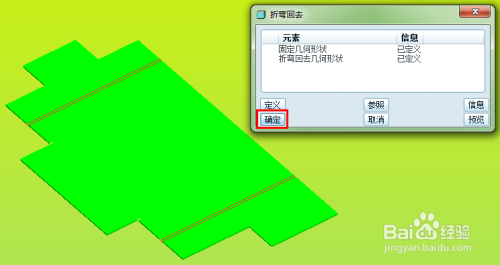

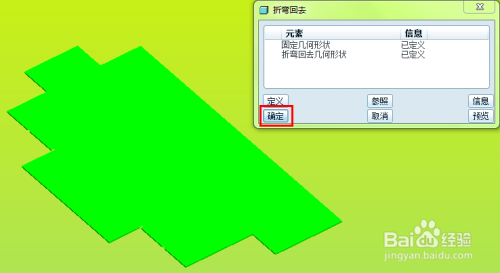

点击完当作参考后，在折弯归去对话框点击确定，可以看到成果显示我们选择的两处展平几何都折弯归去了。
- 7

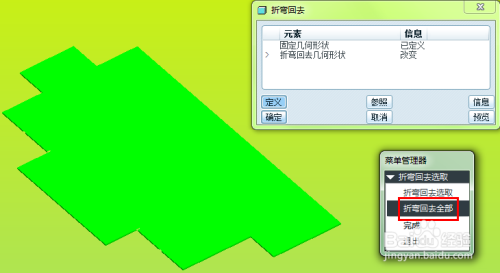

接下来我们再选择“折弯归去全数”的选项来操作，点击完当作后无需选择展平的折弯几何。
- 8

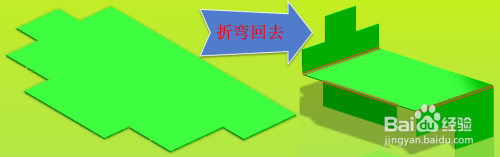

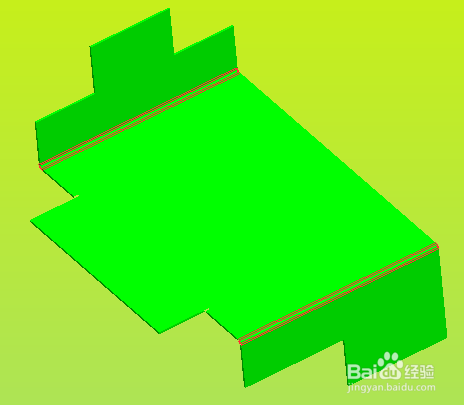

折弯归去对话框点击确定，可以看到成果本例中全数展平的折弯几何都折弯归去了。所以若是是有选择性的折弯归去就选第一种“折弯归去拔取”体例，若是全数折弯一路操作，就选“折弯归去全数”体例，这样无需拔取几何，操作效率更高。
注重事项
- 折弯归去指令只有在展平折弯后才可用。
- 折弯归去指令是展平特征的逆标的目的操作。
