工具/原料
- proe软件
- proe三维模子
方式/步骤
- 1

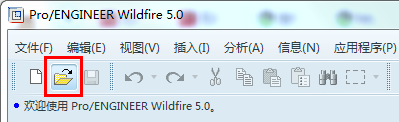

启动proe，点击打开文件图标，打开一个现有钣金零件。
- 2
在proe界面的右侧图标，包侵点击“凸模东西”旁边的黑色小箭头，睁开的东西栏中点击“平整当作形”图标，启动特征建立。
- 3

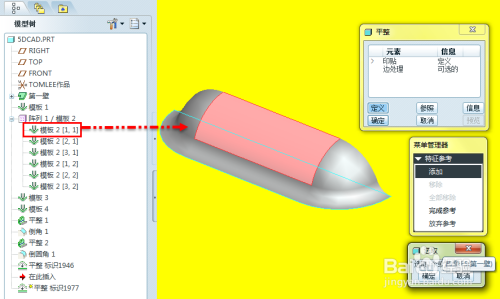

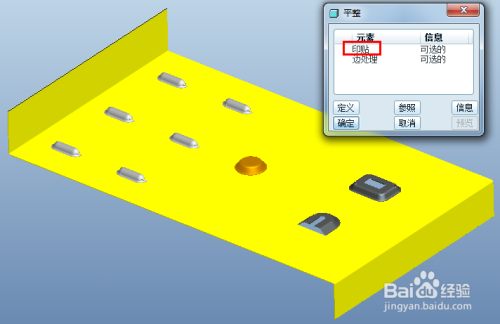

在弹出的平整对话框中双击“印贴”，随后弹出菜单办理器。
- 4

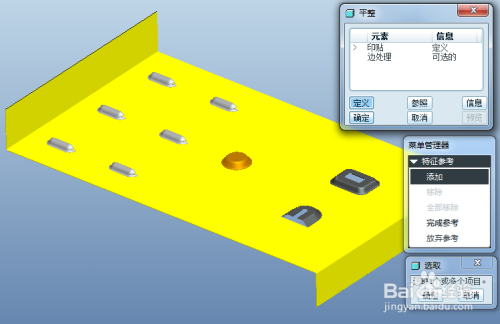

按住ctrl键共同鼠标左键选择当作型特征的凸起肆意曲面，需要展平的当作型特征都要选择一个面介入计较。
- 5

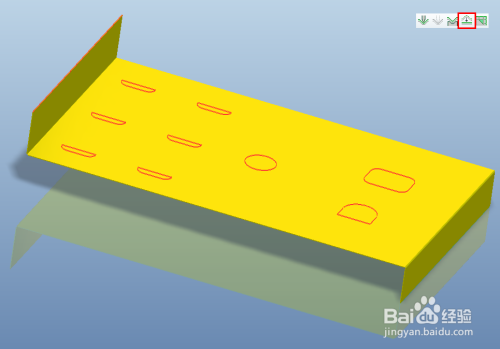

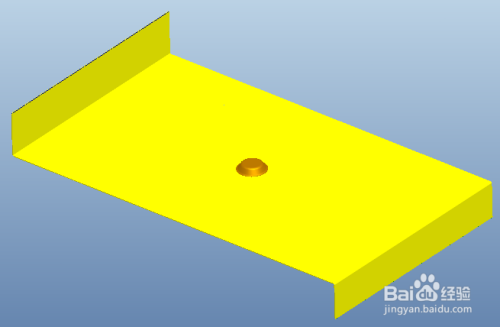

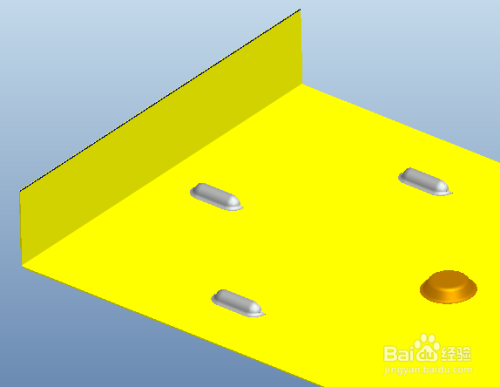

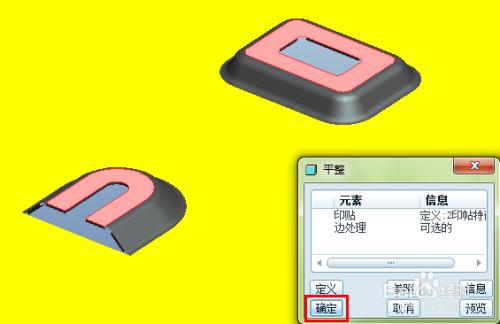

完当作参考界说，点击确定完当作平整当作形特征的建立，适才选择的两个当作形几何展平了。
- 6

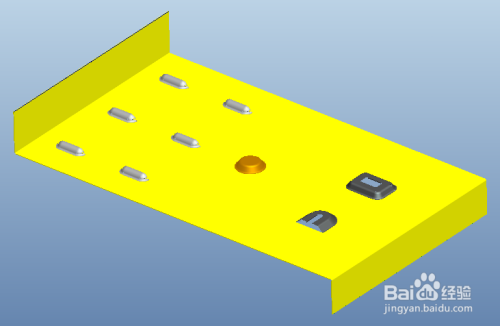

若是当作型特征不是单个，而是一组阵列，那我们就对肇端的第一个当作型特征来操作平整当作形。
- 7
启动平整当作形特征建立，选择第一个当作型特征的肆意几何曲面，完当作参考界说，点击确定完当作特征建立迅贪。
- 8

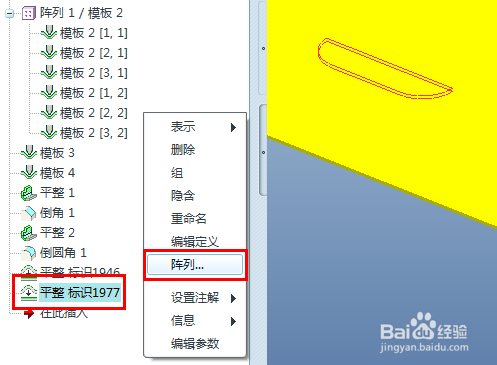

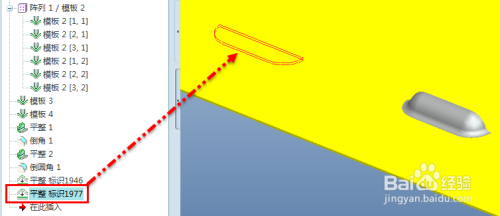

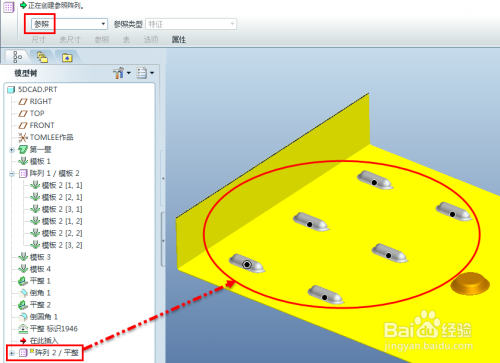

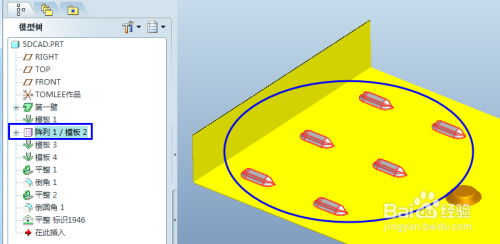

在模子树选中平整特征，单击右键弹出快捷菜单，点击阵列，默认参照阵列。全数当作型特征，一次全数展平。
- 9

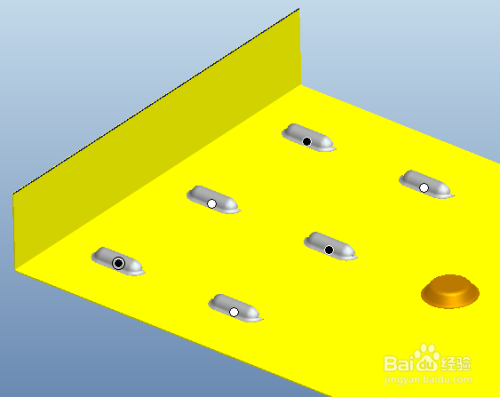

适才阵列预览看到的小黑点，可以鼠标左键点击，变白色后就暗示解除这个位置的阵列，这样就会不在这个位置运算建立平整当作形。
- 10

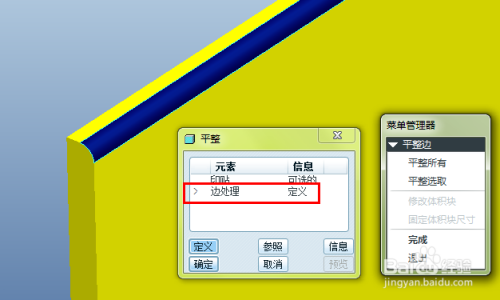

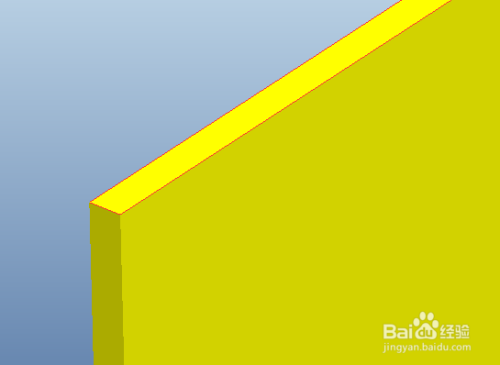

选择平整对话框中的“边处置”，可以对钣金件上有倒角和倒圆角的边建立平整。可以在菜单选择“平整所有”，整个钣金件主动计较，也可以选择“平整拔取”然后按照本身手动选择来完当作平调昆码整当作形。
注重事项
- 平整当作形特征可以对当作型几何和边进行展平处置。
- 平整当作形不克不及展平折弯几何。
