工具/原料
- proe软件
- proe三维模子
方式/步骤
- 1

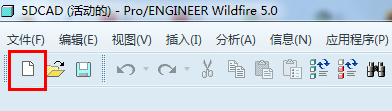

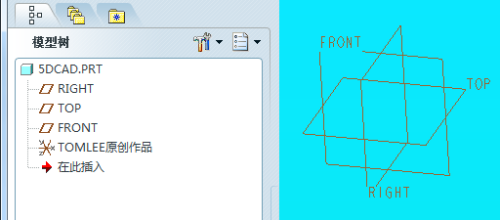

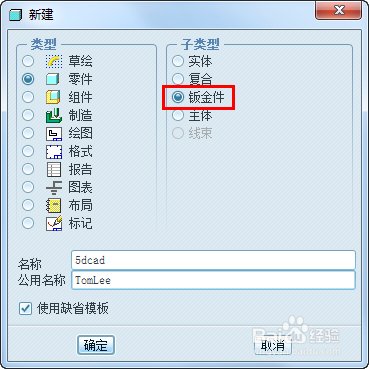

启动proe，点击新建文件图标，新建一个钣金零件。
- 2

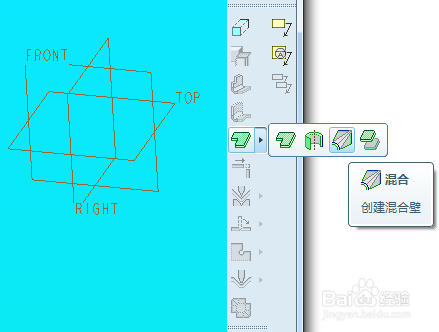

proe界面右侧东西栏点击夹杂壁图标，启动夹杂壁特征建立。
- 3

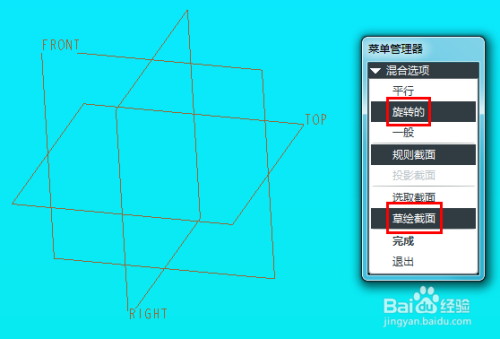

在弹出的菜单办理器中，选择“扭转的”和“草绘截面”，点击完当作。
- 4

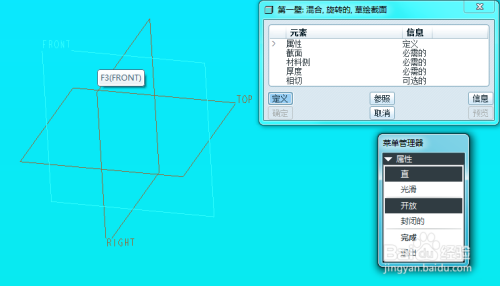

接管默认的属性“直”和“开放”，选择Front基准平面作为草绘平面。
- 5

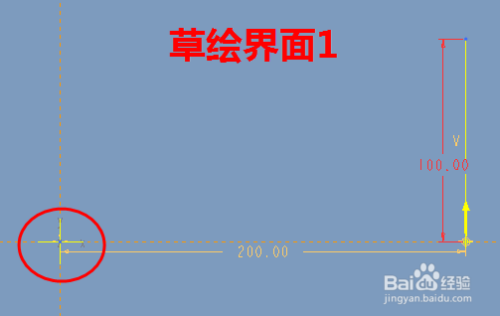

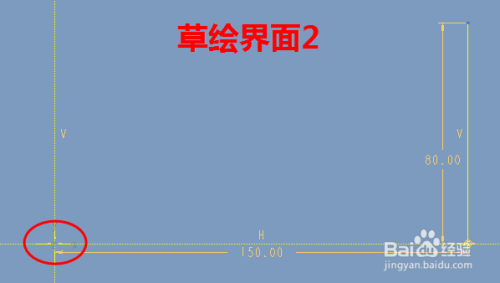

需要绘制两个及更多的草绘界面，本例我们绘制三个草绘界面，注重每个截面都需要画一个草绘坐标系。每完当作一个草绘确定后，在进入下一个草绘截面前会弹出角度输罪裕入栏，确定草绘截面之间的角度值。第三个草绘截面起头城市扣问您是否需要增添下一个截面，需要点是，不需要点否。
- 6

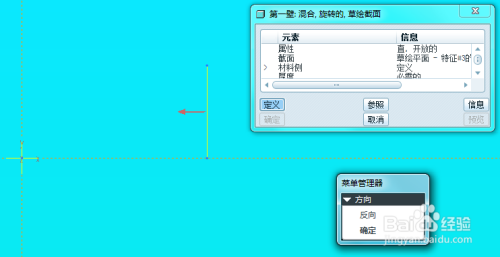

完当作全数草绘后，会有箭头显示加厚偏向，菜单办理器中可以反标的目的或直接确定。点击确定后，会弹出壁厚的输入栏，输入需要钣金壁厚值确定。
- 7

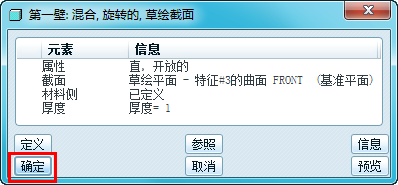

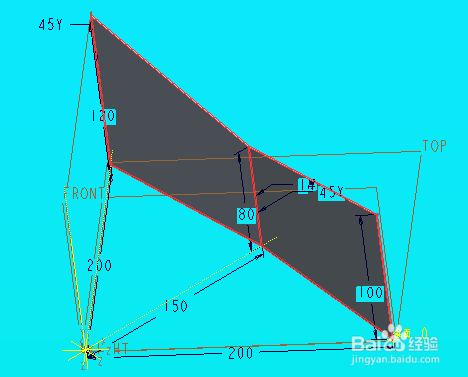

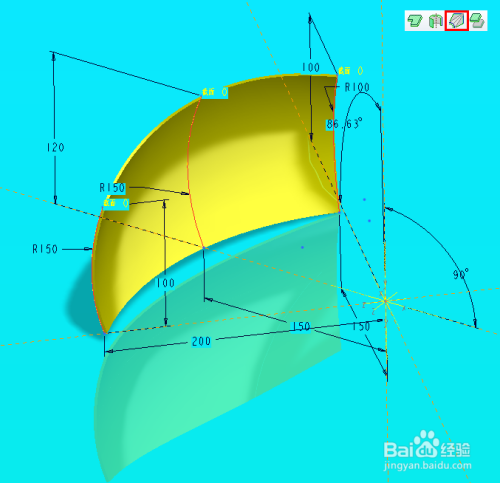

点击对话框简直定按钮，完当作夹杂璧特征的建立。可以编纂夹杂壁特征，在模子区看到适才标注的尺寸和每个截面的位置，便于理解夹杂壁的建立方式。
- 8

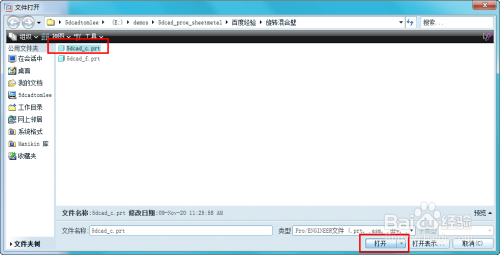

下面再来讲解不消草绘，而是选择截面的体例建立夹杂壁。点击打开文件图标，打开现有的一个proe钣金模子。
- 9

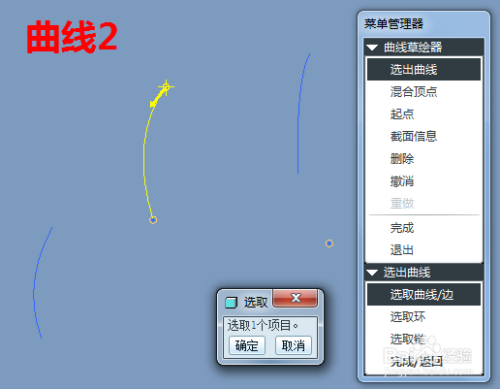

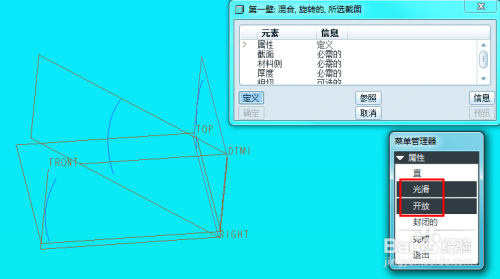

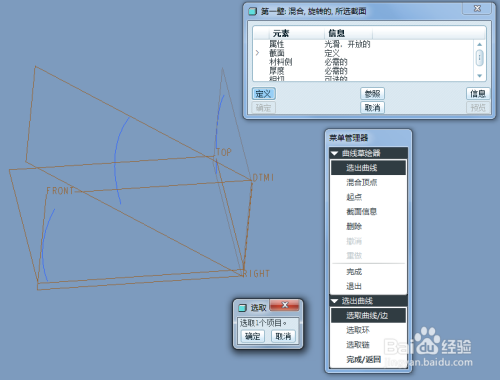

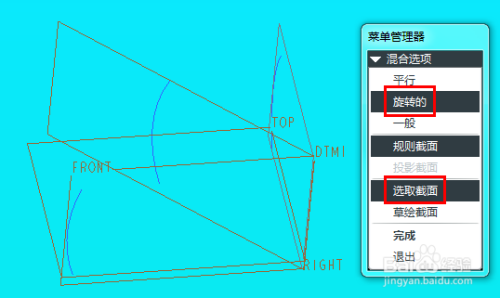

此次在菜单办理器选择“扭转的”和“拔取截面”，接下来的距改菜单中选择“滑腻”和“开放”的属性。点击完当作后会弹出曲线选择的菜单。
- 10

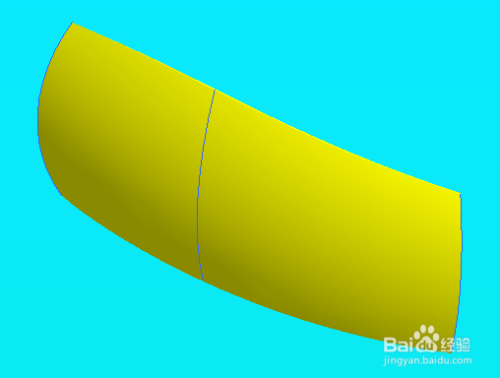

因为曲线位置已经确定，所以这里不会弹出角度输入栏，可是选择第三段曲线前仍是会扣问您是否需要增添下一个截面，需要点是，不需要点否。所有曲线选择完当作后兼著耻，确定加厚偏向，输入壁厚值，最后下过见下图。
注重事项
- 每个草绘截面必需绘制草绘坐标系。
- 选择曲线时注重黄色的肇端点位置，分歧截面间尽量同一肇端点在一侧。
