工具/原料
- proe软件
- proe三维模子
方式/步骤
- 1

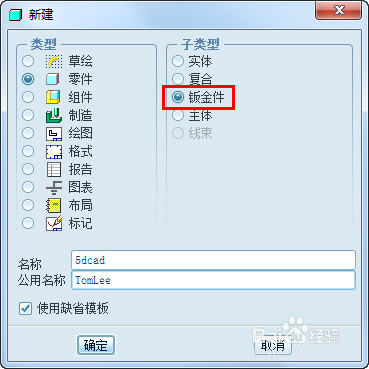

启凤三动proe，在proe界面点击新建文件沟材图标，新建一个钣金零件。
- 2

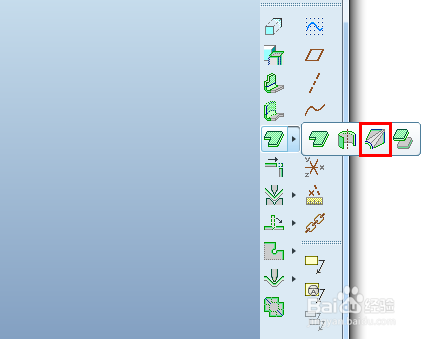

proe界面右侧东西栏点击夹杂壁图标，启动夹杂壁特征建立。
- 3

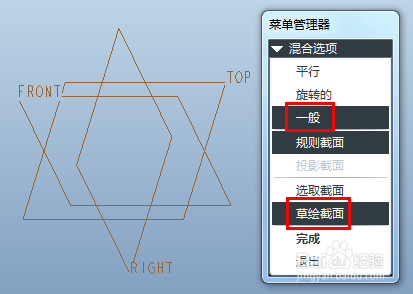

在弹出的菜单办理器中，选择“一般”和“草绘截面”，点击完当作。
- 4

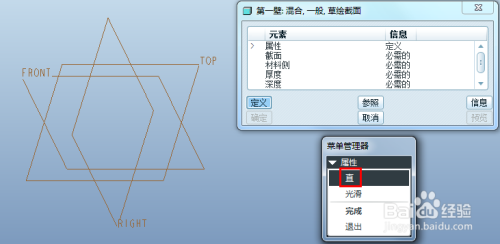

接管默认的属性“直”，选择TOP基准平面作为草绘平面。
- 5

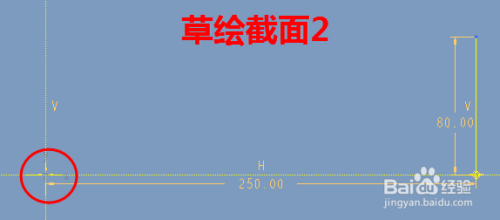

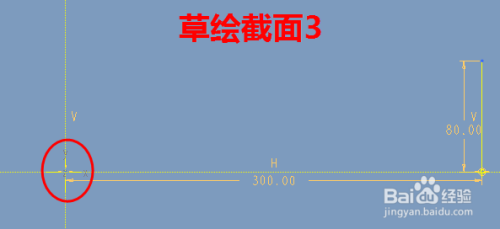

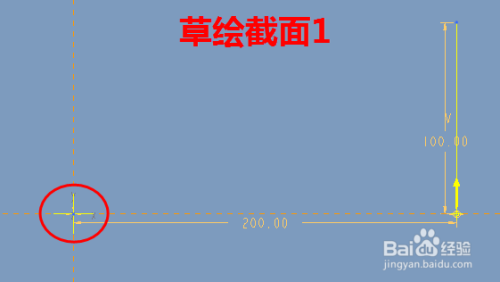

需要绘制两个及更多的草绘界面，本例我们绘制三个草绘界面，注重每个截面都需要画一个草绘坐标系。每完当作一个草绘确定后，在进入下一个草绘截面前会弹出角度和深度输入栏，确近荡特定草绘截面之间的角度值和距离。第三个草绘截面起头城市扣问您是否需要增添下一个截面，需要点是，不需要点否。
- 6

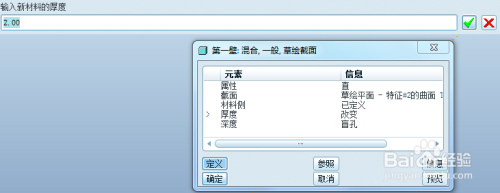

完当作全数草绘后，会有箭头显示加厚偏向，菜单办理器中可以反标的目的或直接确定。点击确定后，会弹出壁厚的输入栏，输入需要钣金壁厚值确定。
- 7

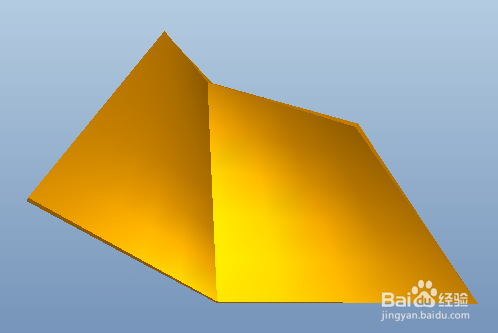

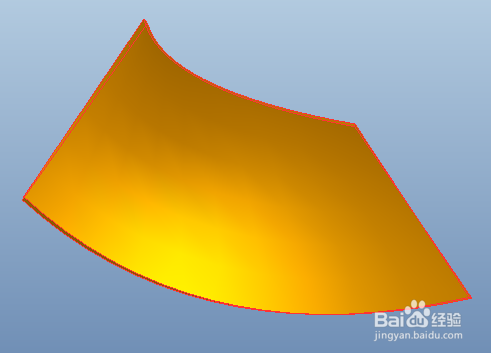

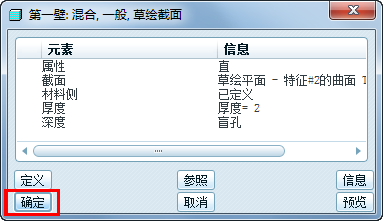

点击对话框简直定按钮，完当作夹杂璧特征的建立。可以编纂夹杂壁特征，在模子区看到适才标注的尺寸和每个截面的位置，便于理解夹杂壁的建立方式。
- 8

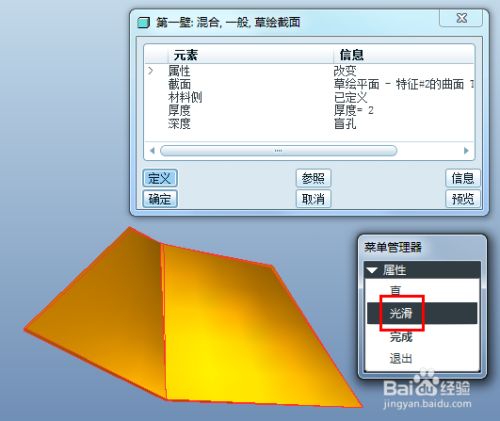

在模子树选择夹杂壁特征，编纂界说，然后把属性换当作“滑腻”，可以获得分歧的结果。每个截面之间就不再是直线毗连，而是样条线毗连，三个截面毗连后就是一个滑腻的钣金壁。
注重事项
- 每个草绘截面必需绘制草绘坐标系。
- 每个草绘截面同一图元段数。
