proe如何设置默认粗电缆显示

工具/原料

• proe软件
• proe三维模子

方式/步骤

1. 1

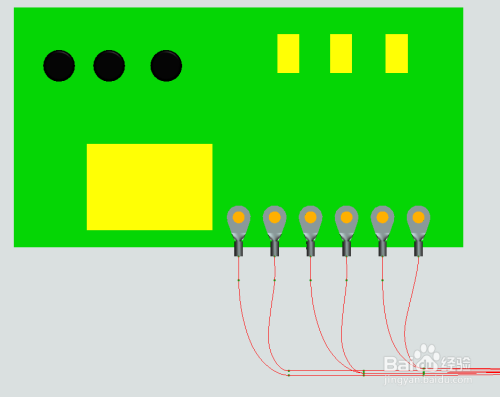

   默认启动proe的布线设计中，电缆会以细线条显示，本家儿如果为了布线编纂位置这些操作便利。


2. 2

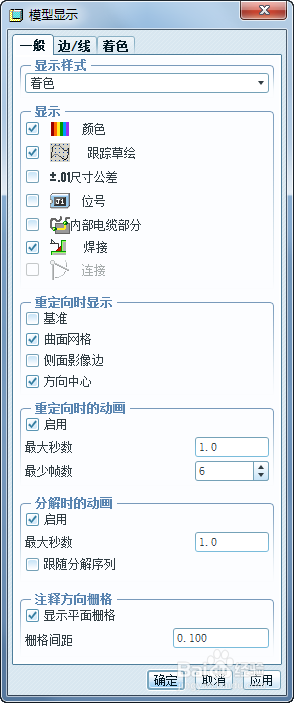

   而在没有进入布线设计情况的时辰，通俗显示节制，是没有粗电缆显示的节制图标的，也就是在通俗装配设计情况下无法快速切换到粗电缆显示。


3. 3

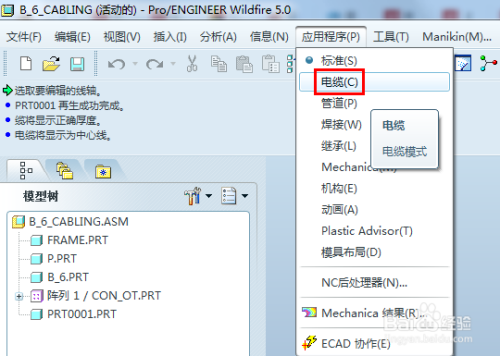

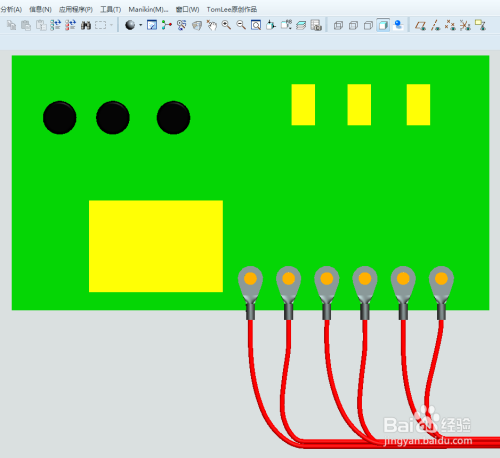

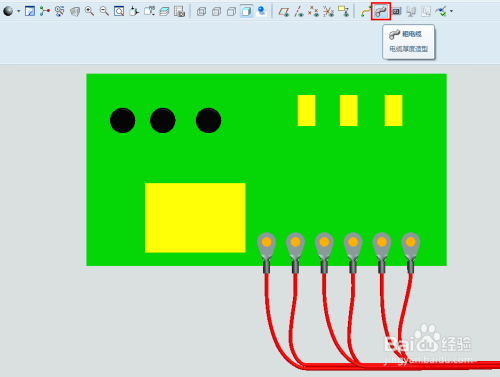

   我们需要先经由过程应用程序——电缆，进入布线设计情况，才可以点击“粗电缆”显示图标，将当前的电缆显示为蚊昆粗电缆结果。


4. 4

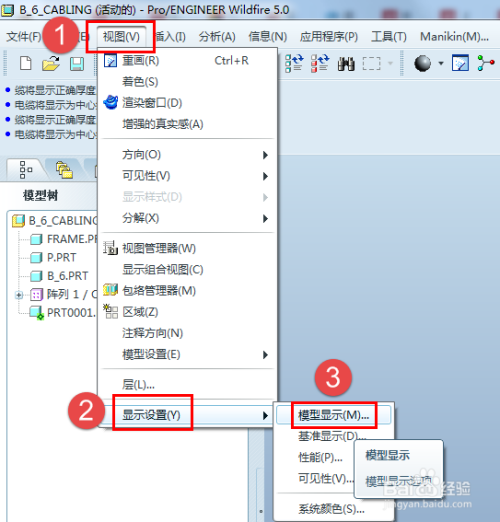

   下面我们来看看，如何设置默认粗电缆显示，首先经由过程视图——显示设置——模子显示...，打开proe模子显示对话框。


5. 5

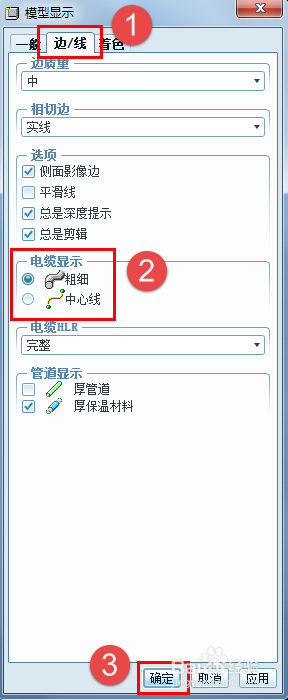

   切换到“边/先”选项卡页面，勾选电缆显示下的“粗细”选项，最后点击确定保留设置。


6. 6

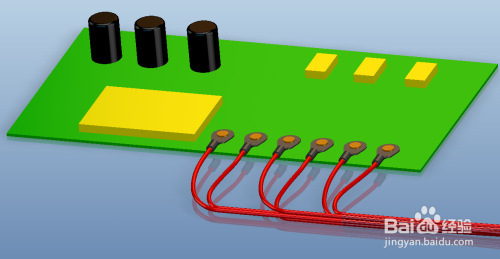

   这样今后proe默认打开布线装配，电缆城市用粗电缆显示了，无需手动点击图标切换。


7. 7

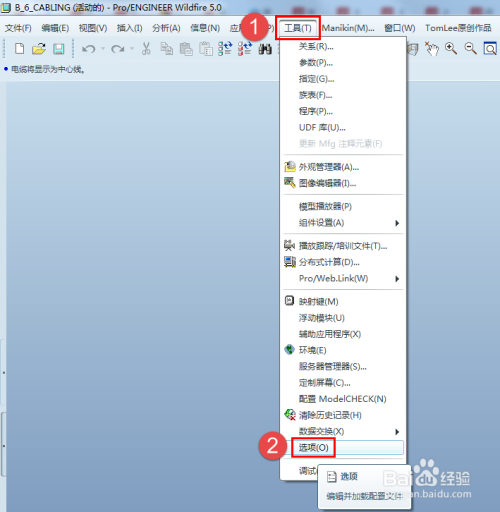

   另一种方式是直接在config选项增添，此次经由过程东西——选项，打开proe的选项设置对话框。


8. 8

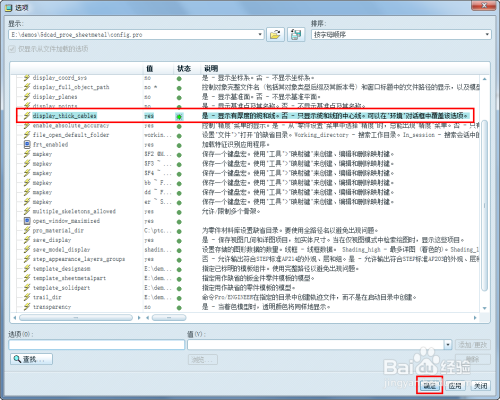

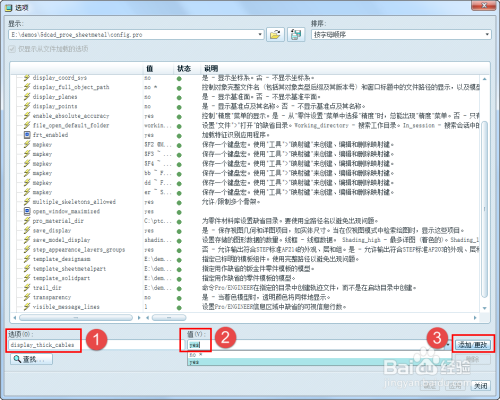

   在选项栏目内输入display_thick_cables，选项值选择yes（星号暗示默认是no），然后点击“添加/更改”将新选项增添到config选项中。查抄确保display_thick_cables选项已经增添，侮科况然后点击确定，保留设置。


9. 9

   这样今后默认启动proe打开布线装配，电缆城市用粗电缆显示了，无需手动点击图标切换。糟各


10. 9

注重事项

• 粗电缆显示只是个显示结果，不是真的为电缆生当作了实体。
• 粗电缆显示只有在布线设计装配中生效。
