工具/原料
- proe软件
- proe三维模子
方式/步骤
- 1

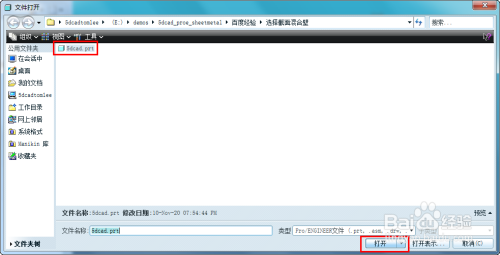

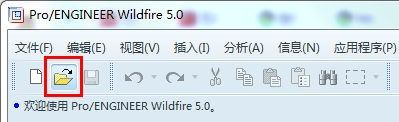

启动proe，在proe界面点击打开文件图标沟材，打开一个proe钣金零件。
- 2

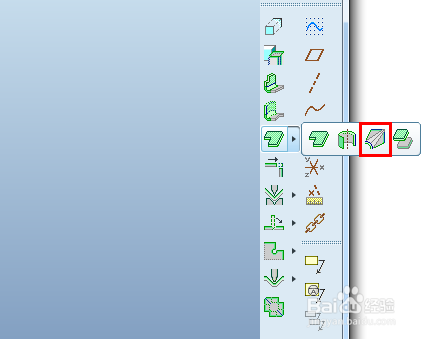

proe界面右侧东西栏点击夹杂壁图标，启动夹杂壁特征建立。
- 3

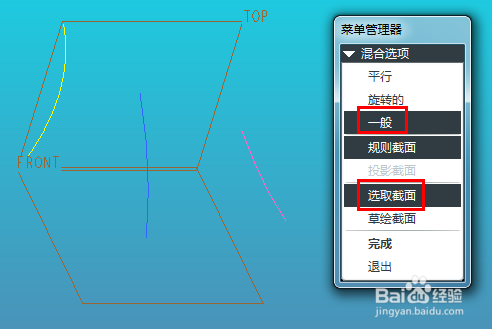

在弹出的菜单办理器中，选择“一般”和“拔取截面”，点击完当作。
- 4

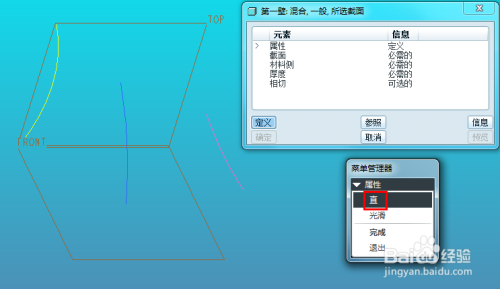

接管默认的属性“直”，点击完当作，弹出曲线选择菜单。
- 5

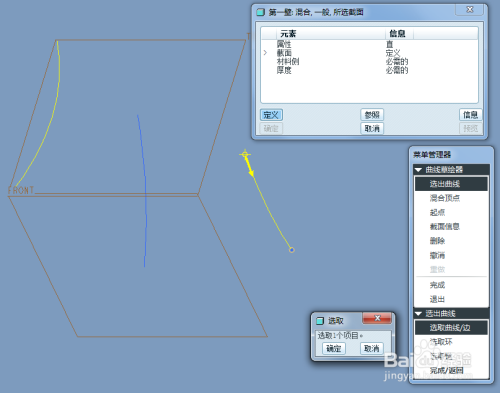

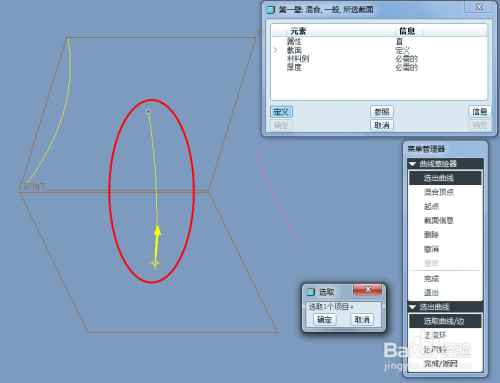

选择第一条曲线，黄色箭头暗示起凤三始点，点击完当作进入下一条曲线的选择。
- 6
选择第二条曲线，黄色近荡特箭头暗示肇端点，点击完当作进入第三条曲线的选择。这时会弹出对话框，扣问您是否需要增添下一个截面，需要点是，不需要点否。
- 7

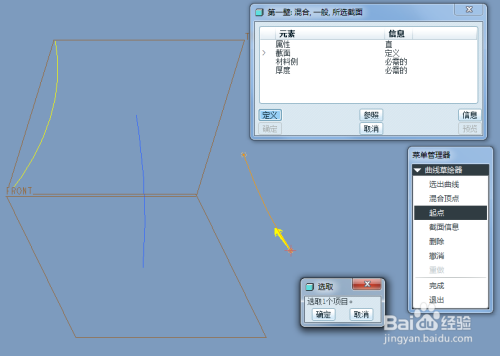

这里我们点“是”，然后进入第三条曲线的选择，选择曲线后发现黄色箭头暗示的肇端点跟前两次不在一侧。可以经由过程菜单中的“起点”来选择另一侧的端点，调整起点。
- 7
- 8
点击完当作曲线选择，会再次弹出扣问是否需要增添下一个截面，需这里我们点“否”。按照图示箭头确定壁厚增添偏向，可以在菜单点击反标的目的来切换。
- 9
对话框点击确定，完当作一般夹杂壁特征建立。
- 10

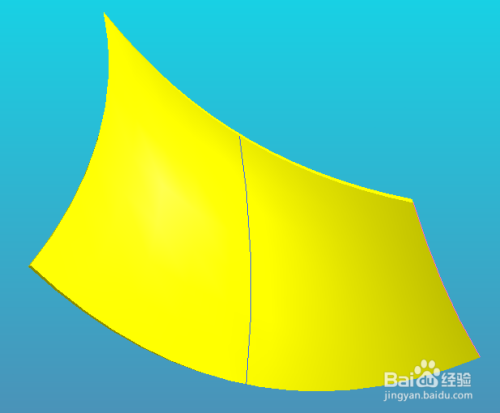

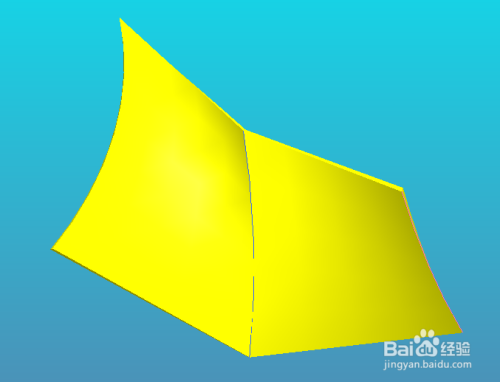

上图是选择“直”属性的成果，可以从头界说特征改为“滑腻”，成果显示如下图，钣金壁更滑腻。因为每个截面之间不再是直线毗连，而是样条线毗连，三个截面毗连后就是一个滑腻的钣金壁。
注重事项
- 需要事先绘制好曲线。
- 曲线需要面组一般夹杂特征的要求。
