proe如何设置默认管道实体显示

工具/原料

• proe软件
• proe三维模子

方式/步骤

1. 1

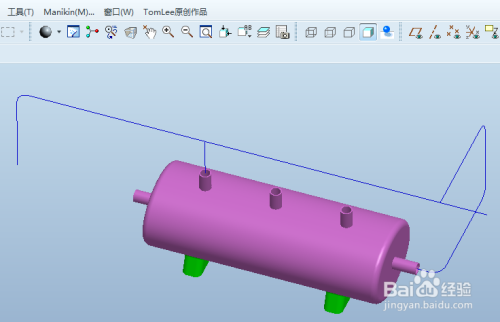

   默认启动proe打开的管道装配中，管道会以中牢叮心线显示，本家儿如果为了管道布设和编纂位置等操作便利。


2. 2

   而在没有进入管道设扬鉴择计情况的时辰，通俗显示节制，是没有管道实体显示的节制图标的，也就是在通俗装配设计情况下无法快速切换到管道实体显示。


3. 3

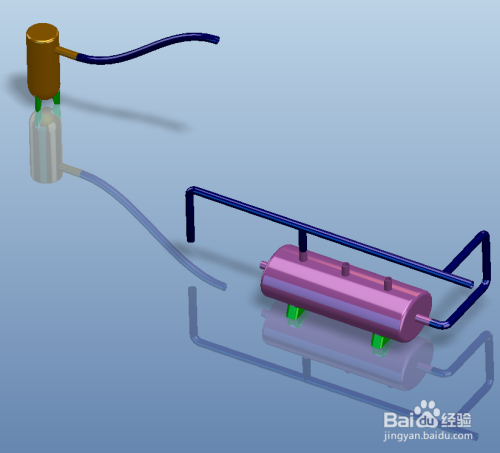

   我们需要先经由过程应用程序——管道，进入管道设计情况，才可以点击“显示厚管道”图标，将当前的管道显示为实体结果。


4. 4

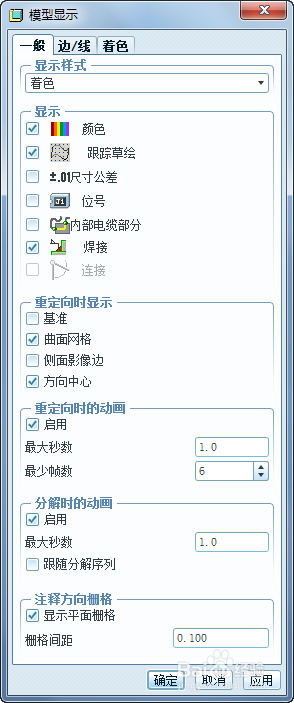

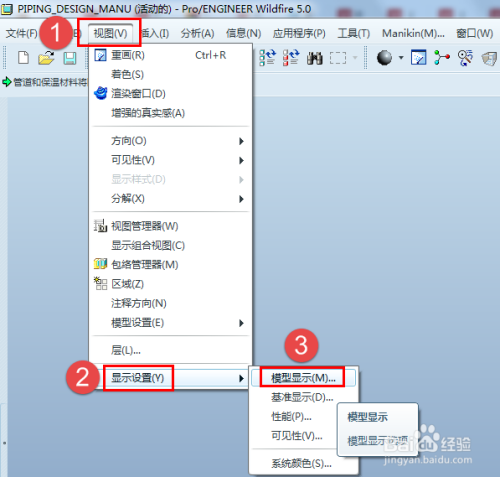

   接下来我们看如何设置默认管道实体显示，首先经由过程视图——显示设置——模子显示...，打开proe模子显示对话框。


5. 5

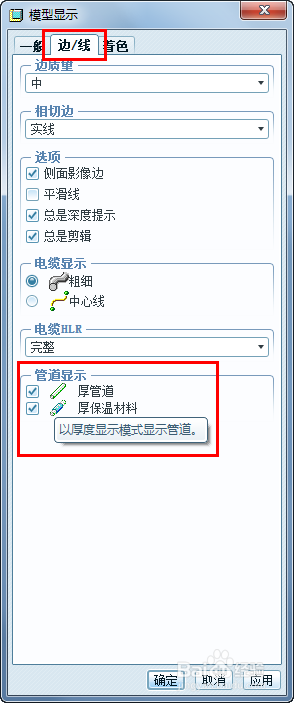

   切换到“边/线”选项卡，在管道显示勾选“厚管道”选项，最后点击确定，这样管道默认就是实体显示了。


6. 6

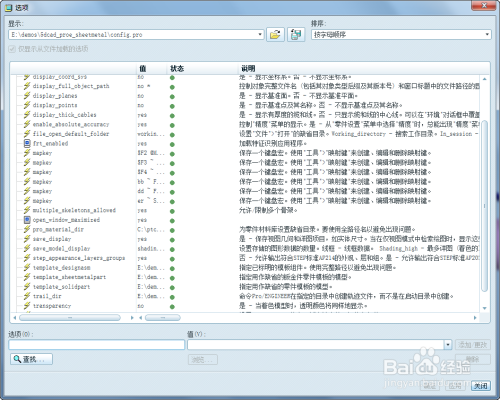

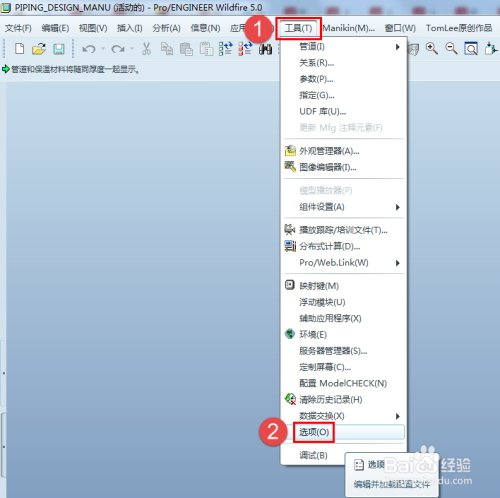

   接下来我们看第二种设置默认管道实体显示的方式，首先经由过程东西——选项，打开proe的选项编纂对话框之喝。


7. 7

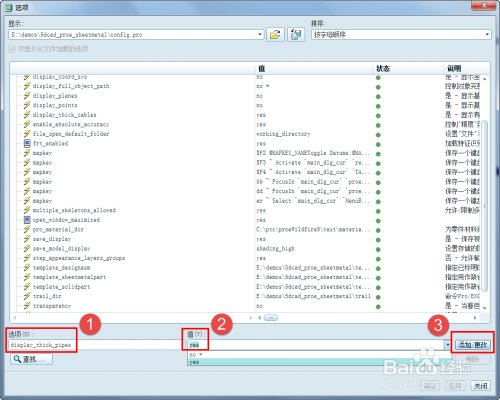

   接下来在选项栏输入display_thick_pipes，选项值选择yes（默认是no），最后点击“添加/更改”，将选项增添到config项目中。


8. 7
9. 8

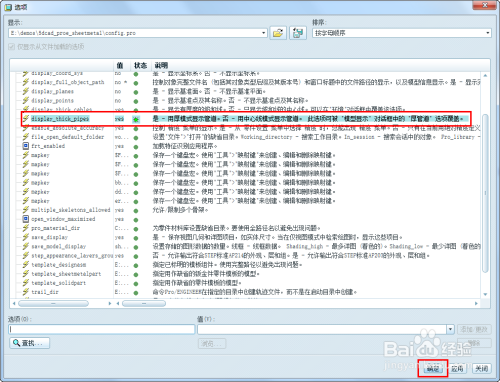

   查抄确保display_thick_pipes选项已经增添，然后点击确定，保留到本身proe启动默认加载的config.pro文件中。


10. 9

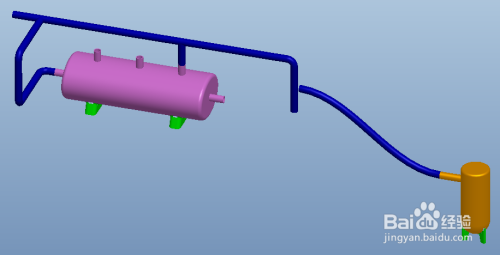

    这样今后默认启动proe打开管道设计装配，管道城市用实体显示了，无需手动点击图标切换。



注重事项

• 管道实体显示只是个显示结果，不是真的为管道生当作了实体。
• 管道设计中有专门的指令可以生当作实体管道零件。
