UG1847螺丝建模实例教程图文教程步骤超详细

工具/原料

• UGNX1847软件
• Windows10系统

方式/步骤

1. 1

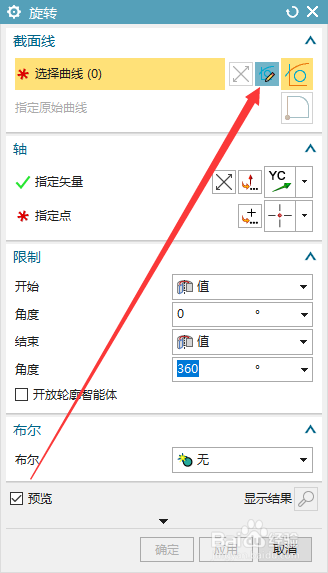

   我们先打开UG1847软件点击【菜单-插入-设计特征-扭转】点击绘绘制截面，选择YZ面。


2. 2

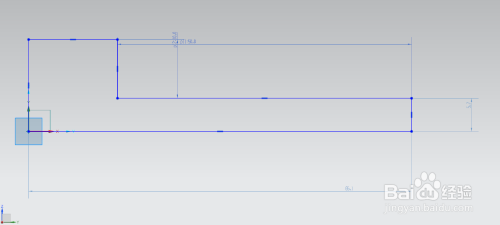

   进入草图，数值别离是65、5.7、50、10，绘制完当作后，点击完当作。


3. 3

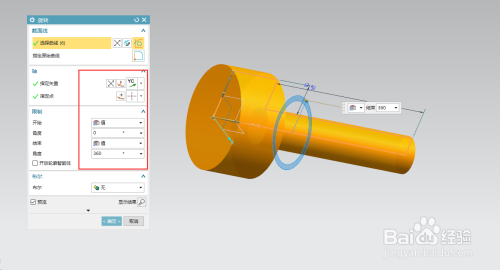

   方才我们是在YZ面绘制的，所以我们指定矢量选择Y轴进行扭转。


4. 4

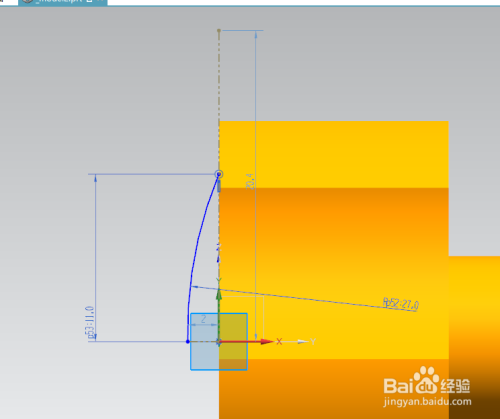

   点击【菜单-插入-设计特征-扭转】点击绘绘制截面，选择XZ面，绘制一条直线，再绘制一条半径27，宽度2，长度11。


5. 5

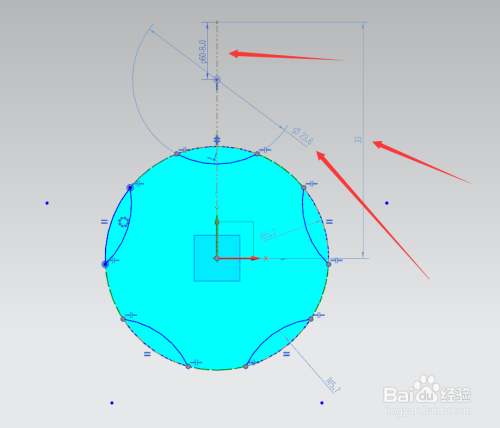

   扭转完毕后，我们点击【菜单-插入-设计特征-拉伸】进入草图，绘制当作这样点击完当作。


6. 6

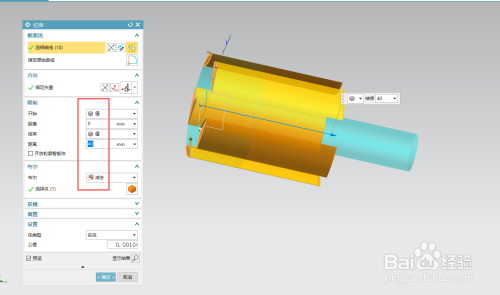

   随凤板意拉伸减去。


7. 7

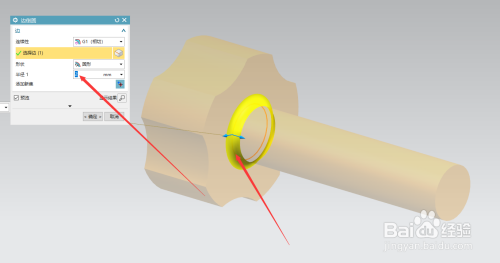

   点击【菜单-插入-细节特征-边倒圆】，半径为2，选择我们的这条边，然后点击完当作。


8. 8

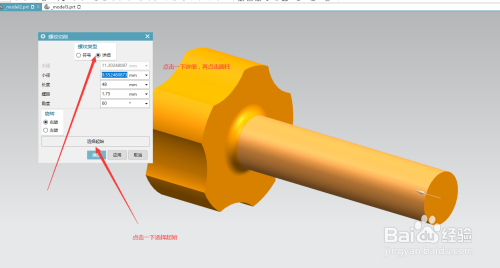

   点击【菜单忌季-插入-设计特征-螺纹】，打开了螺纹，我们选择具体，点击一下我们的圆柱，然后我们再点击选择肇端。


9. 8
10. 9

    然后我们选择一下这个肇端面。


11. 10

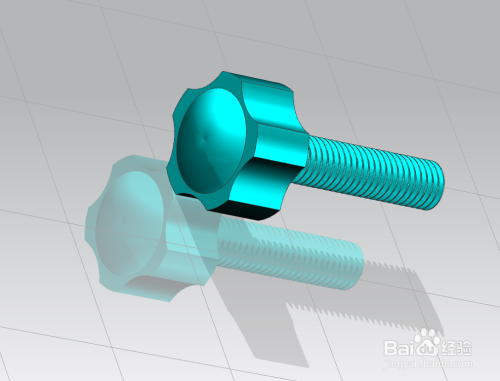

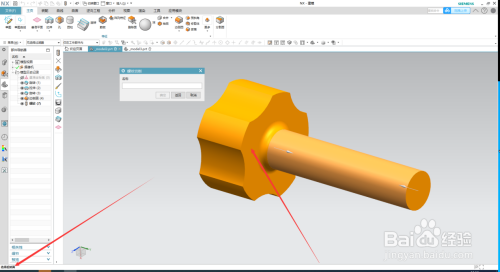

    点击确定再确定，那么我们这个就已经完当作了。这是我们近欧陕这个案例的步调今天的分享就到这里咯，小可爱们感觉分享不错的话请动动您们的发家爪爪点个存眷哦，感谢大师。
