proe5中如何绘制普通的圆柱形弹簧

工具/原料

• 电脑：小米笔记本 AIR13
• 系统：Windows 10 64位 专业版
• 软件：proe5

方式/步骤

1. 1

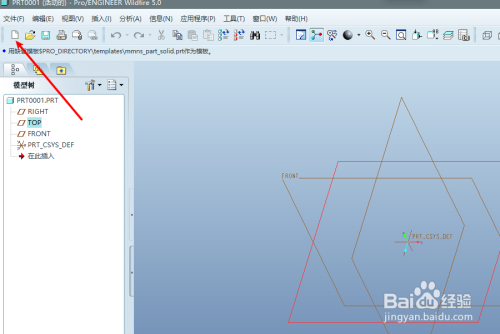

   打开proe5后我们首先新建一个工程。


2. 2

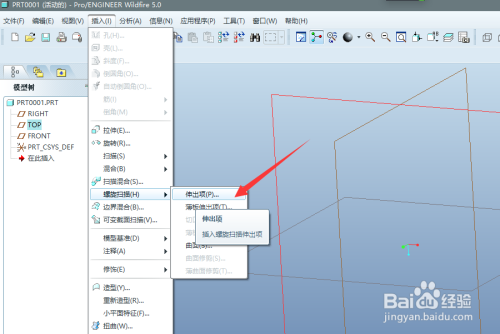

   在菜单栏依次点击插入→螺旋扫描→伸出项。


3. 3

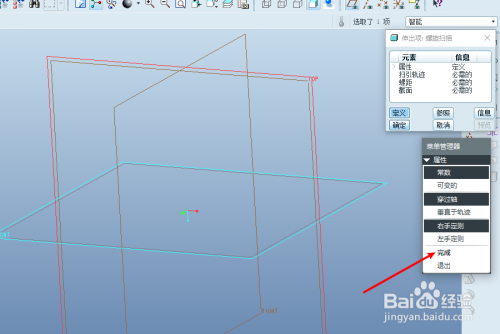

   在伸出项的菜单办理器窗口中，直接点击确认按钮。


4. 4

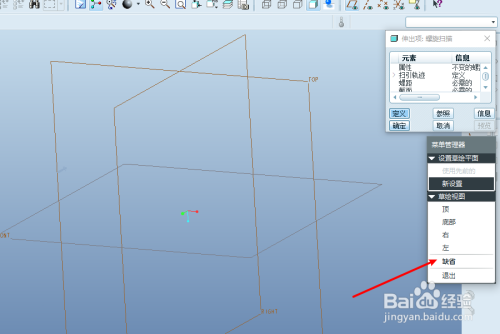

   肆意选择一个面作为画图面，然后点击菜单办理器窗口中的缺省按钮。


5. 5

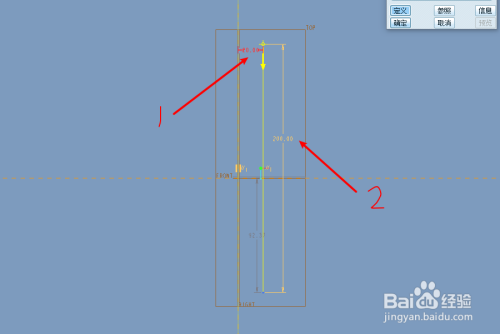

   用中间线绘制弹簧的轴心，然后用通俗的线绘制平行与中间线的一条线段，该线段的长度为弹簧的长度，该线段与中间线的距离为弹簧的半径。


6. 6

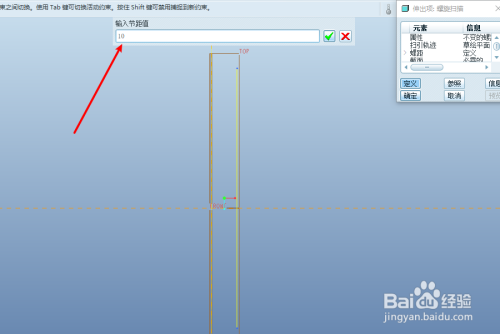

   在上方所示位置输入节间距。


7. 7

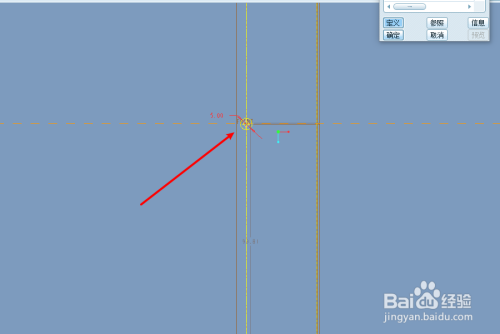

   确认好节间距后，绘制一个小圆圈，为弹簧的蚂轿截面。


8. 7
9. 8

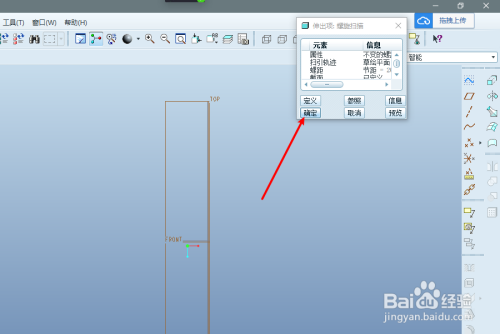

   所有弹簧参数输央轿译入完毕，点击伸出项窗口简直认按钮，绘制完当作，结果如撤缝下图。



注重事项

• 绘制弹簧需要弹簧长度、半径、节间距以及截面四个参数。
