工具/原料
- UG1847软件
- Windows10系统
方式/步骤
- 1

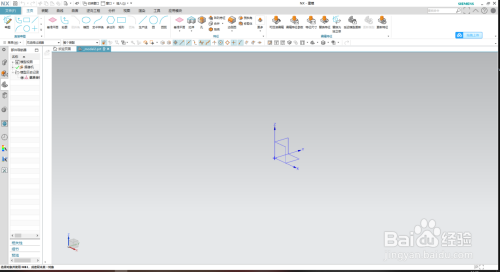

首先我们打开UG1847软件，然后新建一个空白的模子文件，另存为“莫比乌独销斯环”
- 2
执行【菜单-插入-草图】，选择YZ面，点击确定，进入草图界面，绘制一个直径100的圆，然后我们在右边那边删除一小块，数值为1，本家儿如果为了留一个缺口。
- 2
- 3

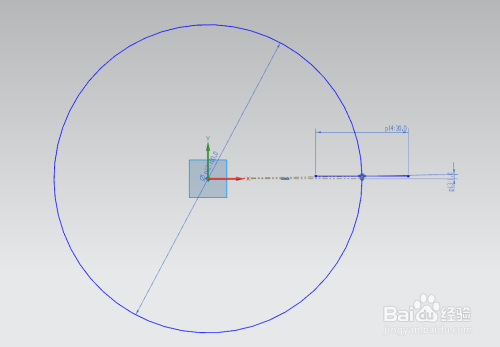

如下图所示，我们再绘制一条长30的线，双方对齐，点击完当作。
- 4
如下图所示，执行【菜单-插入-扫掠-扫掠】，选择我们方才绘制的两条线，截面选择我们绘制长度30的线，指导线选择我们的圆，数值都鄙人面，操作完毕，点击确定。
- 5

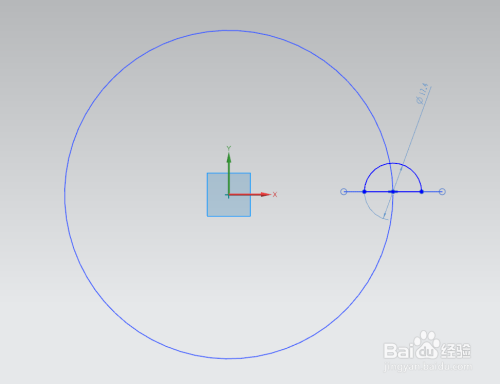

如下图所示，执行【菜单-插入-设计特征-拉伸】，点击绘制截面，选择YX面，绘制一个17.4的圆，在端点那边，扫掠可以先埋没失落，修剪，留下一半，点击完当作草图。
- 6

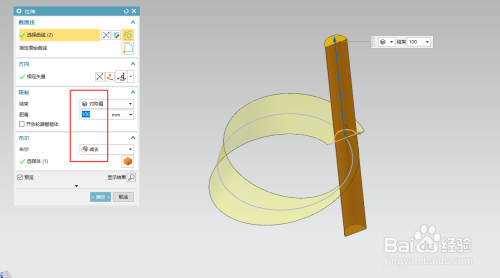

如下图所示，对称拉伸，选择减去，点击确定。
- 7

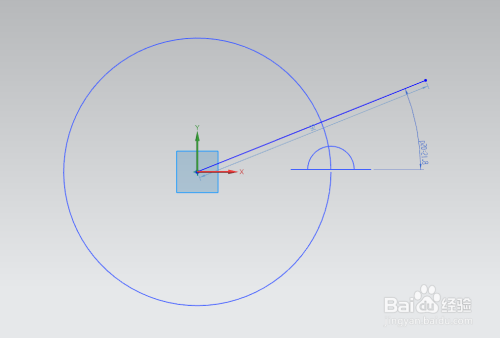

如下图所示，执行【菜单-插入-草图】，选择YX面，绘制一条长线，角度为21.8，点击完当作。
- 8

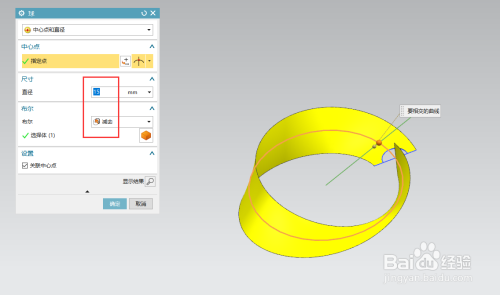

如下图所示，执行沃央【菜单-插入-设计特征-球】指定点选择我们方才绘制好的直线和圆的交点，直径为15，布尔减去。
- 9
如下图所示，扫掠完我们先埋没失落，然后执行【菜单-插入-联系关系复制-阵列特征】结构为圆形，指定矢量选择YX面，指定点选择原点，数目16个，跟着下面的数值来设置，设置好了，点击确定。
- 10

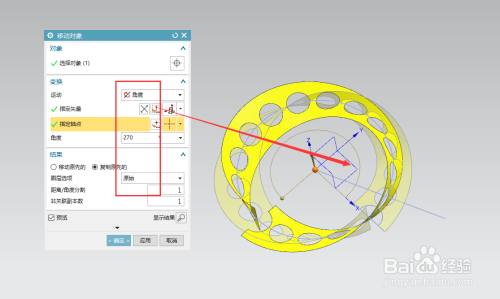

如图所示，阵列完当作后，我们执行【菜单-编纂-移动对象】选择我们上面绘制好的，矢量选择我们YX面，指定点为坐标原点，角度270，选择复制。
- 11

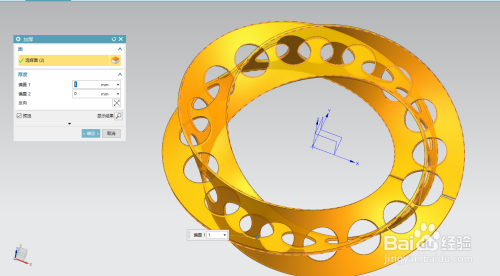

如图所示，执行【菜单-插入-细节特征-加厚】把我们两个特征都选中，加厚为1厘米。
- 12

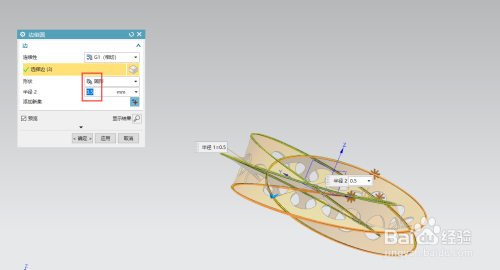

如图所示，执行【菜单-插入-细节特征-边倒圆】把我们的所有边都圆滑一下，设置0.5，然后点击确定。
- 13

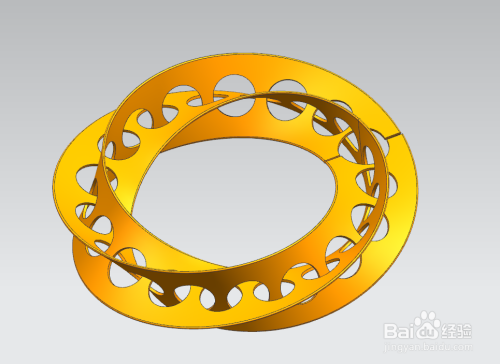

如图所示，那么我们的这个图形就吐政财已经完毕了，您学会了吗？小可爱们感觉分享不错的话请动动您们的发家爪爪点个存眷哦，感谢大师。我们下次再会！！！
