干电池升压芯片

工具/原料

• 干电池升压芯片HU2113
• 镍氢电池升压芯片HU2112

方式/步骤

1. 1

   干电池1.5V升压5V,3.3V芯片：

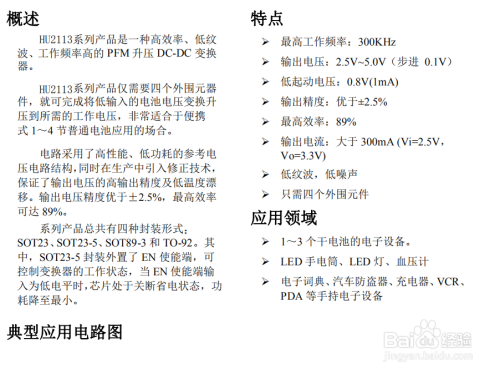

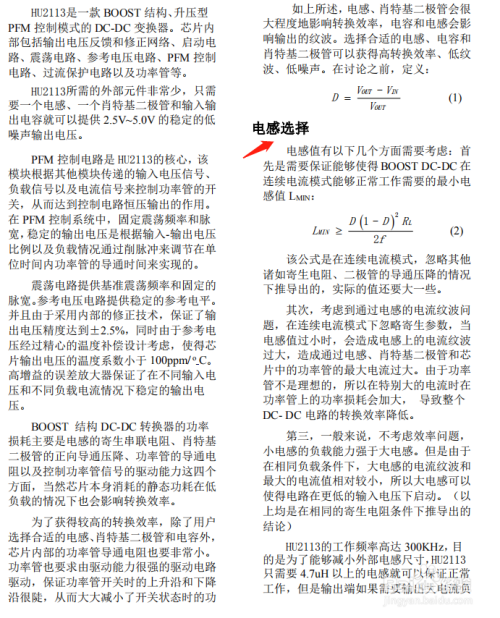

   HU2113 是一条目高效率、10uA低功耗、低纹波、高工作频率1.2MHZ的 PFM 同步升压 DC/DC 变换器。输入电压最低0.8V，输入电压规模0.7V-5V之间，输出电压可选固定输出值，从 2.5V 至 5.0V 的固定输出电压的DC-DC升压芯片,下面是HU2113芯片封装脚位图


2. 2

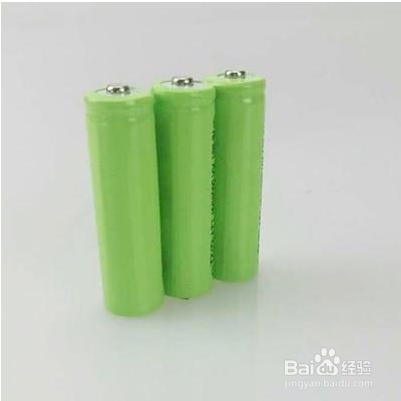

   HU2113合用于1节干电池1.5V，2节干电池，3节干电池，升压稳压芯片。最高效率89%。

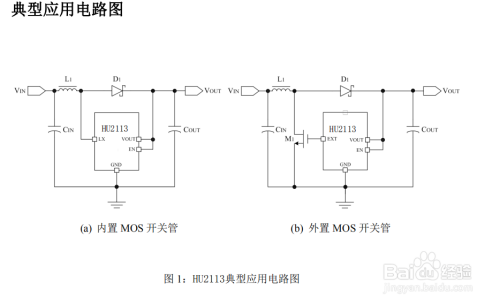

   下面是HU2113芯片方案电路图


3. 3

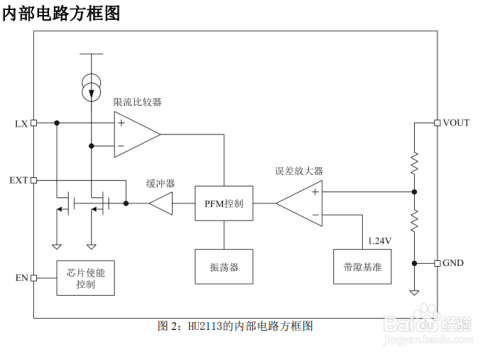

   1.5V升压3.3V，1.5V升压5V电路图和1.5V转3.3V,1.5V转5V电路图,下面是HU2113内部电路方框图


4. 3
5. 4

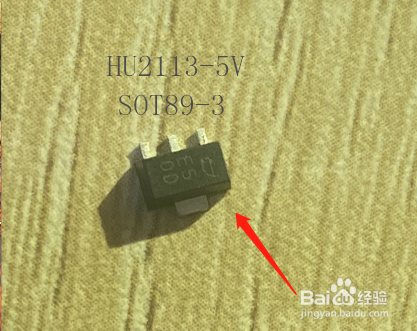

   1.5V升压5V,3.3V的PCB设计：

   电源输入端，就是干电池这边，需要加一个10uf的贴片电容；输出电压端，就是升压输出3.3V或者5V这边，需要加一个稳压电容22uf的贴片电容，再加一个贴片的电感即可构成一套完整的干电池升压电路了。
