工具/原料
- ProE 5.0野火版
- 待建立圆轨迹可变扫描曲面的模子
步调/方式

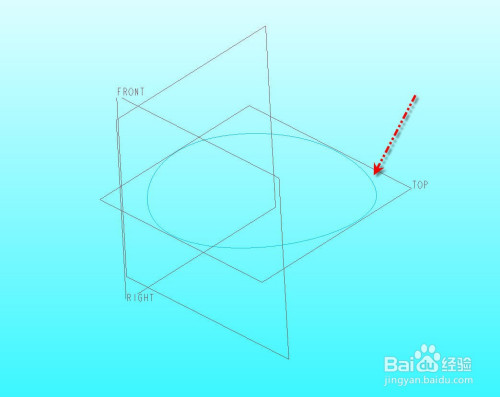

打开待建立圆轨迹可变扫描曲面的模子，里面已经有需要建立弧形隆起面的轮廓曲线，我们将利用圆轨迹可变扫描方式建立该面

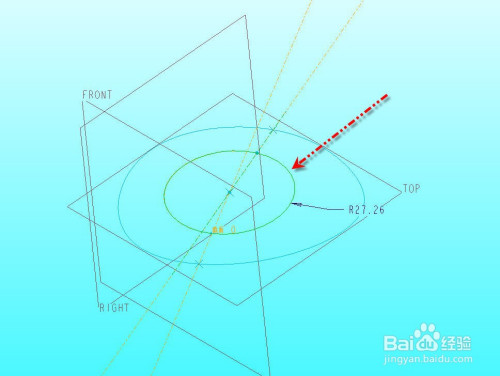

首先在轮廓曲线大要中心位置建立一个基准点，以这个基准点建立一个草绘圆，如下图所示。

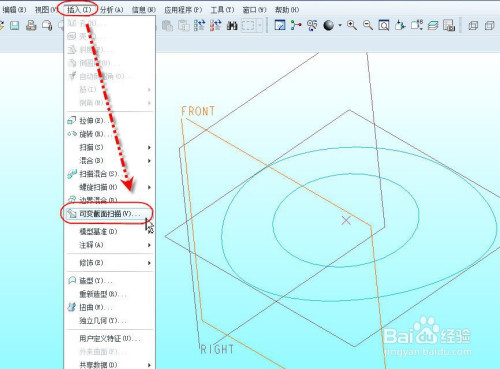

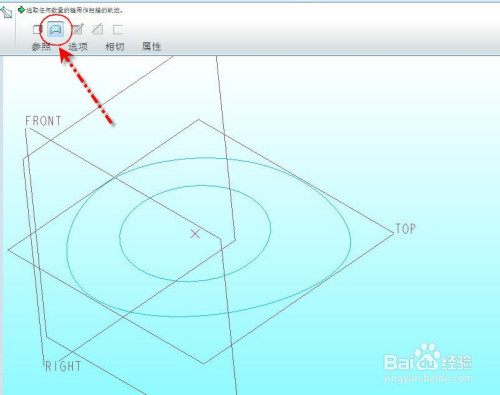

从【插入】菜单中选择【可变截面扫描】，打开可变截面扫描操控面板，点击并按下【曲面】选项按钮
点击并睁开【参照】选项页，别离选择圆草绘和外轮廓曲线作为原点轨迹和链1轨迹。
在【剖面节制】下拉菜单中选择【垂直于投影】并选择TOP基准平面作为参考。点击【草绘】按钮

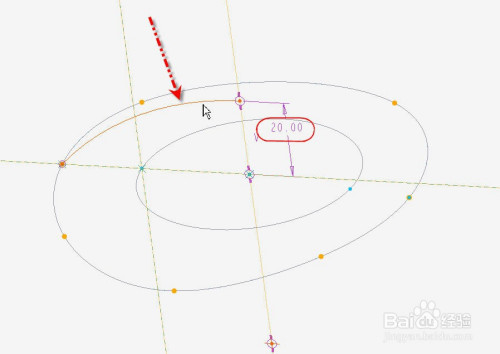

在打开的草绘情况中，草绘如下草画图形，注重草绘几何为圆心在经由过程圆心点的竖直中间线上的圆弧。
完当作截面退出便可生当作可变截面扫描曲面的姑且几何，如图所示。

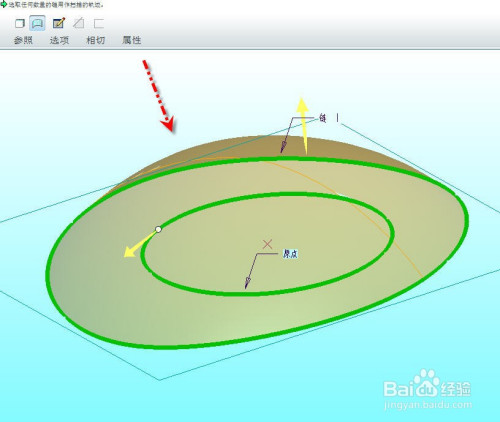

点击【确认】按钮封闭操控面板完当作可变截面扫描，获得如下图所示的弧形曲面，完当作圆轨迹可变扫描方式。
END
注重事项
- 为避免圆轨迹可变扫描因为自订交掉败，辅助的圆轨迹要和外轮廓大小差不多
- 圆轨迹可变扫描对于外轮廓不要求必然是平面曲线，也可所以曲面上的投影曲线
