工具/原料
- ProE 4.0野火版
- 待建立有收从头至尾结果的螺纹
步调/方式

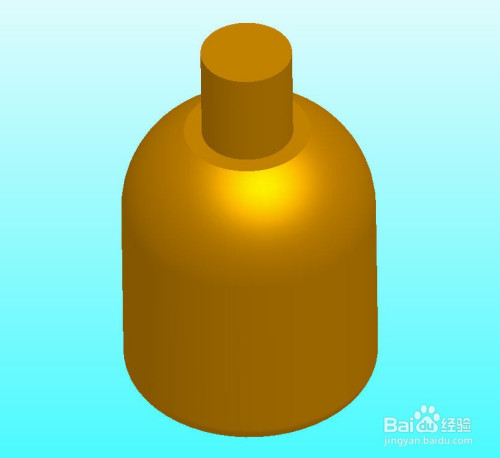

打开待建立有收从头至尾结果的螺纹，我们将在瓶口部门添加具有收从头至尾结果的螺纹

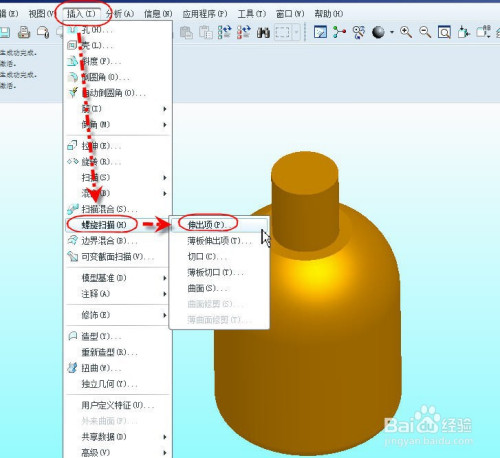

选择【插入】菜单下的【螺旋扫描】，选择【伸出项】

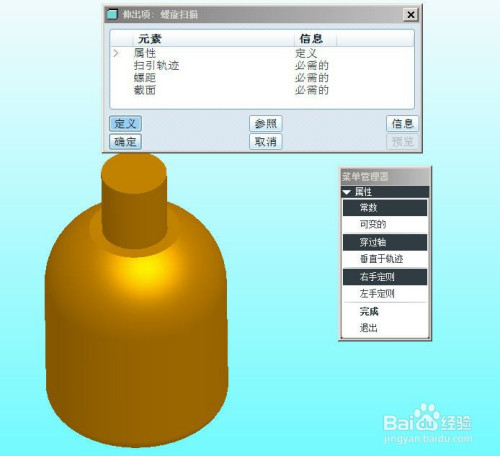

打开螺旋扫描对话框，保留默认的螺旋扫描选项，点击【完当作】

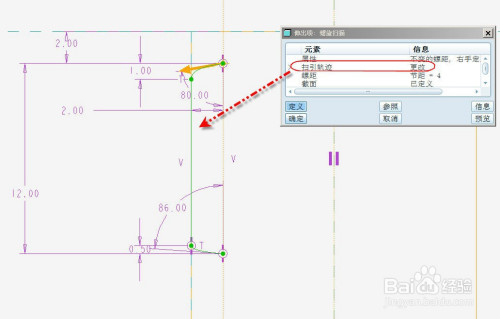

选择并界说【扫引轨迹】，草绘如下图所示扫引轨迹

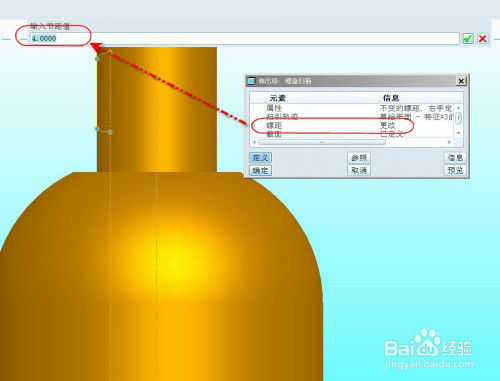

选择【螺距】并点击【界说】，输入4.0作为螺旋扫描的螺距

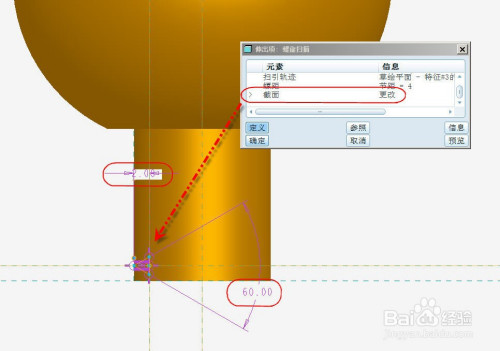

选择并界说【截面】，在草绘中草绘如下螺纹的截面草绘。

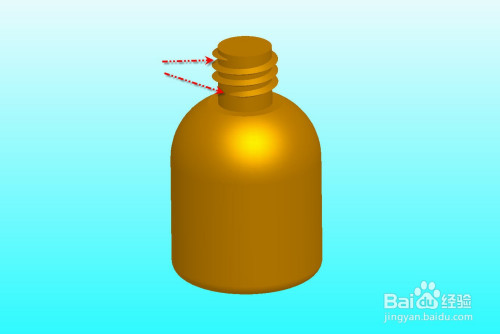

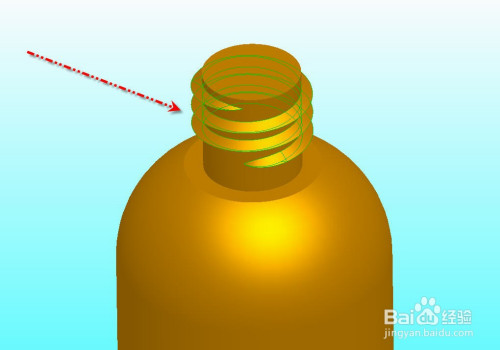

点击【确定】封闭对话框完当作螺旋扫描，获得的具有收从头至尾结果的螺纹如下图所示。
END
注重事项
- 经由过程螺旋扫描的扫引轨迹来节制螺纹的收从头至尾是螺纹收从头至尾最简洁的处置方式
- 经由过程螺旋扫描处置的螺旋收从头至尾方式也可以合用于于凹螺旋外形。
