工具/原料
- ProE 4.0
- 待建立增强筋的零件模子
步调/方式

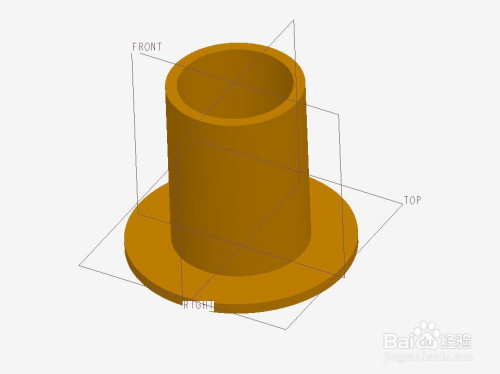

打开待建立增强筋的零件模子，我们将在零件的侧壁建立一个增强筋

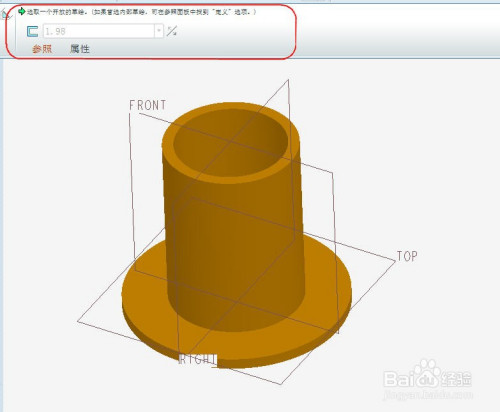

从【插入】菜单中选择【筋】，然后选择【轮廓筋】，打开轮廓筋操控面板

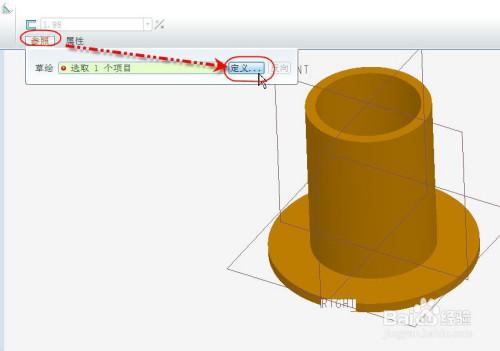

点击并睁开【参照】选项页，点击【界说...】按钮

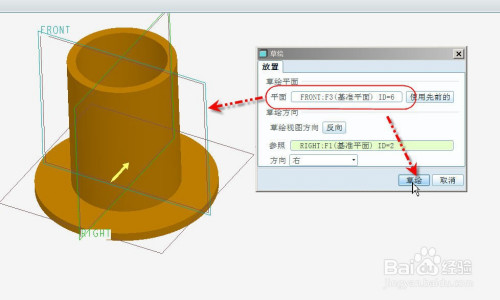

在打开的【草绘】对话框中，选择Front基准作为草绘平面，点击【草绘】进入草绘情况

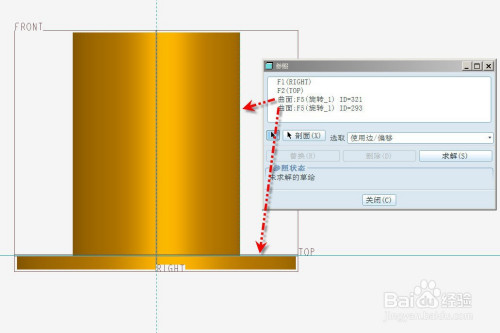

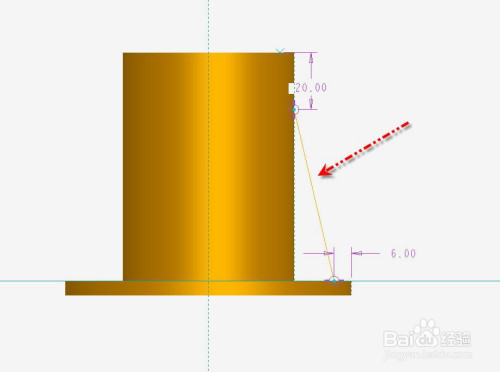

别离选择图示两个曲面作为草绘参考，然后草绘出如下几何。

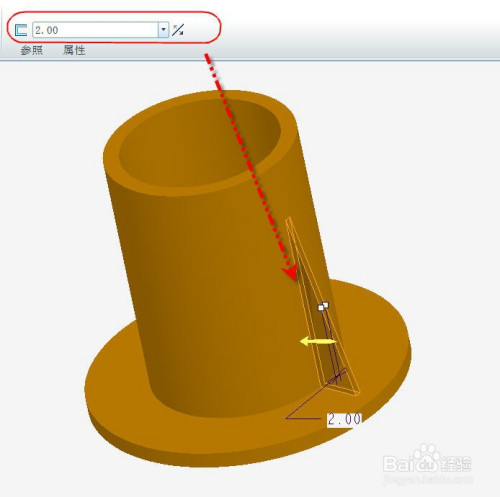

完当作退出草绘后，软件便可主动生当作增强筋的姑且几何，如图所示。需要时可以经由过程反标的目的按钮切换

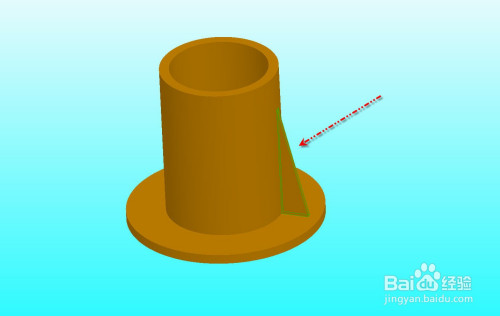

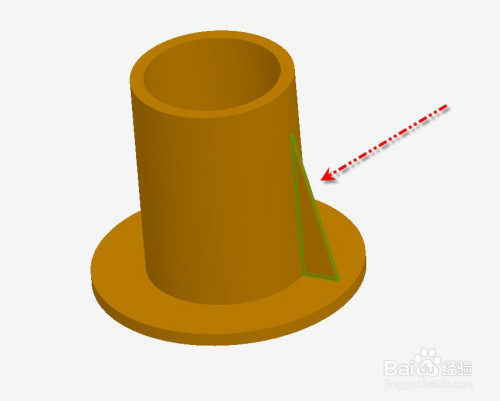

最后完当作的增强筋如下
END
注重事项
- 轮廓筋特征的截面的时辰注重两个开放端点要利用已有的实体几何鸿沟参考，不然筋特征会掉败
- 轨迹筋可以用于一次性建立多条在实体内部的增强筋
