工具/原料
- Pro/Engineer
- Wildfire 5.0
- Wildfire 5.0
- 待进行尺寸显示和拭除的画图文件
步调/方式

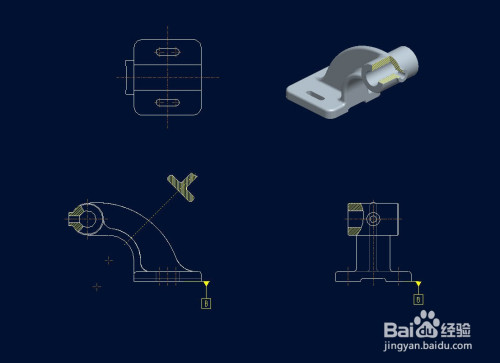

打开待进行尺寸显示和拭除的画图文件，我们将在其上显示和拭除某些尺寸。

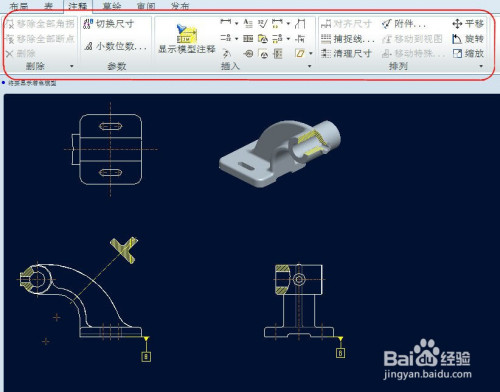

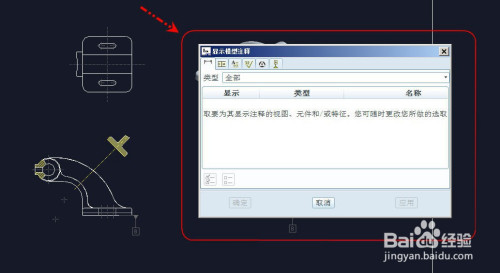

首先点击并切换到【注释】选项卡，点击【显示模子注释】，打开【显示模子注释】对话框。

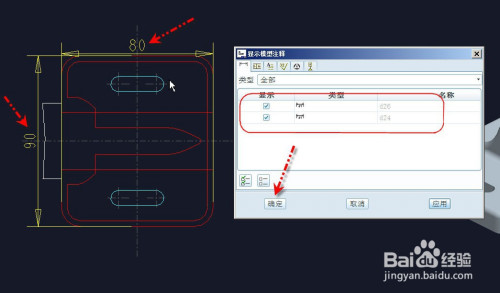

光标移动到图示视图并看到底板拉伸特征加亮时按下左键选择，拉伸特征的所有尺寸显示在对话框的列表框内，把所有尺寸前的查抄框都打上勾，点击确定便可在视图中显示拉伸的尺寸，

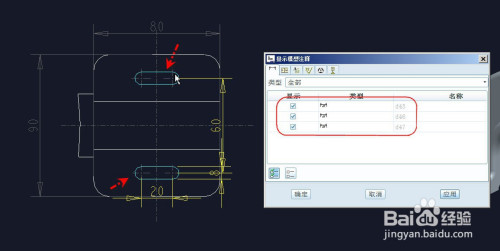

同上方式，此次选择的是定位槽的拉伸特征并显示它的所有尺寸。

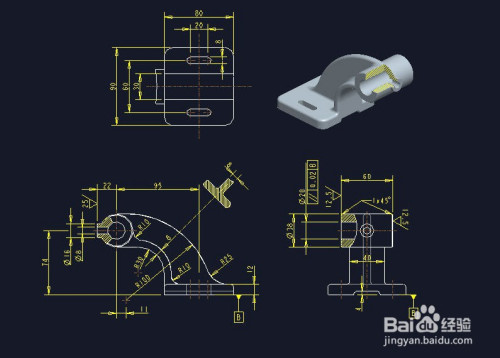

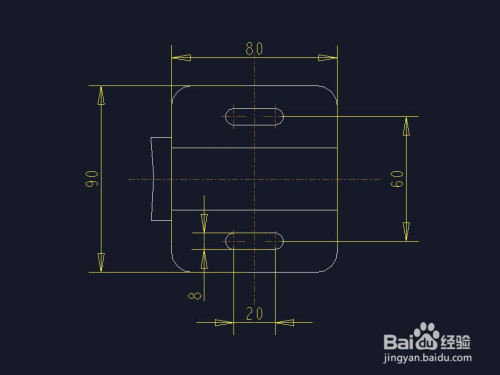

此刻获得的视图尺寸如下图所示

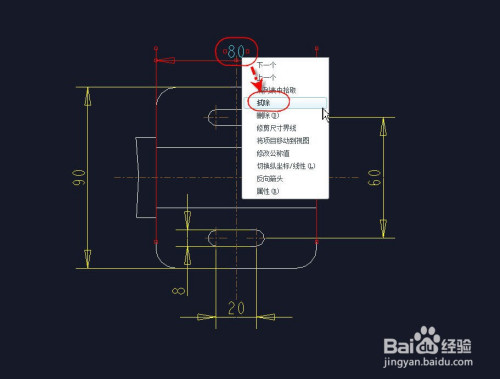

选择80那个尺寸，然后按住右键弹出菜单，选择【拭除】

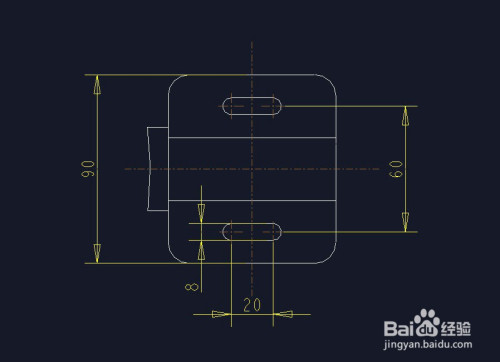

确定后，此刻的视图尺寸显示如下图所示，80的尺寸被埋没了。
END
注重事项
- 显示尺寸只能显示在用户建模过程中本身标注和生当作的尺寸。
- 拭除尺寸并不是删除尺寸，只是姑且埋没了尺寸，可以随时再显示出来。
