工具/原料
- Pro/Engineer
- Wildfire
- Wildfire 5.0
- 待建立方程式曲线的空白模子
步调/方式

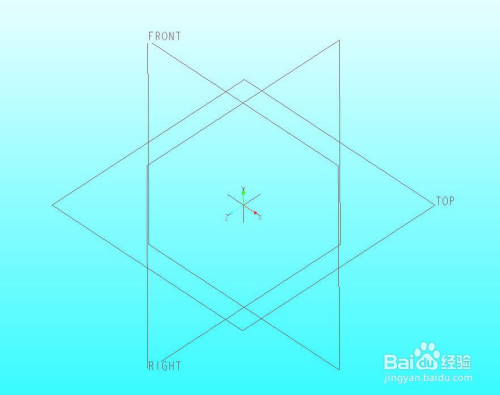

打开待建立方程式曲线的空白模子，我们将在模子中利用方程式曲线建立一条正弦曲线

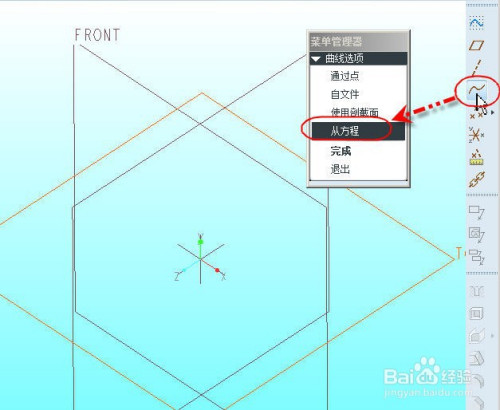

从右侧快捷东西条中点击【曲线】弹出曲线的菜单办理器，选择【从方程】，然后点【完当作】弹出曲线对话框。

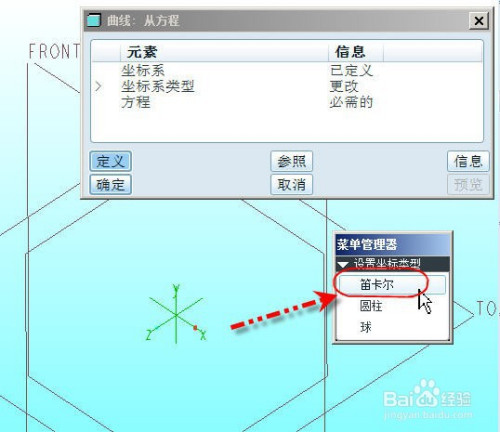

选择图示的缺省坐标系并点【确定】，在弹出的菜单办理器中选择【笛卡尔】，然后点【完当作】
系统弹出关系编纂器，在编纂器中输入关系如下所示，然后点从文件菜单中点退出返回曲线对话框

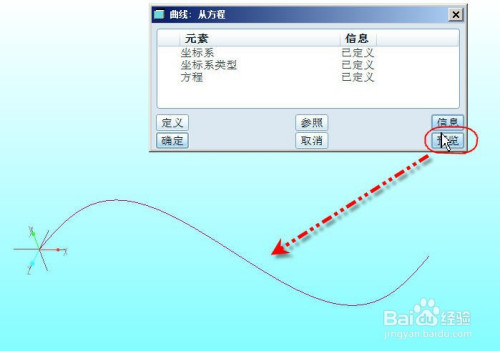

点击【预览】，可以看到生当作的正弦曲线如下。
END
注重事项
- 编写曲线方程式的时辰要注重选择合适的坐标系。
- 方程式曲线生当作的长度是由变量t来节制的，用户可以乘以响应的系数来放大或缩小。
