工具/原料
- Pro/Engineer
- Wildfire 5.0
- Wildfire 5.0
- 待进行三维尺寸标注的零件模子
步调/方式

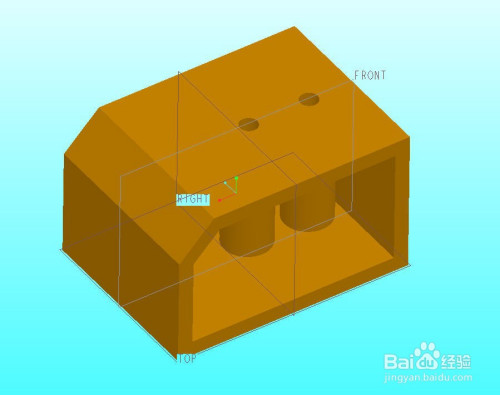

打开待进行三维尺寸的零件模子，我们将在其长进行三维尺寸标注。

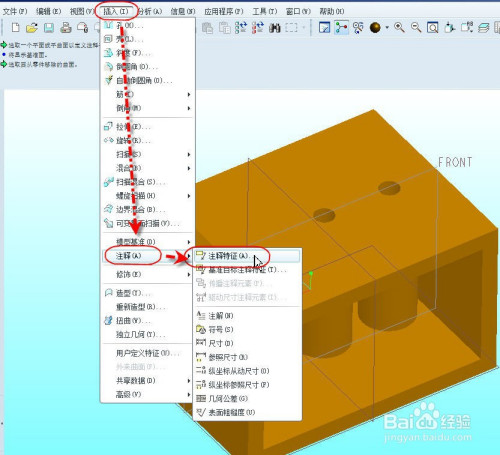

从【插入】菜单中选择【注释】，然后选择【注释特征...】,打开【添加注释】对话框，直接点击【打消】

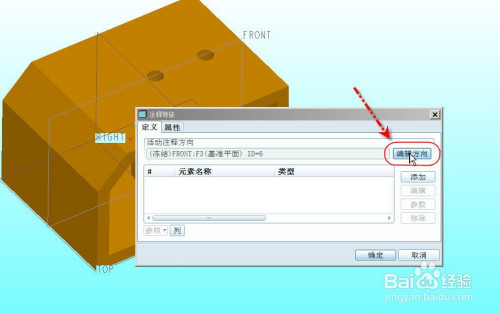

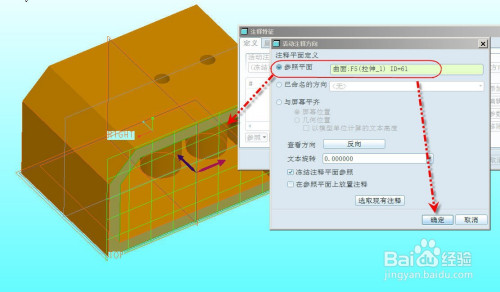

打消添加注释对话框后，返回【注释特征】对话框，点击【编纂偏向】，然后选择图示的端面作为参照平面，点击【确定】

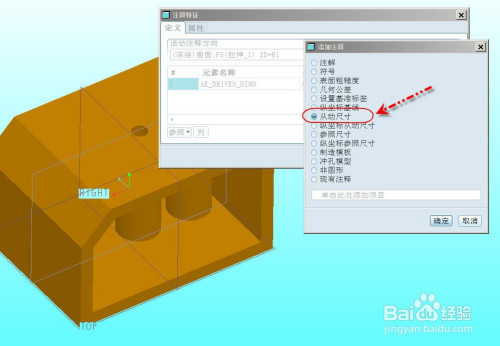

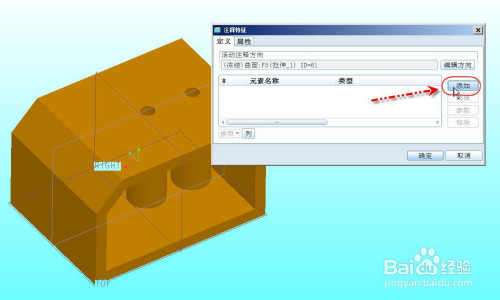

返回【注释特征】对话框，点击【添加】，然后在弹出的【添加注释】对话框中选择【从动尺寸】，点【确定】

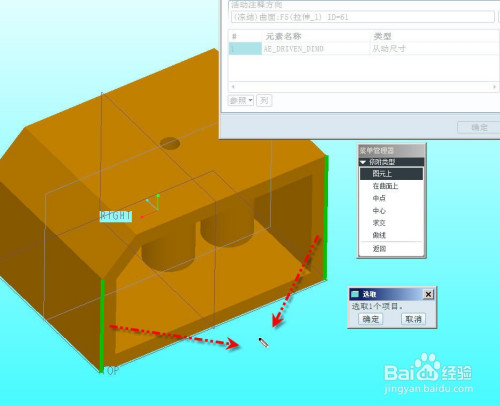

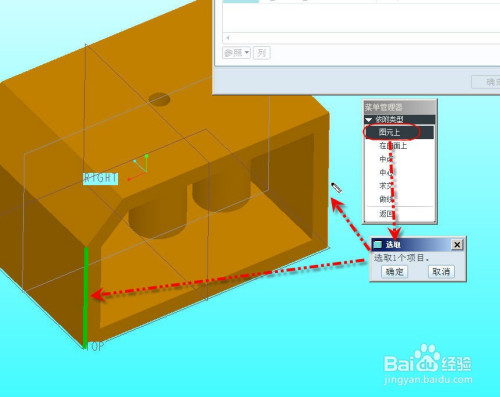

然后别离选择图示的两条竖鸿沟作为标注尺寸的参考

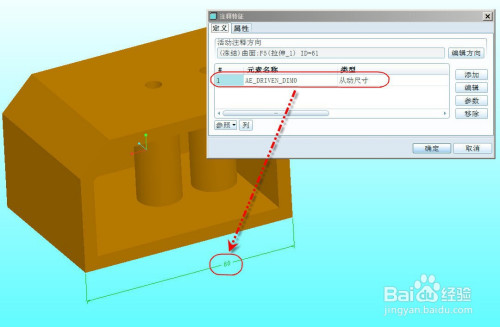

在大要中心位置按下鼠标中键放下尺寸，同时软件会在【注释特征】对话框的列表内添加一行从动尺寸的注释，如下图2所示。

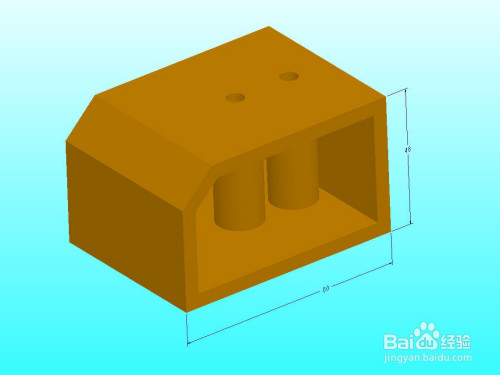

同样的方式可以添加其它尺寸，如图所示
END
注重事项
- 标注三维尺寸的注释时要注重地点平面和参考平面正偏向简直定
- 标注的尺寸是从动尺寸，是以尺寸不克不及直接驱动点窜模子，但模子点窜后从动尺寸会跟从更新。
