creo钣金柔性建模如何使用镜像指令

工具/原料

• creo软件
• creo7.0
• creo三维模子

方式/步骤

1. 1

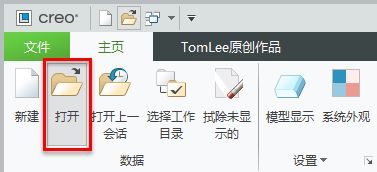

   启动creo软件，在creo界面中点击打开文件图标，打开一个creo模子文件。


2. 2

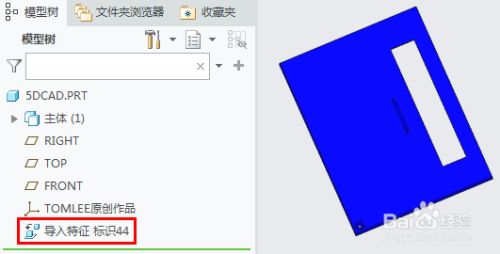

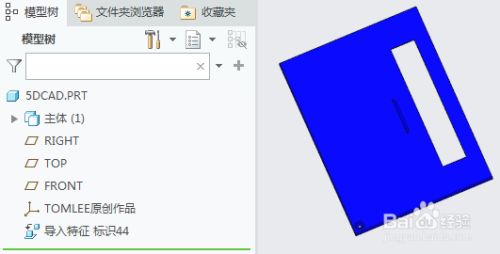

   这是一个导入模子，只有导入特征，模子树上没有creo参数化特征。


3. 3

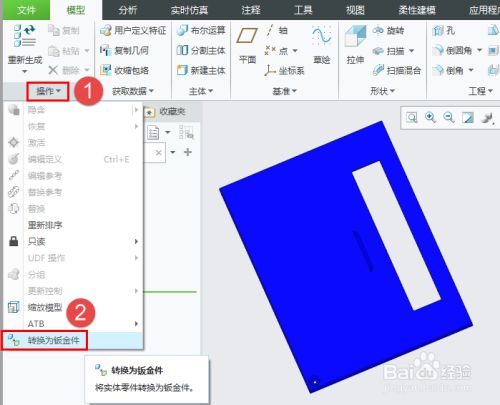

   首先我们要将导入的实体模子转换为钣金零件，模子选项卡下，点击“操作”右侧的黑色箭头，睁开的菜单中点“转换为钣金件”，启动钣金转换指令。


4. 4

   选择一个面作为钣金驱动曲面，然后软件会主动为您捕获到当前的壁厚尺寸，也可以本身直接输入点窜。


5. 5

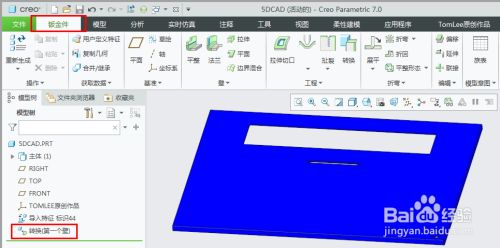

   完当作转换操作后，导入实体模子就转换为钣金零件，呈现钣金件选项卡，可以建立钣金特征。


6. 6

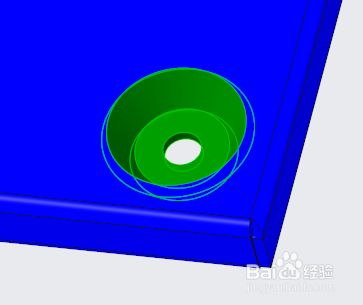

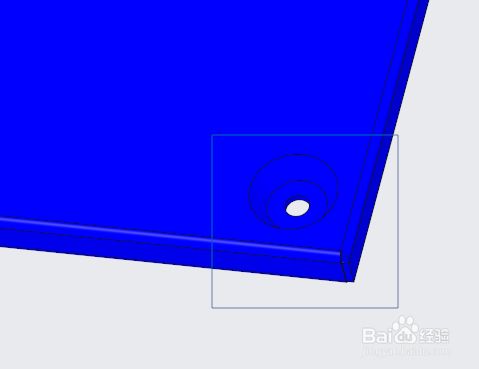

   先利用框选，将需要镜像的几何曲面全数选中，注重不要选到不需要的曲面。


7. 7

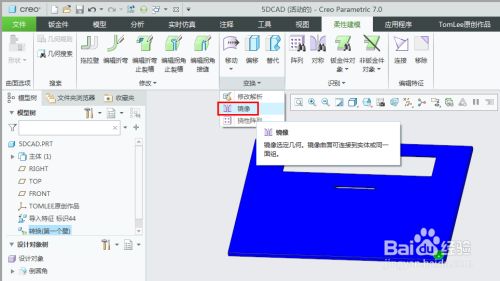

   然后功能选项卡从钣金件切换到柔性建模，然后点击“变换”旁的小箭头，在睁开的菜单中选择“镜像”，启动镜像指令。


8. 8

   在creo模子上选择一个基准平面来作为镜像平面。


9. 9

   完当作镜像平面选择后，就可以看到镜像几何呈现在新的对称位置。在没有参数化特征的导入模子中，我们利用柔性建模功能中的镜像指令，也可以快速完当作钣金几何的镜像操作。

   END

注重事项

• 钣金柔性建模选项卡下有一个镜像指令，可以对没有特征的钣金几何完当作镜像操作。
• 镜像指令可以实现对导入模子的快速点窜，而无需参数化特征。
