Cadence绘制原理图批量修改part属性(同page内)

工具/原料

• 电脑上预装Cadence ORCAD Capture CIS 17.2

方式/步骤

1. 1

   以Cadence的demo为例。打开demo Designs->选择DEMOJ.DSN.


2. 2

   选择LED的page，选择电阻R27的value属性，然后复制，粘贴到搜索框内，然后点击确认。


3. 3

   4个同为470ohm的器件同时被高亮，如图1所示；然后选择此中一个被高亮的器件，右键单击->选择Edit Property.. ->选择需要点窜的属性行，如value。->右键Edit->点窜为510


4. 4

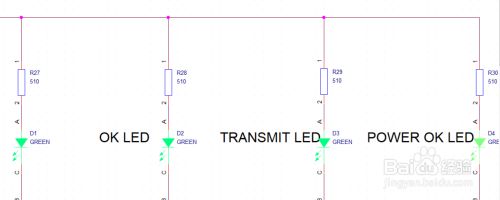

   回到page LED，不雅察R27~R30的value属性，全数被点窜为510

   END

注重事项

• 注重在搜索框中的下拉菜单中选Hight light选项
