solidworks如何绘制方管

工具/原料

• solidworks 2013
• win10 电脑

方式/步骤

1. 1

   第一步，打开软件进入solidworks工作界面，新建一个零件，进入画图界面；


2. 2

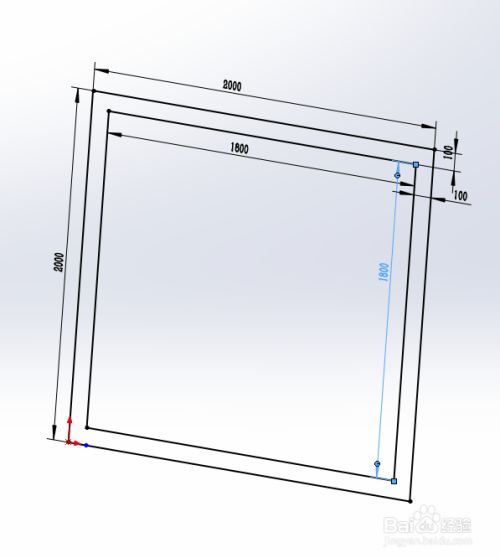

   第二步，选择上视基准面，操纵草图东西，绘制2000×2000m的正方形，等距实体100mm；


3. 3

   第三步，然后操纵拉伸号令，将方管桌子的整体外壳、增强筋都绘制出来；


4. 4

   第四步，点击东西栏中的抽壳号令，然后点击4个桌腿地点的面；


5. 5

   第五步，点击右上角的绿色对勾，完当作抽壳号令，即可完当作方管的绘制；

   END

总结

1. 1

   1.打开软件进入solidworks工作界面，新建一个零件，进入画图界面；

   2.选择上视基准面，操纵草图东西，绘制2000×2000m的正方形，等距实体100mm；

   3.然后操纵拉伸号令，将方管桌子的整体外壳、增强筋都绘制出来；

   4.点击东西栏中的抽壳号令，然后点击4个桌腿地点的面；

   5.点击右上角的绿色对勾，完当作抽壳号令，即可完当作方管的绘制；

   END

注重事项

• 以上是SolidWorks草图中如何绘制方管的方式，但愿对您有所帮忙42
