proe一般混合选择曲线创建实体

工具/原料

• proe软件
• proe5.0
• proe三维模子

方式/步骤

1. 1

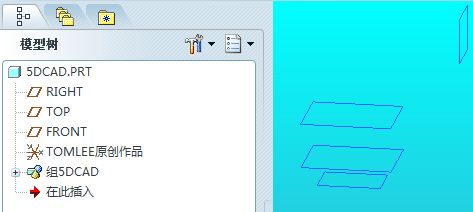

   启动proe软件，在proe界面点击打开文件图标，打开一个proe实体模子。


2. 2

   在proe界面的“插入”菜单，启动夹杂特征建立。

   指令位置：插入——夹杂——伸出项...（伸出项就是建立实体）。


3. 3

   在弹出的菜单办理器中，选择“一般”和“拔取截面”，点击完当作。


4. 4

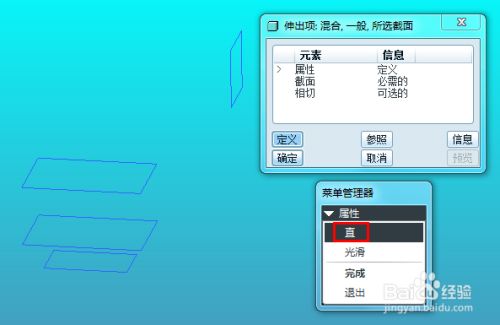

   接管默认的属性“直”，点击完当作，弹出曲线选择菜单。


5. 5

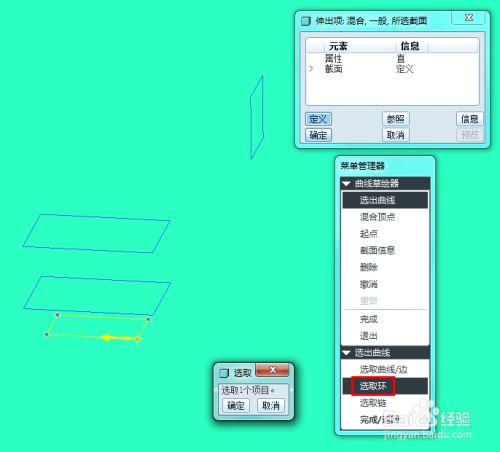

   因为是多段封锁曲线，利用“拔取环”的体例选择更便利。

   选择最下面的草绘曲线作为第一条曲线，黄色箭头暗示肇端点，点击完当作进入下一条曲线的选择。


6. 6

   同样的方式选择第二条曲线，黄色箭头暗示肇端点，点击完当作会弹出对话框，扣问您是否需要增添下一个截面，需要点是，不需要点否。


7. 7

   这里我们点“是”，然后进入第三条曲线的选择。选择曲线后，黄色箭头暗示肇端点，点击完当作会弹出对话框，扣问您是否需要增添下一个截面，需要点是，不需要点否。


8. 8

   这里我们点“是”，然后进入第四条曲线的选择。选择曲线后，黄色箭头暗示肇端点，点击完当作会弹出对话框，扣问您是否需要增添下一个截面，需要点是，不需要点否。


9. 9

   这里我们点“否”，不再需要继续曲线的选择。对话框点击预览，可以看到选择四条曲线完当作一般夹杂建立的实体结果。


10. 10

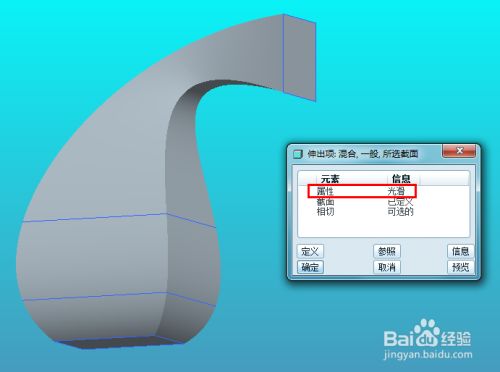

    默认是选择“直”属性的成果，可以在对话框双击属性改为“滑腻”，成果显示如下图。因为每个截面之间不再是直线毗连，而是样条线毗连，四个截面毗连后就是一个滑腻的实体外形。

    END

注重事项

• 需要在proe模子中事先建立好草绘曲线。
• 草绘曲线需要知足一般夹杂特征建立实体的要求。
