solidworks中两个圆柱如何测试相关距离

工具/原料

• solidworks 2013
• win10 电脑

方式/步骤

1. 1

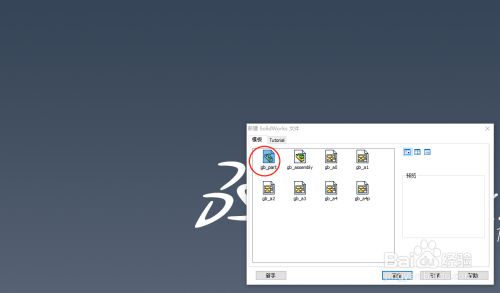

   第一步，打开软件进入solidworks工作界面，新建一个零件，进入画图界面；


2. 2

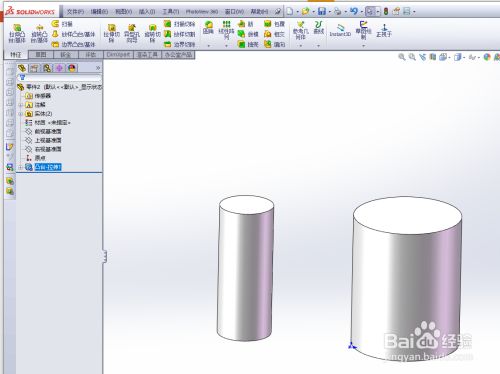

   第二步，操纵草图东西-圆，绘制两个圆形，半径别离为10mm,20mm，拉伸深度为50mm;


3. 3

   第三步， 选择评估东西栏的测量号令；


4. 4

   第四步，点击两个圆柱体的肆意两点，就可以显示两个点之间的中间距离（dx,dy,dz）；


5. 5

   第五步，若是想测量两个圆柱的中间轴之间的距离，可以切换测量体例，点击测量窗口中的图标，切换当作最小距离，即可看到测量值；

   END

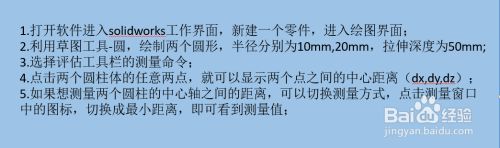

总结

1. 1

   1.打开软件进入solidworks工作界面，新建一个零件，进入画图界面；

   2.操纵草图东西-圆，绘制两个圆形，半径别离为10mm,20mm，拉伸深度为50mm;

   3.选择评估东西栏的测量号令；

   4.点击两个圆柱体的肆意两点，就可以显示两个点之间的中间距离（dx,dy,dz）；

   5.若是想测量两个圆柱的中间轴之间的距离，可以切换测量体例，点击测量窗口中的图标，切换当作最小距离，即可看到测量值；

   END

注重事项

• 以上是SolidWorks两个圆柱如何测试相关距离的方式，对您有所帮忙61
