shp格式转为CAD格式的数据转换方法（一）

工具/原料

• arcgis10.2

方式/步骤

1. 1

   shp格局转为CAD格局（DWG、DXF）的转换方式有良多种，这里给大师分享一种。用arcgis直接转换。


2. 2

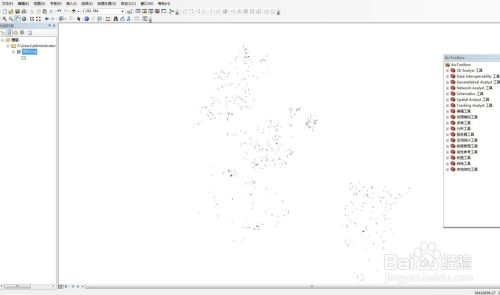

   1、打开arcgis，将待转换数据插手arcgis中，如下图所示。


3. 2
4. 3

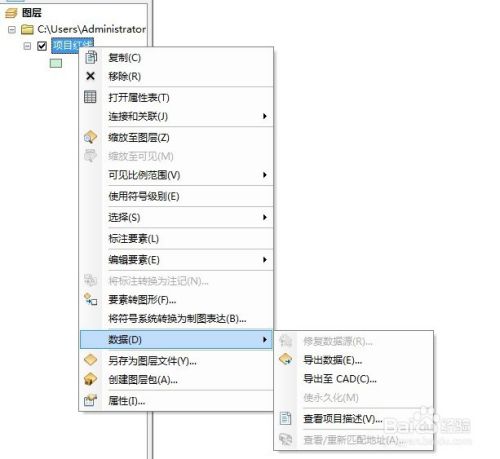

   2、鼠标右键点击数据，选择导出数据，选择导出至CAD，如下图所示。


5. 4

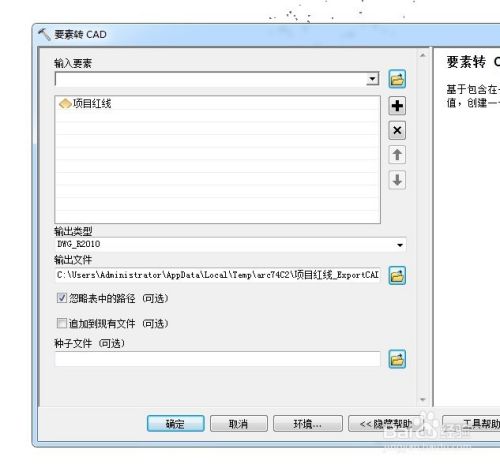

   3、弹出窗口，如下图所示，这是shp数据转换CAD数据的东西窗口。


6. 5

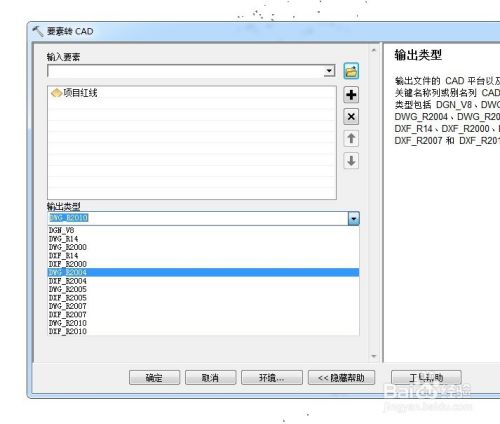

   4、选择转换的CAD版本，和CAD格局。如DWG或者DXF。如下图所示。


7. 6

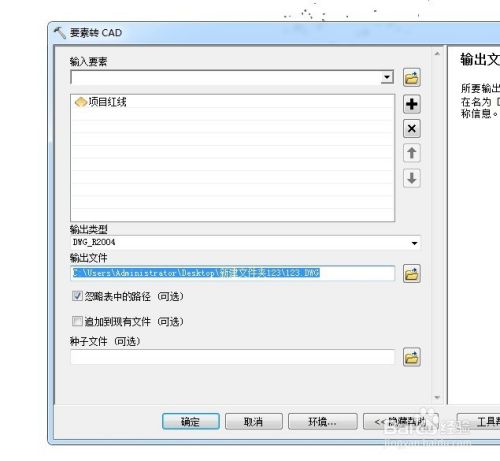

   5、然后再选择保留位置，如下图所示。能找的到位置即可。


8. 7

   6、shp格局数据转为CAD数据格局，转换完当作。如下图所示。
