工具/原料
- 电脑合用任何机型
- windows7/8/10
- AutoCAD2013
方式/步骤
- 1
打开AutoCAD 2013软件，进入软件作图界面；
- 2
点击建模东西栏中的【前视】切换到前视图后，点击【多段线东西】，按图示绘制一个五角星图案；
- 3

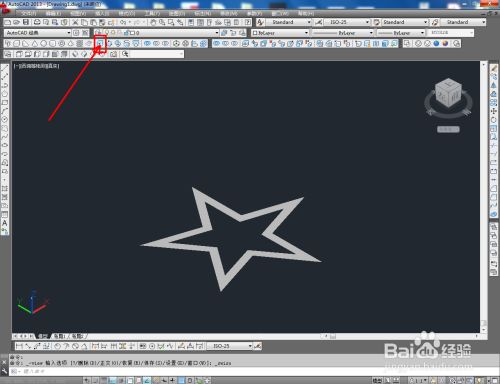

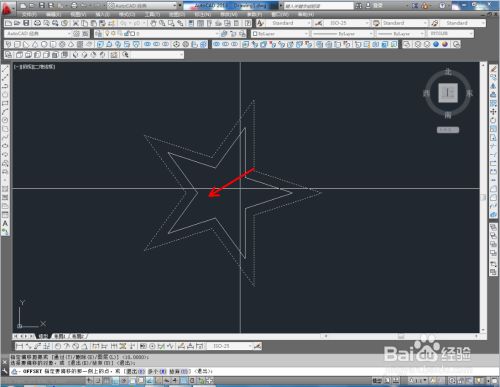

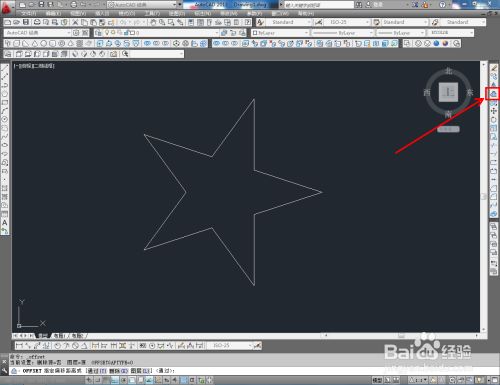

点击右边东西栏中的【偏移东西】，按图示对星形图案进行标的目的内偏移。点击【面域东西】，别离选中两五角星图案并依次按下空格键确认，生当作两五角星面域图案；
- 4

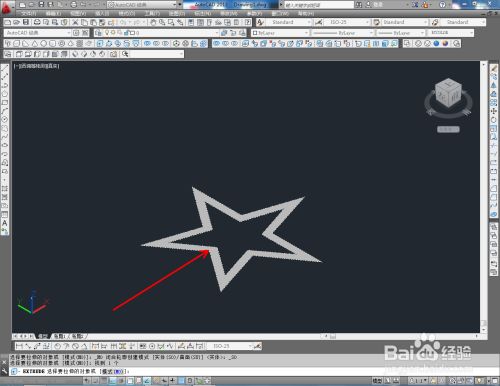

点击实体编纂东西栏中的【差集东西】，依次拾取两五角星面域图案并按下空格键确认，生当作五角星边框图案；
- 5

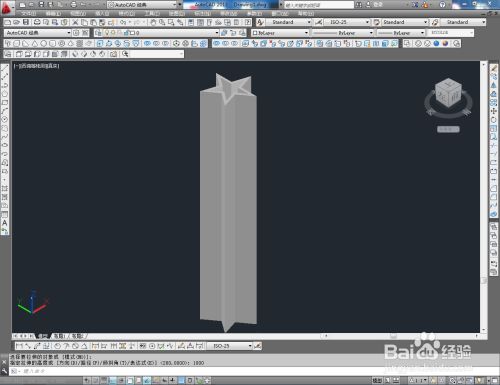

最后，点击建模东西栏中的【拉伸东西】，按图示将五角星边框图案进行标的目的上拉伸，生当作五角星管模子即可。以上就是关于CAD三维建模——五角星管束作方式的所有介绍。
