工具/原料
- 电脑合用任何机型
- windows7/8/10
- AutoCAD2013
方式/步骤
- 1
打开AutoCAD 2013软件，进入软件作图界面；
- 2

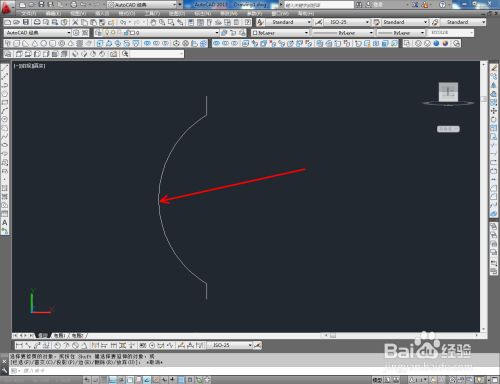

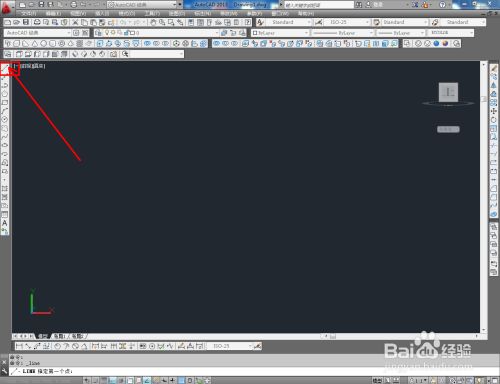

切换到前视图，点击【直线东西】绘制出图示两条直线后，点击【圆弧东西】按图示绘制出圆弧线并将直线的端点毗连起来；
- 3

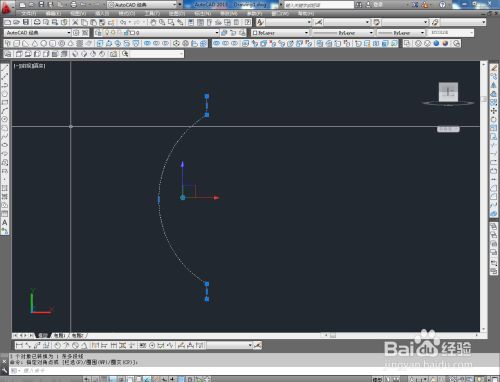

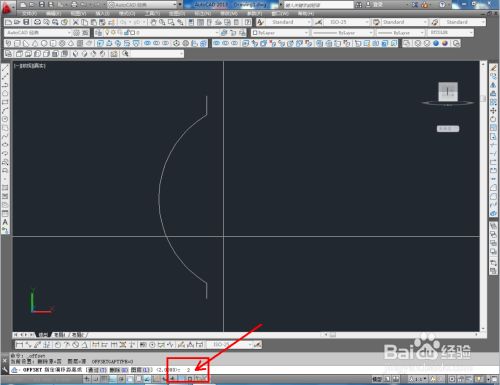

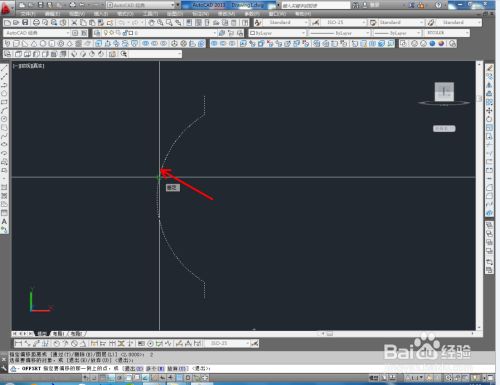

选中直线和圆弧线，点击【归并东西】将边线归并为一体后，点击【偏移东西】按图示对归并好的边线进行偏移操作；
- 4

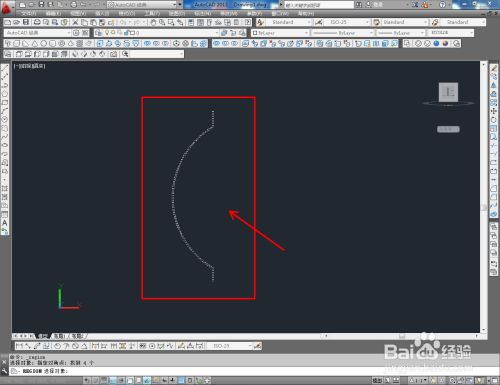

点击【直线东西】用直线将两条多段线的端点毗连起来后，点击【面域东西】，框选整个图案并按下空格键确认，生当作吸水球截面图案；
- 5

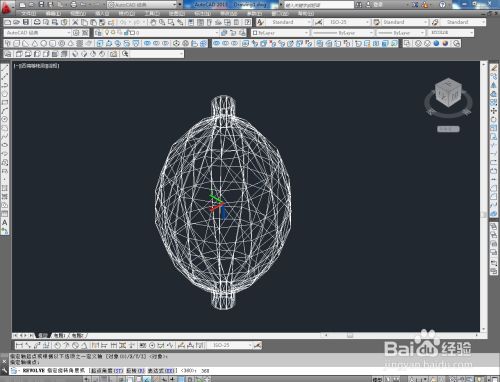

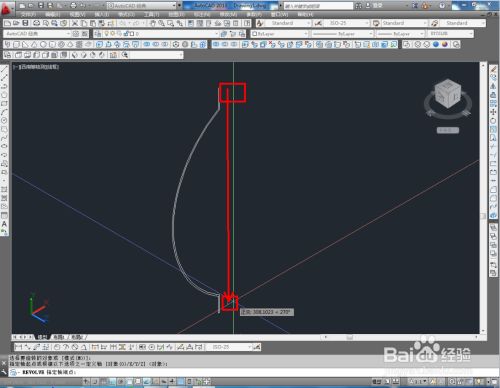

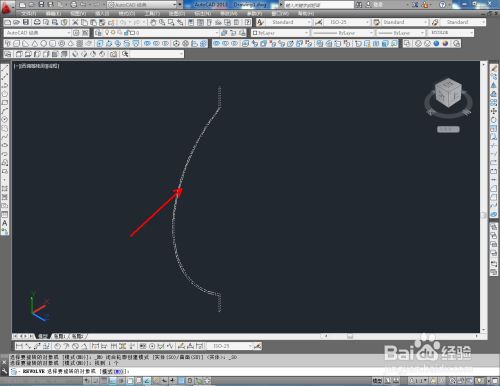

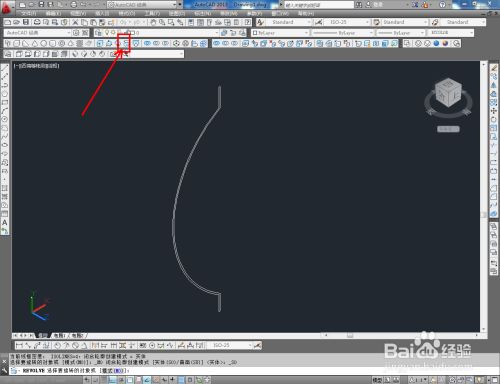

切换到西南视角后，点击【扭转东西】，选中吸水球截面图案并确定好扭转轴后，在号令栏中输入扭转角度：360并按下空格键确认，生当作吸水球模子；
- 6

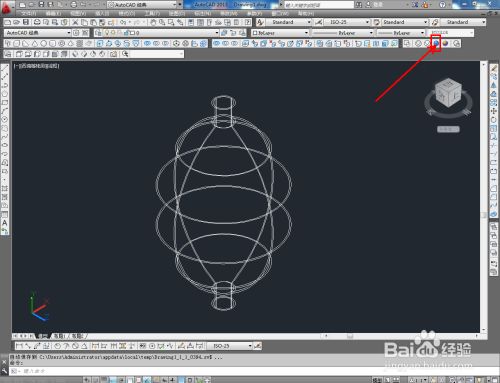

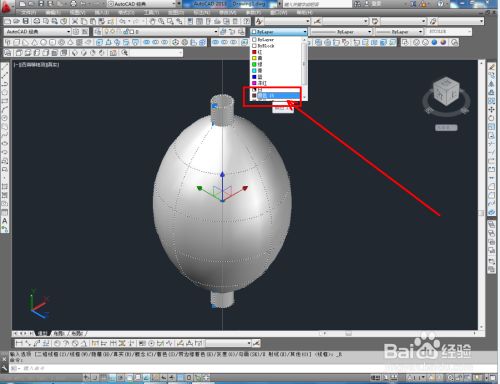

切换到实体显示样式后，点击【颜色节制】按图示为吸水球模子设置好颜色即可。以上就是关于CAD三维建模——吸水球建造方式的所有介绍。
