工具/原料
- 电脑合用任何机型
- windows7/8/10
- AutoCAD2013
方式/步骤
- 1

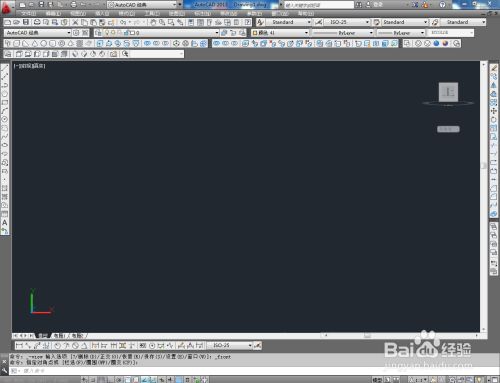

打开AutoCAD 2013软件，进入软件作图界面；
- 2

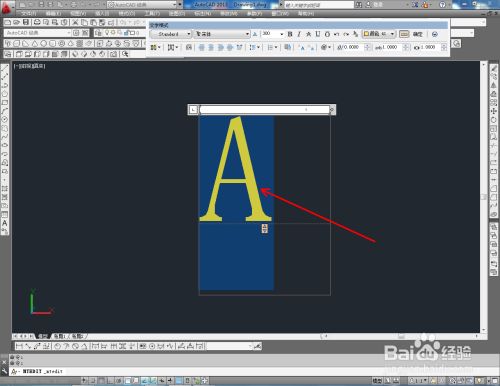

切换到前视图，点击【文字东西】按图示建造出一个字母“A”并设置好字母的字体和大小参数；
- 3

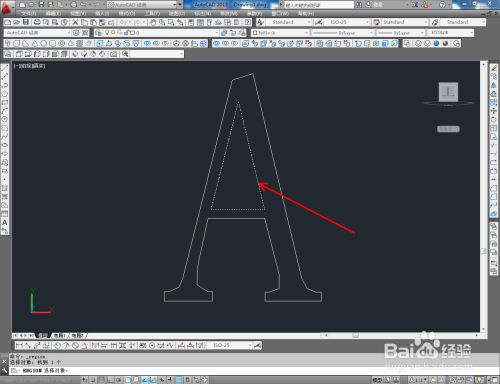

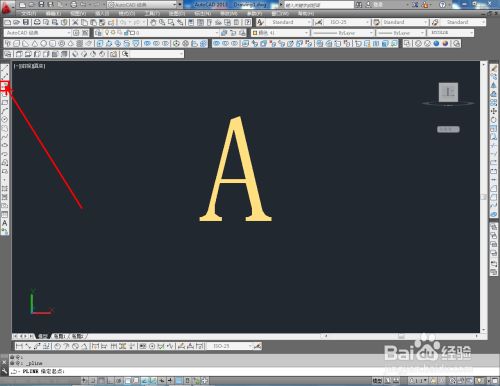

点击【多段线东西】，按图示对字母轮廓进行描边操作，绘制出字母轮廓图案（如图所示）；
- 4

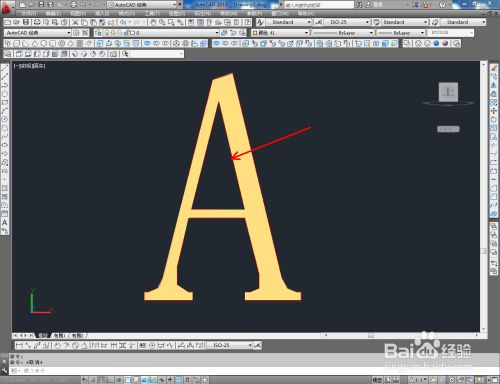

点击【面域东西】，依次选中字母两轮廓图案并按下空格键确认，生当作两面域图案。点击实体编纂东西栏中的【差集东西】，依次拾取两面域图案并按下空格键确认，生当作字母面域图案；
- 5

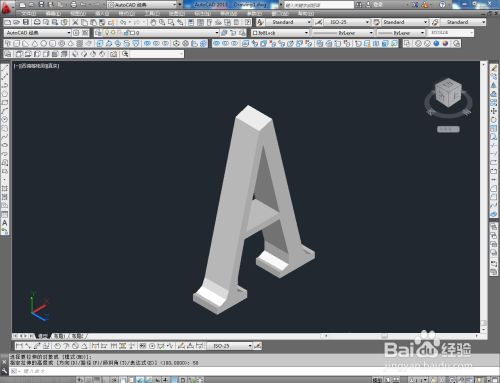

切换到西南视图，点击建模东西栏中的【拉伸东西】，选中字母图案并按下空格键，在号令栏中输入拉伸高度并按下空格键确认，生当作字母模子；
- 6

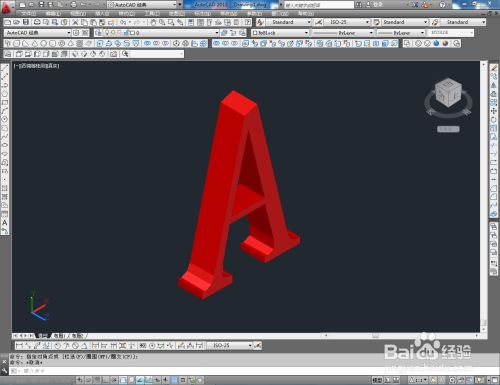

最后，点击【颜色节制】，按图示为字母模子设置好颜色即可。以上就是关于CAD三维建模——立体字母建造方式的所有介绍。
END
