CAD中圆形变成多边形了怎么办

工具/原料

• 联想ThinkVision
• 微软Windows 7旗舰版
• AutoCAD2014

方式/步骤

1. 1

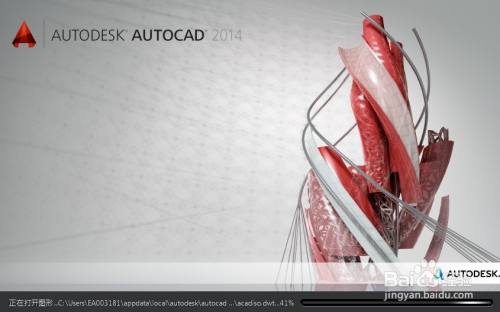

   首先，在电脑桌面上快速打开AutoCAD软件，软件启动大约需要十几秒钟，电脑设置装备摆设越高，启动时候越短。


2. 2

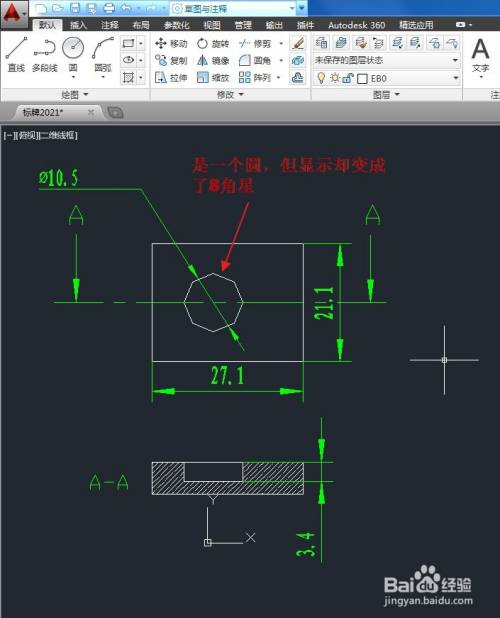

   这里，我们打开一张DWG图纸，这时发现图形中的圆形酿成了多边形，没有了弧度，这时要考虑从头设置显示精度。


3. 3

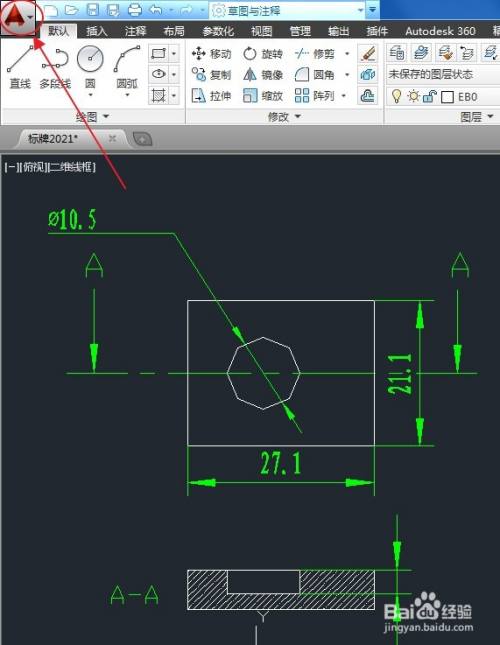

   在AutoCAD 2014版本中，点击界面最左上角的红色图标，该图标近似于系统设置按钮，经由过程该功能可以进入到显示精度设置页面。


4. 4

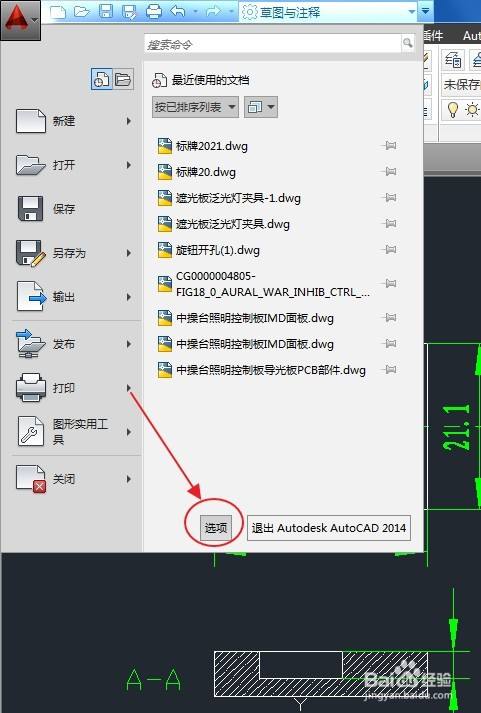

   点击系统设置按钮之后，会在该按钮旁边弹出一个窗口，在该窗口中可以对图纸进行保留等操作，这里点击右下方的“选项”。


5. 5

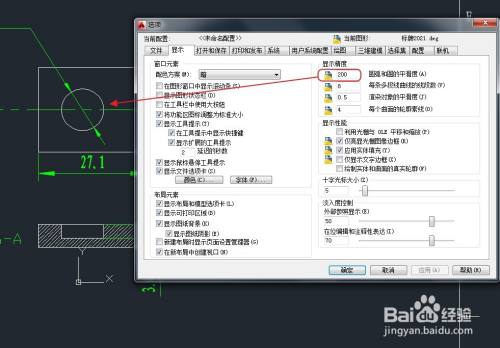

   随后便进入到“选项”设置窗口，此中有一条“圆弧和圆的光滑度”设置选项，我们可以输入一个较大的值来预览结果，好比设置为200，点击“应用”查看结果，若是结果不睬想，继续点窜该参数即可。

   END

注重事项

• 圆弧和圆的光滑度需要设置在合适的参数上，不克不及让圆弧和圆酿成线段。
