工具/原料
- 联想s3
- Windows10
- cad2021
方式/步骤
- 1
设置格局经度单元
打开CAD，新建空白文件，点击菜单中的 格局->单元，设置经度为“0”，单元为“毫米”，设置完毕点击确定。
- 2

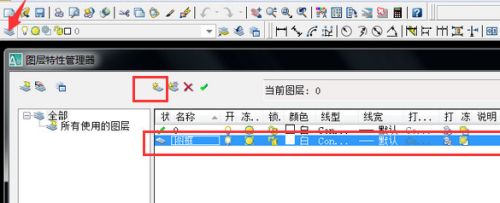

打开图层办理器
打开图层办理器，一个图框图层。
- 3
在画图里面画一个矩形
在画图里面选择矩形，或者输入指令 REC，画一个长度为297mm，宽度为210mm的矩形。
- 4
绘制图纸区域
绘制图纸区域，按尺度预留装订线的环境，图纸区域距图框为5mm。利用偏移指令：o ，将绘制的矩形标的目的内偏移5mm。调整内侧矩形的左边框，左边框距离左图框为25mm。
- 5

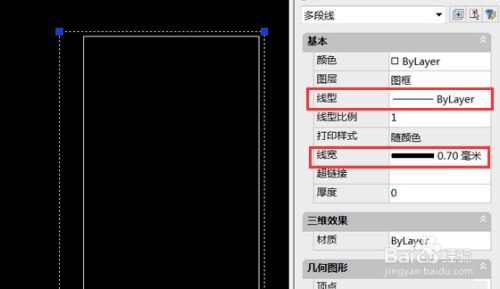

设置属性
选定外边框，右击设置属性，把线型设置为线性，线框0.7mm。
- 6

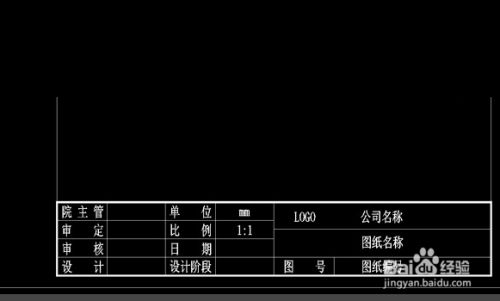

绘制题目栏
题目一般需要包含：公司名称，图纸名称，图纸编号，图例，图纸单元，日期，设计人等信息。
END
