CAD标注样式如何设置

工具/原料

• 联想拯救者Y700
• Windows7
• CAD2015

方式/步骤

1. 1

   打开电脑进入桌面，打开已经安装好的CAD软件，鄙人图中找到标签菜单。


2. 2

   下一步，鼠标右键点击尺寸，鄙人拉菜单中找到尺寸样式，然后点击，如下图所示。


3. 3

   计较机将会弹出注释样式办理对话框，在对话框中单击点窜，如下图所示。


4. 4

   完当作上面步调后进入下一步，显示“更改标注样式”对话框，窗口中分歧的标签页有分歧的功能调整，如下图所示。


5. 5

   在ModifyNoteStyle“点窜标注样式”对话框中，右图用于预览调整后的衬着结果，如下图所示。

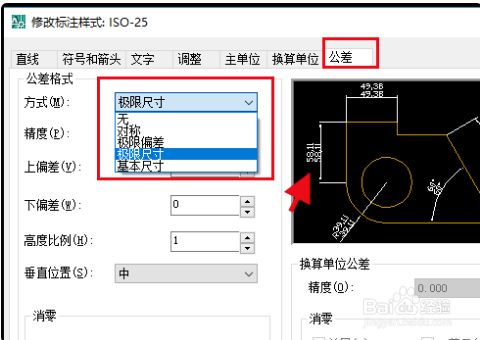

6. 6

   接下来，在公役设置的选项卡上，您可以设置如何标注公役，并预览右边的内容，如下图所示。


7. 7

   最终，外形的尺寸可以被标注，而且可以看到设置是否合适要求，如下图所示。

   END
