圆管面积怎么算

圆管怎么做90度弯头

工具/原料

• 联想ThinkVision
• 微软Windows 7旗舰版
• CATIAV5R21

方式/步骤

1. 1

   打开CATIA软件，点击“Start”，选择“Generative Shape Design”。


2. 2

   选择YZ平面，进入到草图编纂器，绘制一个外径20毫米、内径15毫米的圆管横截面。


3. 3

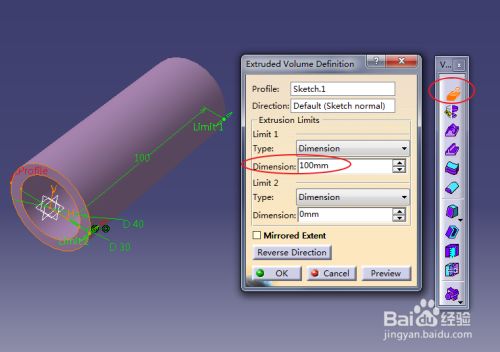

   点击“Volume Extrude”东西，在Dimension中输入长度为100毫米，点击“OK”即可绘制出圆管。


4. 4

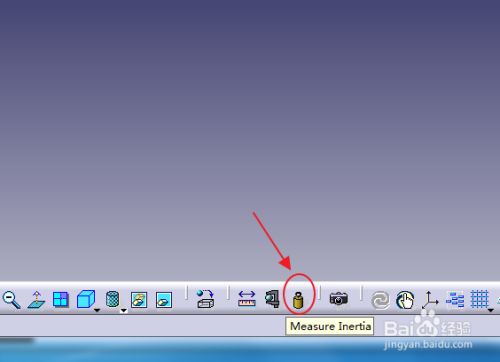

   在软件界面的下方点击“Measure Inertia”东西。


5. 5

   选中方才成立的圆管实体，此时就能看到在“Area”一栏标注概况积为0.023平方米，该面积为上下两个圆环面积加上外概况积再加上内概况积。

   END

注重事项

• 对于质量、体积等也可以经由过程测量按钮直接计较得出。
