如何在CAD制图中加入指北符号

如何在CAD制图中加入指北符号?下面大家跟着小编一起来看看吧,希望对大家有所帮助。

工具/原料

  • 联想拯救者Y700
  • Windows7
  • cad2016

方式/步骤

  1. 1

    打开CAD,然后单击圆东西,见下图,转到下面的步调。
  2. 2

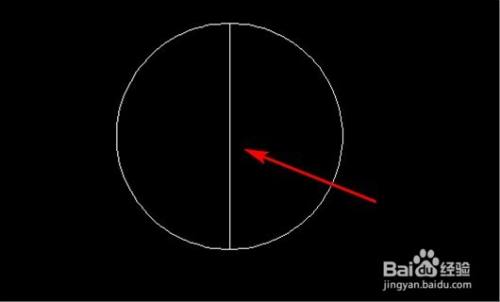

    完当作上述步调后,画一个圆,然后画一个圆的中间辅助线,见下图,转到下面的步调。

  3. 3

    完当作上述步调后,按照中间辅助线绘制一条斜线,见下图,转到下面的步调。

  4. 4

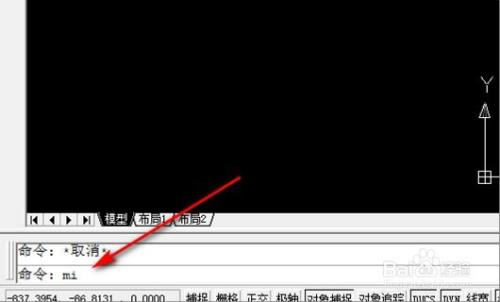

    完当作上述步调后,输入镜像号令“MI”并确认,见下图,转到下面的步调。

  5. 5

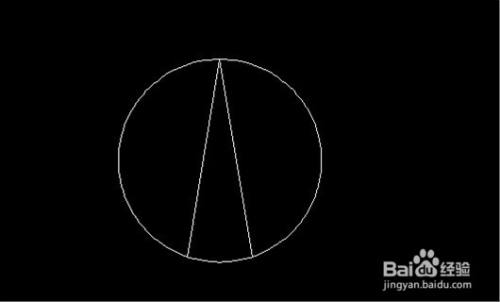

    完当作上述步调后,选择刚绘制的斜线,并在镜像后删除中间线,见下图,转到下面的步调。

  6. 6

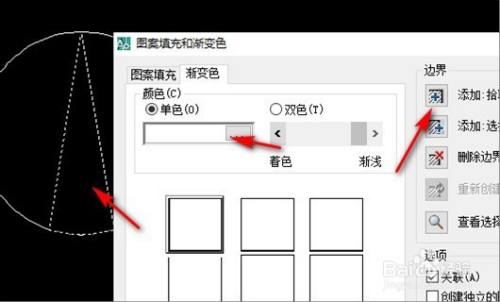

    完当作上述步调后,输入“H”进入填充页面,选择填充并填充白色,见下图,转到下面的步调。

  7. 7

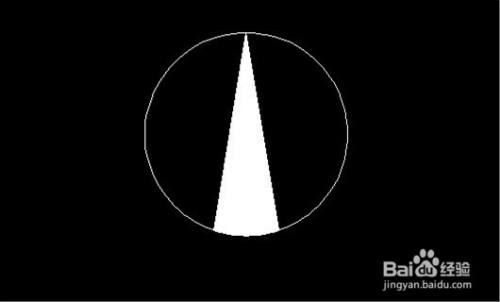

    完当作上述步调后,添加确定,只需填充箭头即可,见下图,转到下面的步调。

  8. 8

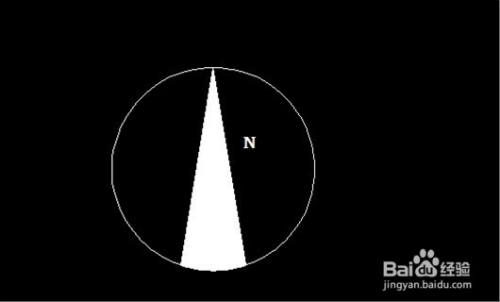

    完当作上述步调后,只需在末从头至尾输入一个N字符即可,见下图。这样,就解决了这个问题了。
