工具/原料
- magicbook
- Windows11
方式/步骤
- 1

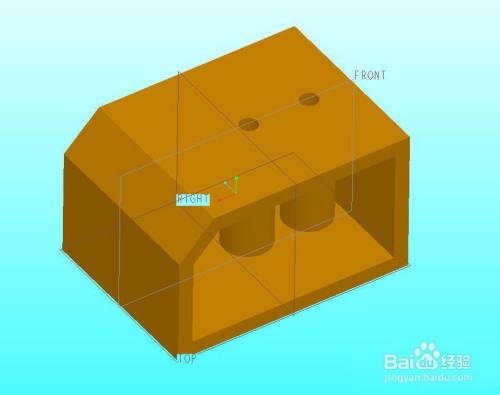

1、打开待进行三维尺寸的零件模子，我们将在其长进行三维尺寸标注。
- 2

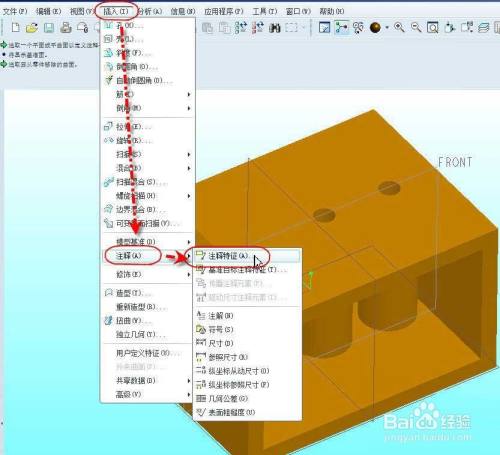

2、从【插入】菜单中选择【注释】，然后选择【注释特征...】,打开【添加注释】对话框，直接点击【打消】
- 3
3、打消添加注释对话框后，返回【注释特征】对话框，点击【编纂偏向】，然后选择图示的端面作为参照平面，点击【确定】
- 4
4、返回【注释特征】对话框，点击【添加】，然后在弹出的【添加注释】对话框中选择【从动尺寸】，点【确定】
- 5

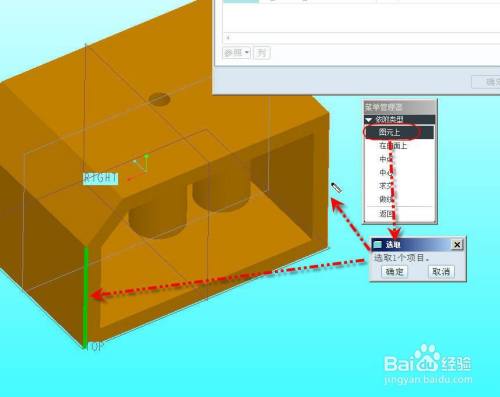

5、然后别离选择图示的两条竖鸿沟作为标注尺寸的参考
- 6

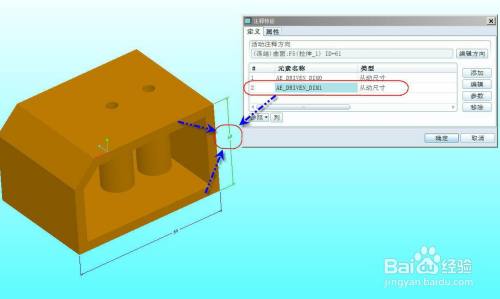

6、在大要中心位置按下鼠标中键放下尺寸，同时软件会在【注释特征】对话框的列表内添加一行从动尺寸的注释
- 7
7、同样的方式可以添加其它尺寸，如图所示
END
