工具/原料
- 达索Solidworks
- windows10
- Solidworks2021
方式/步骤
- 1
打开Solidworks软件，点击“新建”。Solidworks弹出“新建Solidworks文件”对话框，点击“新建Solidworks文件”对话框左下角的“高级”。
- 2

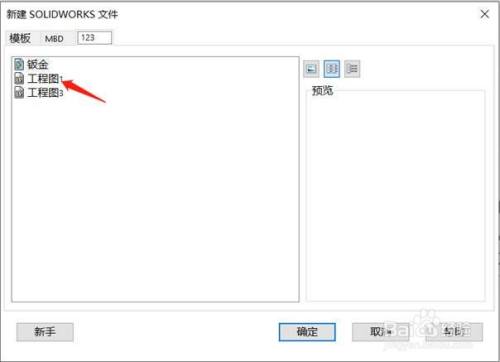

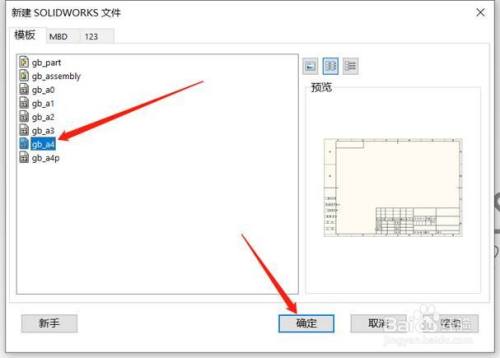

在系统弹出的“新建Solid works文件”高级对话框中选择对应尺寸的工程图模板，然后点击“确定”。在这里我以gb-a4（国标，A4纸张）举例。
- 3

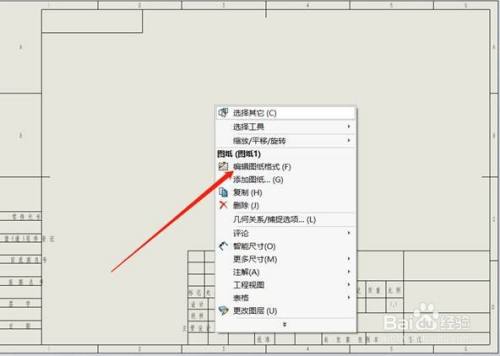

进入Solidworks工程图绘制界面，然后右键，在弹出的东西栏中点击“编纂图纸格局”。
- 4

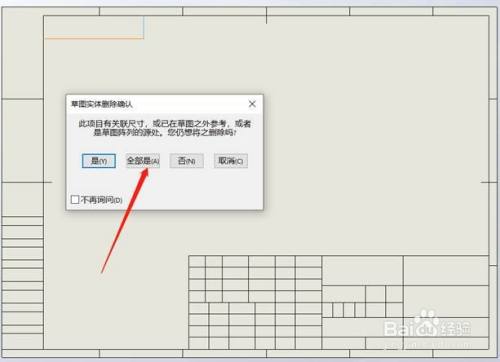

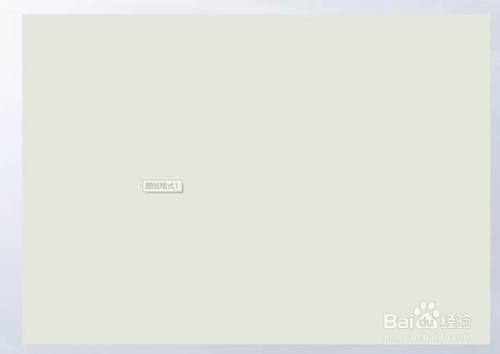

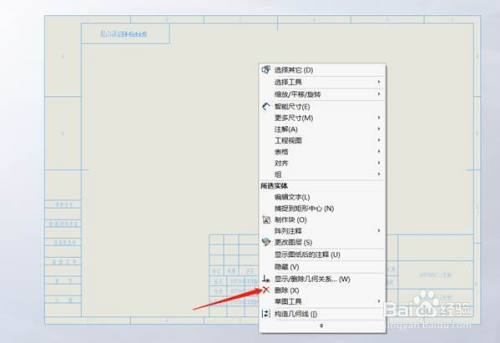

在进行新的工程图模板建造之前，我们可以先把旧模板的题目栏和图框框选然后右键删除。
- 5

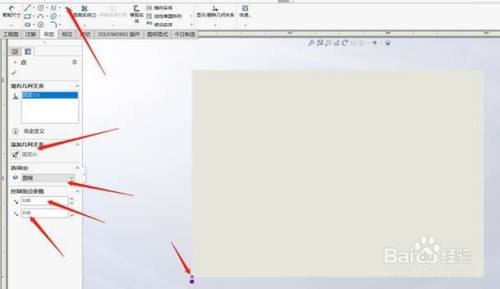

点击东西栏>草图>点，在坐标（x，y）=（0，0）处绘制一个草图点，并在“添加几何干系”那一栏点击“固定”注重：该草图点应绘制在图框层，该点本家儿要用来固定图框和题目栏。
- 6

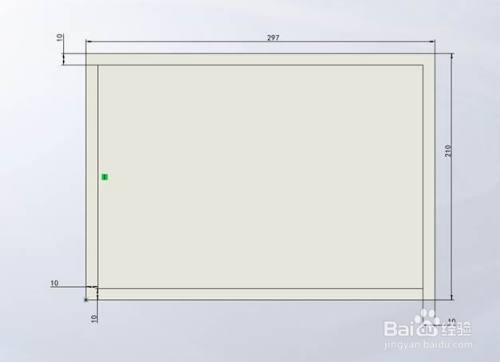

然后从（0，0）点起头起头绘制图框线，并用“智能尺寸”进行约束。
- 7

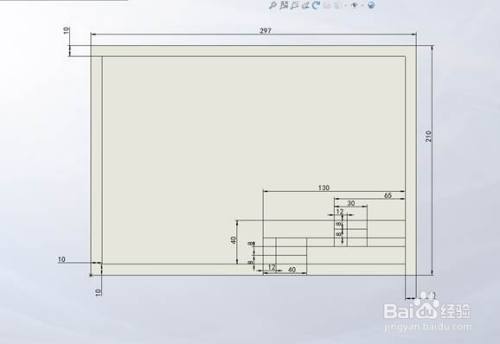

添加题目栏，同样利用“智能尺寸”进行约束
- 8

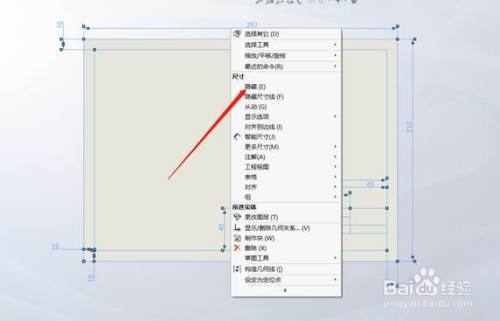

框选所有尺寸，右键点击此中一个尺寸，在弹出的快捷栏中点击“埋没”。
- 9

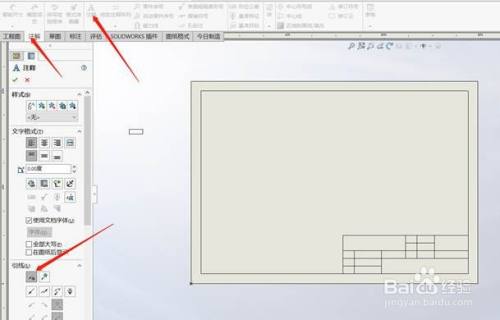

在题目栏中添加文字，在东西栏中选择注解>注释。在注释属性中引线栏选择无引线。然后添加题目栏中的文字。
- 10

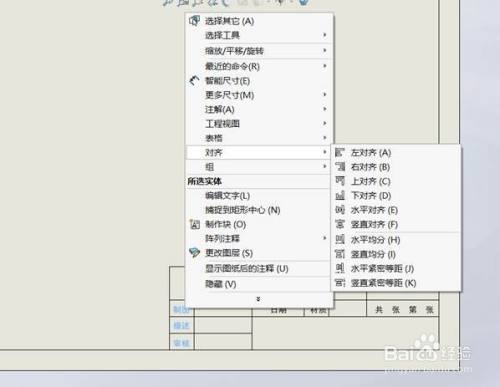

在编纂题目栏中的文字时，可以利用对齐东西进行调整。
- 11

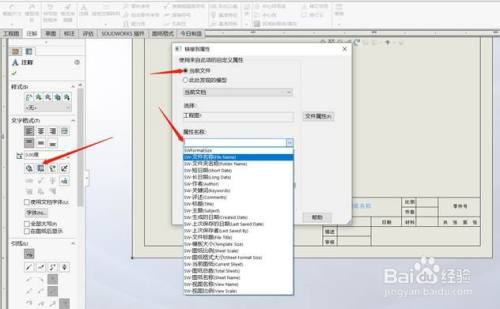

编纂完当作今后，添加属性链接。左键点击要添加属性链接的注释文字。在注释属性中点击“链接到属性”，这里以《图纸名称》举例。依次添加下面所需要的属性链接。
- 12

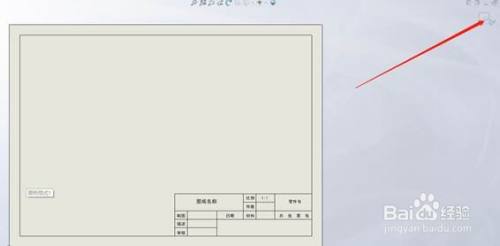

添加属性链接今后点击右上角的退出图标，退出图纸格局编纂模式。
- 13

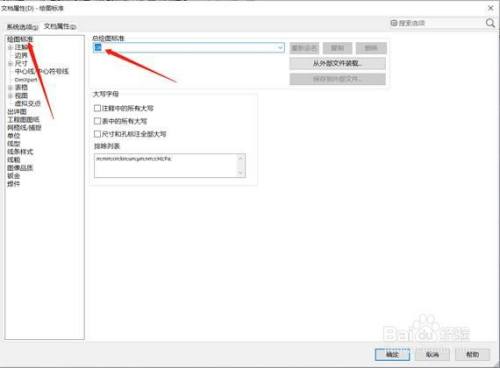

打开系统选项>文档属性>画图尺度，点窜为国标。
- 14

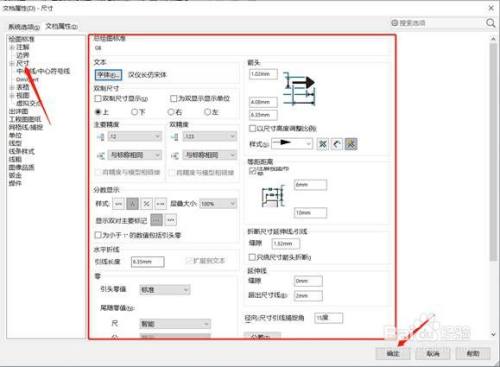

调整尺寸中的各项参数，如尺寸大小、字体、引线类型等参数，然后点击确定。
- 15

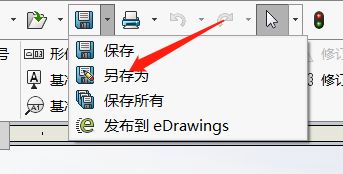

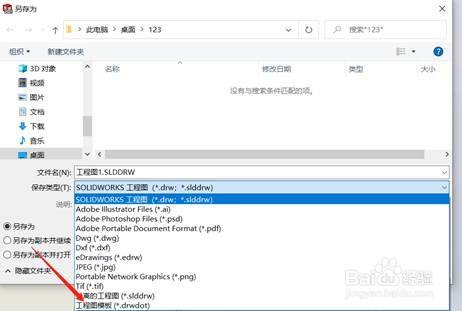

然后另存为工程图模板格局
- 16
把另存的工程图模板，添加到文件模板文件夹内，我们就能正常利用了。
END
