工具/原料
- 惠普hp-1200
- CAD2017
- win7.0
方式/步骤
- 1
打开CAD之后在画图菜单里找到卵形选项，如图所示：
- 2

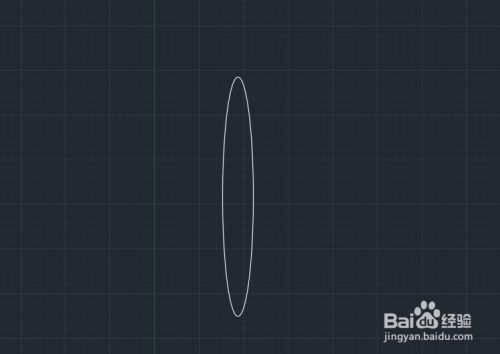

选择卵形选项我们画出一个立起来的卵形作为凸透镜，如图所示：
- 3

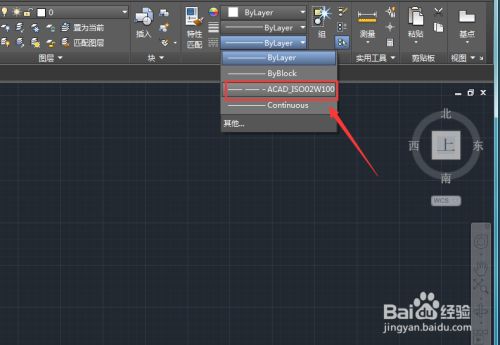

画好凸透镜之后再在画图菜单哪里找到直线选项，然后设置线型为虚线，如图所示：
- 4

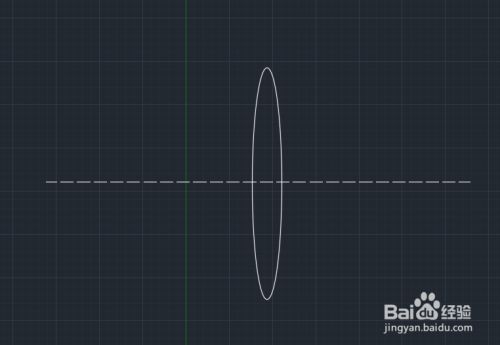

利用虚线我们画出凸透镜的中间线，，如图所示：
- 5
画好凸透镜的中间线之后，我们再画出凸透镜的核心，然后再在注释里找到文字选项，如图所示：
- 6
选择文字选项我们对核心进行标注，如图所示：
- 7
再在画图菜单里找到直线选项，设置线型为实线，如图所示：
- 8
我们画出平行于中间线的两条入射光线，然后在标上箭头，这样我们就把凸透镜的三条特别的线画好了，如图所示：
END
