怎样创建模拟数字逻辑符号

工具/原料

• 朴直　T249
• windows 10
• 亿图图示 2019

方式/步骤

1. 1

   打开亿图图示软件，进入其本家儿界面中；


2. 2

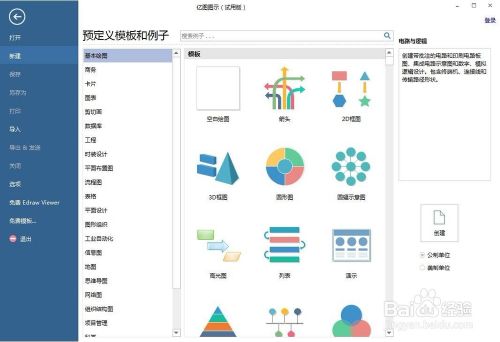

   在预界说模板和例子中点击工程；


3. 3

   双击电路与逻辑；


4. 4

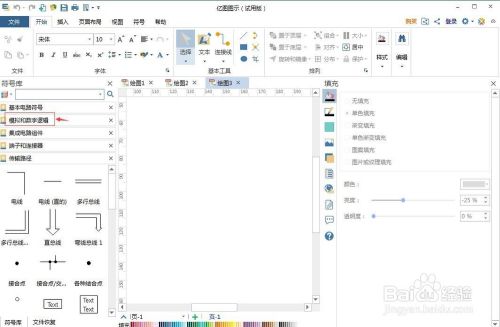

   在呈现的页面点击模拟和数字逻辑；


5. 5

   呈现各类模拟和数字逻辑符号，如下图；


6. 6

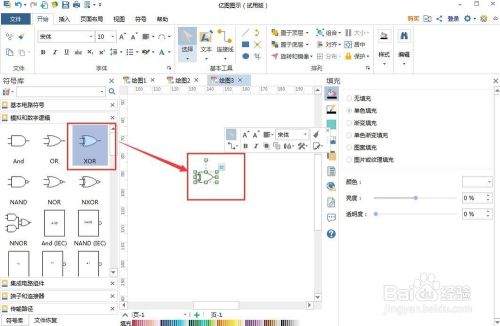

   找到本身需要的符号，如XOR，将其拉到编纂区中；


7. 7

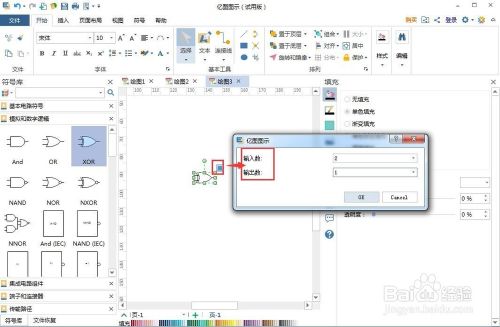

   点击右上角的矩形按钮，打开设置逻辑门对话框，呈现输入数和输出数；


8. 8

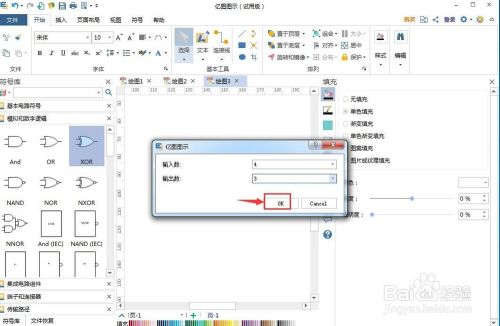

   按照需要输入好数值后按ok；


9. 9

   用这样的方式，我们就可以很是便利地建立需要的模拟数字逻辑符号。
