solidworks中如何更改原本规定的三视图方向

工具/原料

• 联想拯救者Y700
• Windows7
• solidworks2018

方式/步骤

1. 1

   打开一个实例的零件模子，为了便利展示，将此中的三个基准面都显示出来。


2. 2

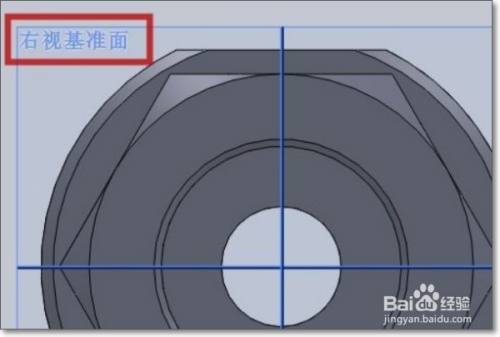

   按键盘上的空格键，呈现“偏向”对话框时，点击“前视”，可见是以“前视基准面”（图中红框）为正视的。


3. 3

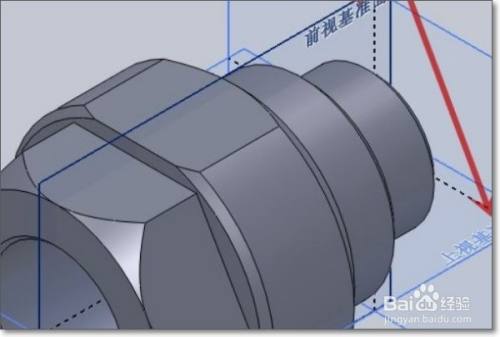

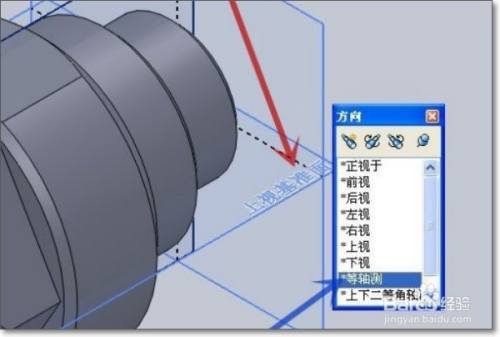

   再点击“轴测图”（图中蓝色箭头所指），可见三个基准面的位置如下图所示。


4. 4

   筹办将本来的“右视”改为“前视”，在“偏向”对话框中点击“右视”（图中红色箭头所指），可见今朝是以“右视基准面”为正视的。


5. 5

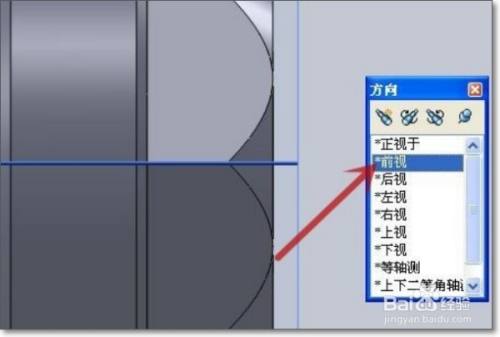

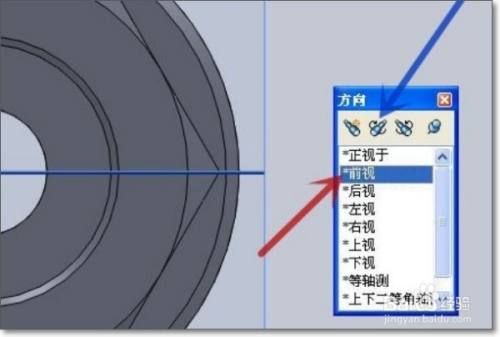

   点击“前视”（图中红色箭头所指），再点击“更新尺度视图”按钮（图中蓝色箭头所指）。


6. 6

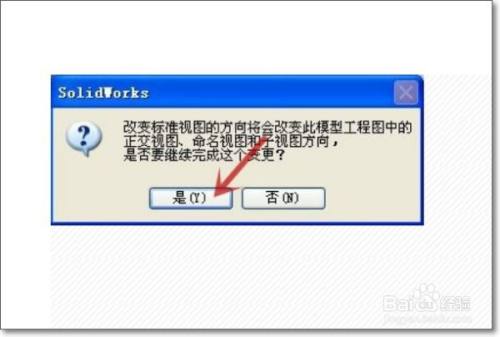

   在弹出的对话框中点击“是”（图中红色箭头所指）。


7. 7

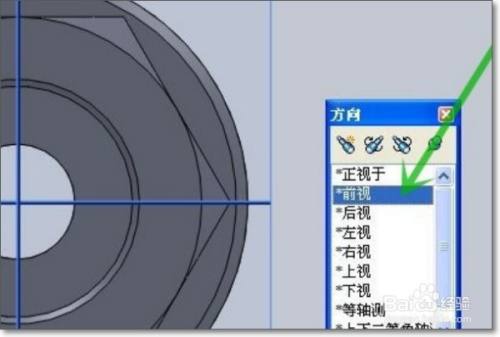

   可见“前视”（图中绿色箭头所指）酿成了以“右视基准面”为正视了。


8. 8

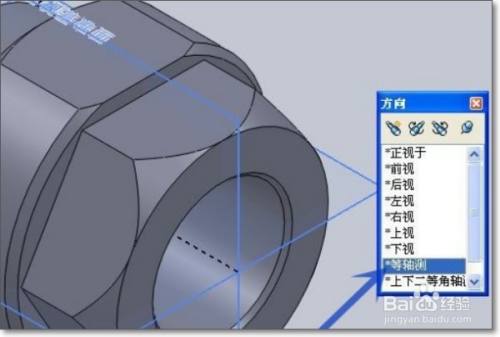

   再点击“轴测图”（图中蓝色箭头所指），可见三个基准面的位置发生了转变（图中红色箭头所指），零件的位置当然也就与本来分歧了。


9. 9

   完当作尺度视图的更改。

   END
