工具/原料
- 联想拯救者Y700
- Windows7
- CATIA2016
方式/步骤
- 1
先打开模子，非论零件图仍是其总装均可，如下图，打开了一个零件，需要进行其图纸绘制，采用软件中工程模块直接生当作。
- 2
接着，连结在零件界面，不需封闭，直接点起头，找到工程制图，利用这一模块，进行基于模子的图纸快速生当作。
- 3
刚起头添加了某一种视图后，右上角有个操作盘，如下图，中心两个弯曲箭头，可用来节制扭转，可以用其微调。
- 4

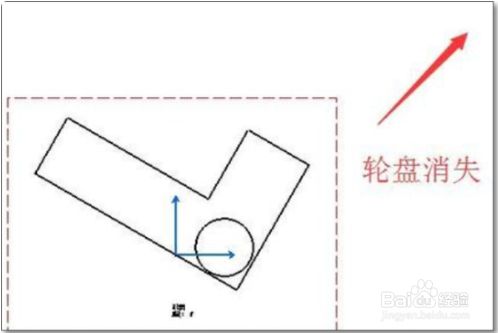

可是当鼠标点击了空白处，暗示已经确认此视图，除非删除此视图，再次成立，不然此轮盘再也不会呈现，所以需要其他体例，对其进行扭转。
- 5

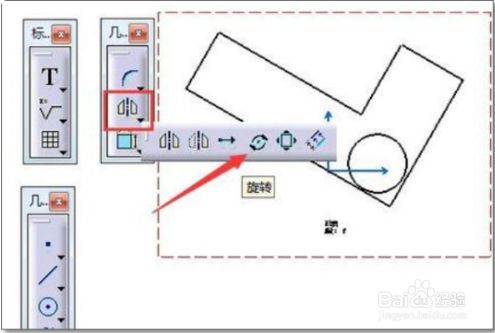

此时逗留在制图模块，将东西栏一项一项拖出，可以找到图示对称图标，点击小三角睁开后，此中有扭转，利用此东西，即可对已确认的图形，进行肆意扭转。
- 6
点击扭转东西后，箭头处图标一样，点选一个位置，确定基点，如不确定，可看到扭转界面，良多选项呈灰色。
- 7

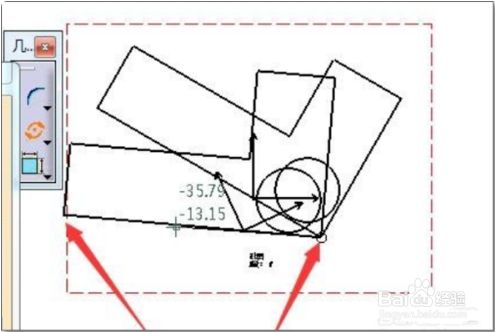

继续点一点，确定出线，这样才可确定出扭转基准。
- 8
完当作结果图。
