CAD如何借助辅助线完成图形定点绘制

工具/原料

• 台式机AE129
• Windows10
• AutoCAD2018

方式/步骤

1. 1

   首先，在CAD文档中操纵直线号令绘制一条直线。


2. 2

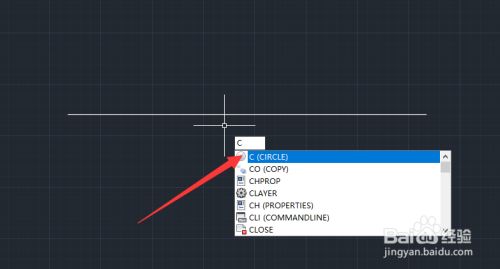

   接下来我们按键盘的空格键并输入如图所示的指令，以实现圆的绘制操作。


3. 3

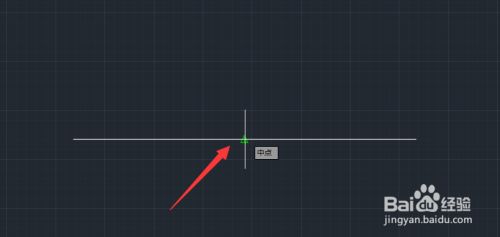

   在正式绘制圆之前，我们首先将鼠标放置到响应的点，以捕获对应的终点之后，直接将鼠标标的目的一并输入响应的相对移动的元素数目。


4. 4

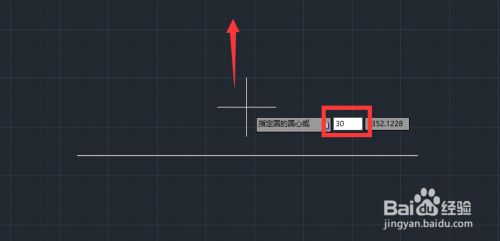

   之后我们用鼠标点击以确定原点的位置，接着输入下一个位置的距离。


5. 5

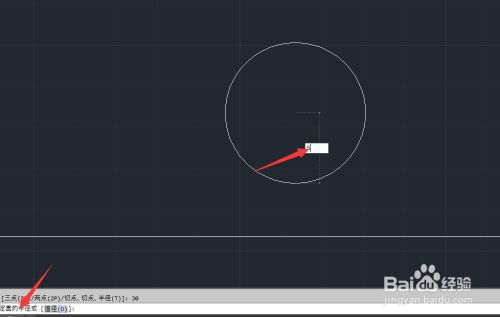

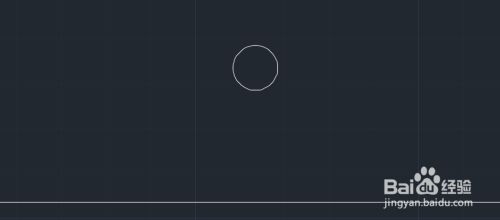

   之后，我们移动鼠标在想要遏制或输入圆的半径已已完当作圆的绘制操作。


6. 6

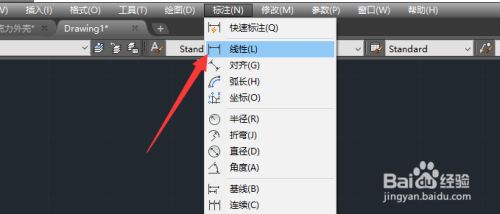

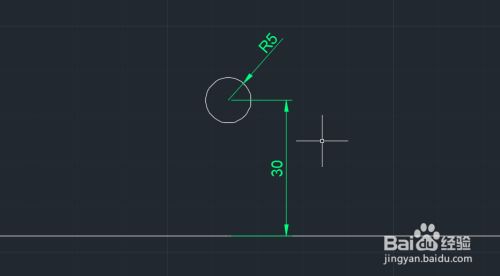

   如图所示，最后我们就可以操纵线性东西对响应的圆的位置进行标注，从而实现与我们现实所绘制要求进行对比的功能。

   END
