cad太极图怎么画

工具/原料

• 联想YangTianM400e-06
• Windows10
• AutoCADR2022

方式/步骤

1. 1

   绘制正圆

   在cad编纂区，利用“圆”东西绘制一个正圆。


2. 2

   绘制线段

   点击“直线”东西，毗连正圆极点和圆心绘制一条线段。


3. 3

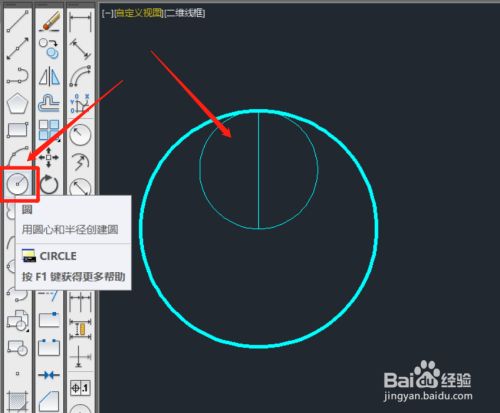

   绘制内圆

   再利用圆东西，以线段中点为圆心，切于正圆极点绘制一个内圆。


4. 4

   镜像内圆

   接着利用“镜像”东西，以圆心地点程度线为镜像轴，将内圆镜像。


5. 5

   修剪两个内圆

   之后删除线段，利用“修剪”东西，别离修剪两个内圆的左半边和右半边。


6. 6

   绘制两个小圆

   再利用圆东西绘制两个小圆，别离与两个半圆齐心。


7. 7

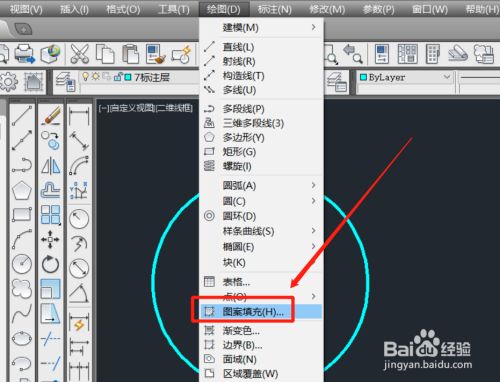

   点选图案填充

   打开画图下拉列表，点击“图案填充”东西。


8. 8

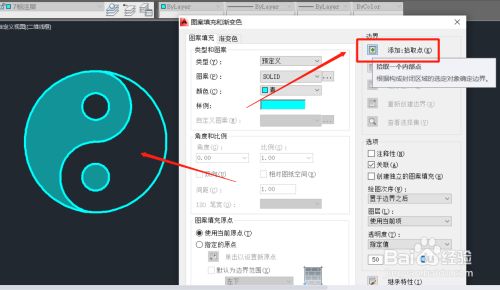

   选SOLID项

   点开样例选项框，选择“SOLID”选项。


9. 9

   填充图形

   点击添加拾取点，为太极图进行填充就可以了。

   END
