cad如何标注4×φ7孔

工具/原料

• 联想YangTianM400e-06
• Windows10
• cadR47.0.0

方式一：俯视图标注

1. 1

   点击直径东西

   在cad东西栏中，利用“直径”标注东西。


2. 2

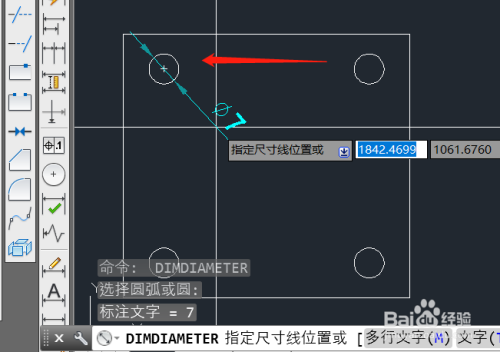

   标注孔直径

   在编纂区中，对其实一个孔进行直径标注。


3. 3

   标注4×φ7孔

   双击直径标注，输入“4×φ7”即可。

   END

方式二：剖视图标注

1. 1

   点线性东西图标

   在cad东西栏，点击“线性”标注东西图标。


2. 2

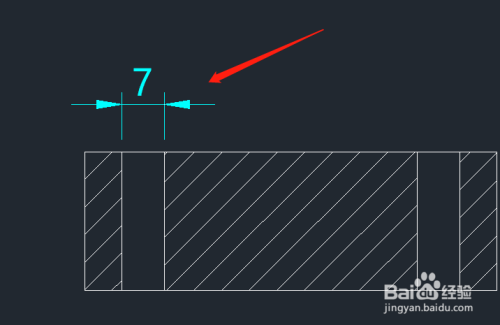

   标注孔

   在编纂区中，对此中一个孔进行标注。


3. 3

   输入数目及孔径

   双击孔径尺寸，输入“4×φ7”即可。

   END
