cad动态块的制作过程

工具/原料

• 联想YangTianM4000e-06
• Windows10
• cadR47.0.0

方式/步骤

1. 1

   输入指令BLOCK

   在cad编纂区中拔取对象，输入块指令“BLOCK”按下空格键。


2. 2

   输入名称点确定

   进入块界说界面，输入块名称点击“确定”。


3. 3

   点开块编纂器

   右键点击块，打开“块编纂器”界面。


4. 4

   选择指令

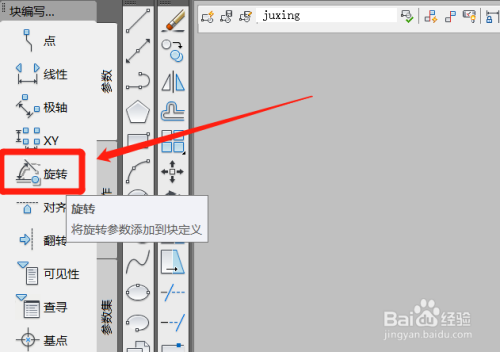

   在参数栏选择动态指令，好比“扭转”。


5. 5

   指定基点

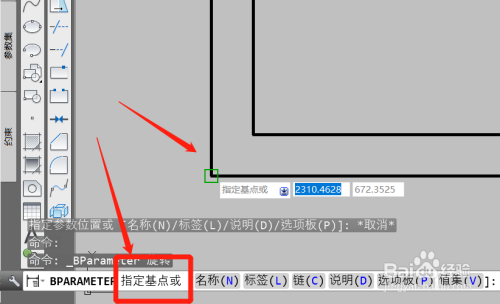

   在块编纂区中，指定扭转基点。


6. 6

   指定参数半径

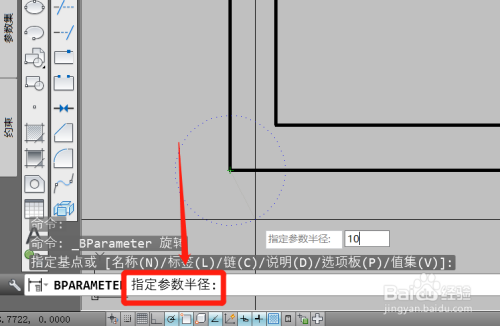

   接着指定扭转参数半径。


7. 7

   指定扭转角度

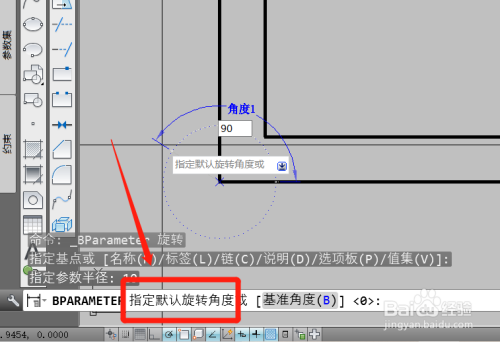

   然后指定默认的扭转角度。


8. 8

   指定标签位置

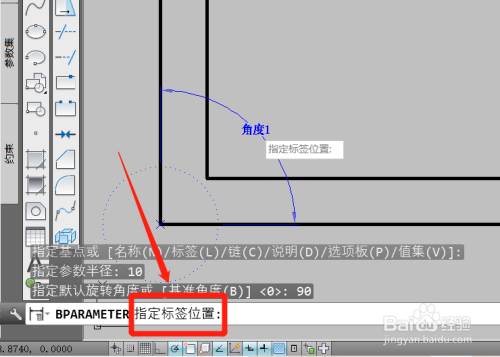

   之后指定扭转标签的放置位置。


9. 9

   点封闭块编纂器

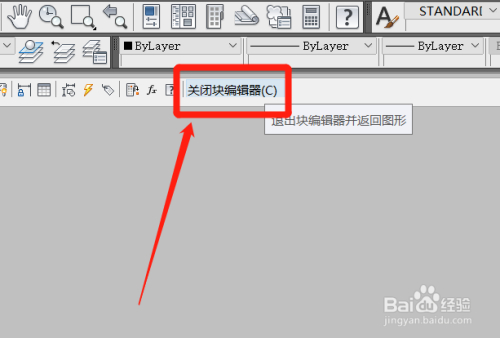

   编纂完当作后，点击“封闭块编纂器”。


10. 10

    保留更改

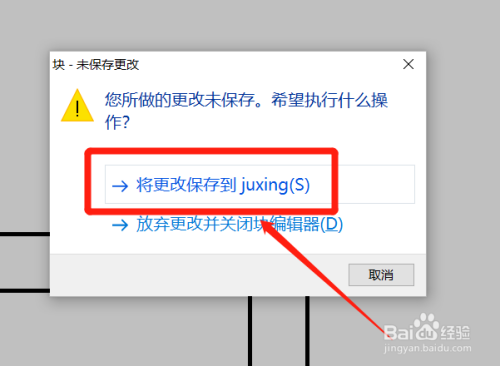

    弹出提醒框，点击将更改良行保留即可完当作建造。
