cad网格怎么画

工具/原料

• 联想YangTianM4000e-06
• Windows10
• cadR47.0.0

方式一：栅格法

1. 1

   点画图设置

   打开cad东西下拉菜单，点开“画图设置”界面。


2. 2

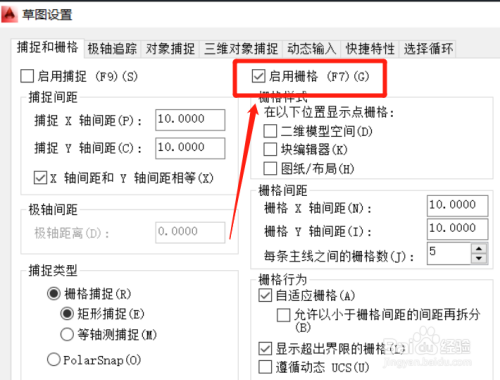

   勾选启用栅格

   切换到捕获和栅格栏，激活“启用栅格”功能。


3. 3

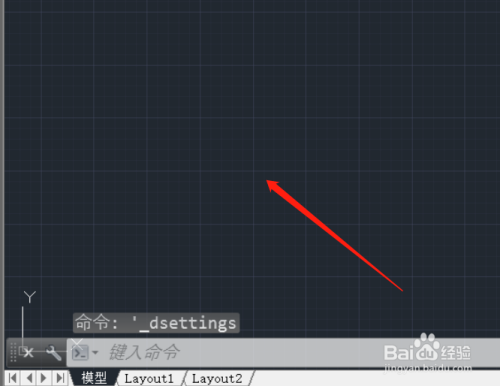

   查看网格

   回到编纂界面，即可看到网格。

   END

方式二：表格法

1. 1

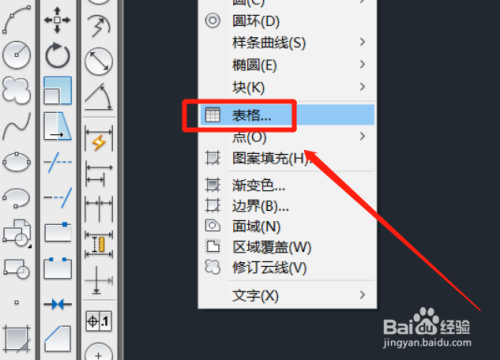

   点击表格

   点开画图下拉菜单，选择“表格”功能。


2. 2

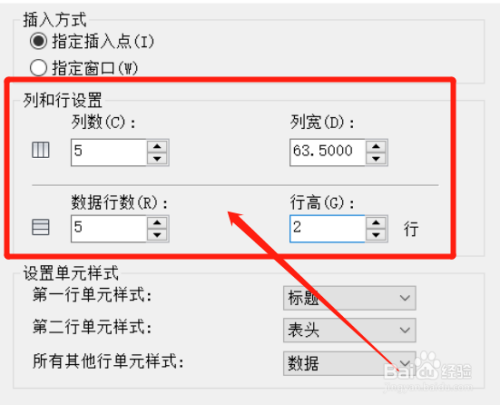

   设置表格参数

   在表格编纂界面，设置所需的行和列参数。


3. 3

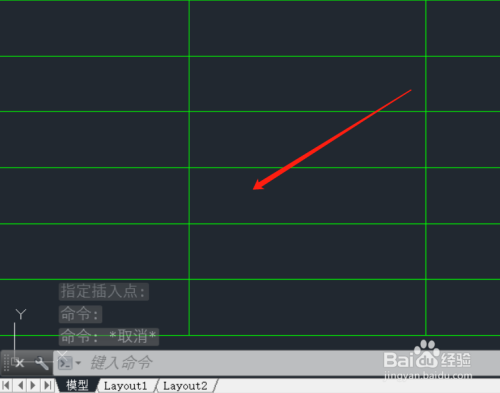

   生当作网格

   按下确定键，即可在编纂区中生当作所需的网格。

   END

方式三：网格法

1. 1

   点网格项

   在画图菜单中打开建模栏，点击“网格”选项列表。


2. 2

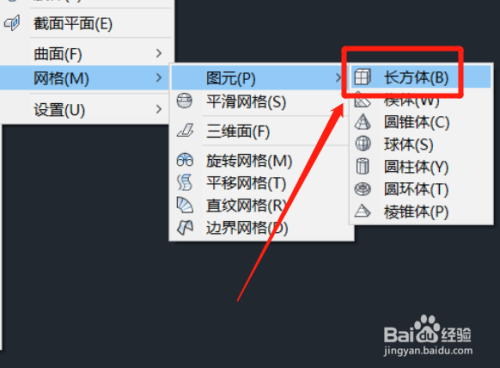

   选择网格格局

   在网格选项列表中，进入图元选项栏选择需要的网格形式，好比“长方体”格局。


3. 3

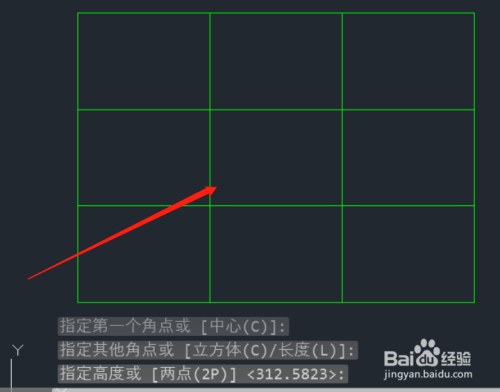

   绘制网格

   回到编纂区，即可绘制长方体网格。

   END
